Как выбрать сетевой фильтр для компьютера и ноутбука

Многие, приобретая ноутбук, моноблок или настольный компьютер не забывают и приобретении фильтра пилота, и поступают правильно. Дорогостоящая техника может сломаться в результате скачков в сети, поэтому ее обязательно нужно защищать от поломки.

При выборе фильтра для защиты ноутбука и компьютера нужно посмотреть на такие первостепенные моменты, как:

• количество розеток,
• длину провода,
• наличие кнопки включения и светового индикатора.

Стандартная длина составляет 180 см, но при желании можно поискать модели со шнуром в 3 и 5 м. Чем длиннее провод, тем он практичнее в эксплуатации, а в офисе будет удобнее короткий шнур, чтобы он не путался под ногами.

Если длина провода оказалась короче, чем заявил производитель, остальные качества устройства также могут быть подвергнуты сомнению, от покупки данного устройства лучше отказаться.

Конечно, устройство должно быть мощным, то есть его должно хватить на все приборы, которые вы планируете подключать к нему.

Будет удобно наличие кнопки отключения и включения, чтобы каждый раз не вынимать шнур из розетки, тем более, если она находится в труднодоступном месте. Лампочка будет сигнализировать о том, включено ли устройство или нет.

Розеток должно быть достаточно для всех устройств: роутера, принтера, монитора, сканера, чтобы не пришлось приобретать дополнительные удлинители, не выполняющие функции сетевого фильтра. Также проверьте расстояние между розетками – его должно хватать для удобного подключения сразу нескольких устройств.

Пригодится и крепление под провода, оно будет полезно, если проводов много, и не хочется, чтобы они спутывались. Данный «пункт» необязательный, но будет удобен в эксплуатации.

Стоит иметь в виду, что ни один сетевой фильтр не обеспечит полную защиту компьютера от скачков в сети. С такой задачей справиться под силу только источнику бесперебойного питания или стабилизатору напряжения.

Важно обратить внимание на такую характеристику, как максимальный ток – этот показатель должен быть не менее 10 А, а также энергию скачка – в дорогих фильтрах он может достигать нескольких тысяч Дж. Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками

Если у вас есть дети, стоит приобрести модели со специальными шторками.

Также если вы планируете крепить устройство к стене, приобретите сразу фильтр с таким креплением.

Убедитесь, что у фильтра достаточный срок гарантии. Надежные производители обычно дают на свою продукцию гарантию сроком до 5 лет.

Не стоит покупать дешевые устройства сомнительного производства. Лучше потратиться один раз и приобрести качественный надежный фильтр.

ВИДЕО ИНСТРУКЦИЯ

Если у вас ноутбук

Что касается ноутбуков, то они оснащены аккумуляторными батареями, которые способны частично сглаживать скачки напряжения. Но даже при наличии батареи рекомендуется покупка сетевого фильтра, так как батареи могут вести себя непредсказуемо.

Особенно они не любят, когда их не выключают из сети и при этом выключают ноутбук. Если вы забываете или не хотите каждый раз вытаскивать вилку из розетки, воспользуйтесь сетевым фильтром.

Для того, чтобы работа сетевого фильтра была исправной, в устройство не должны подключаться никакие другие приборы, например, утюг или чайник. Также обязательно должна быть заземлена розетка. К сожалению, в старых домах это встречается не всегда.

Нужен ли сетевой фильтр для телевизора

Довольно спорным среди специалистов является вопрос необходимости установки фильтра для телевизора. Многие считают, что если в вашем доме не отключают электричество, то можно обойтись без этого устройства. Но много ли в нашей стране таких домов?

Ведь даже в столице перебои с электричеством – случай нередкий. А это значит, что о покупке фильтра сетевого помехоподавляющего стоит позаботиться. Бесперебойник поможет продлить срок службы техники при часом отключении и включении.

Для установки дома будет достаточно недорогой модели в 250 Ватт. Ее хватит для стабильной работы обычного телевизора в 130 Ватт с учетом роутера и ресивера.

Стоимость такого устройства будет колебаться в районе двух тысяч рублей, что гораздо дешевле, нежели ремонт оборудования в случае поломки. Если же в доме наблюдаются регулярные проблемы с электричеством, стоит приобрести мощный бесперебойник, способный работать достаточно долго.

Для ЖК телевизоров рекомендуется установка стабилизаторов, подобранных под напряжение именно вашей розетки. Как правило, обычные сетевые фильтры не способны защитить дорогие ЖК телевизоры от поломки, это под силу только стабилизаторам.

Измерение напряжения шума

Напряжение шума измеряется в соответствии с базовым стандартом IEC CISPR 16–2-­1, который описывает типы измеряемых переменных шума, используемое оборудование для разных интерфейсов и измерительную установку для настольных и напольных устройств. Помехи анализируются в диапазоне 9 кГц…30 МГц. В состав измерительных устройств помимо приемника электромагнитных помех входит ряд схем стабилизации импеданса линии (LISN), датчики напряжения, токоизмерительные клещи и емкостные датчики.

В измерительной установке для настольных устройств испытываемое устройство устанавливается на непроводящий стол, который находится на заземляющей поверхности. Высота этого стола должна быть 40 см. В том случае, если используется и вертикальная заземляющая поверхность, высота стола равна 80 см (рис. 9). Схема стабилизации импеданса линии соединяется с заземляющей плоскостью, что обеспечивает хорошую проводимость. Испытуемое устройство и любые подключенные к нему кабели должны располагаться на расстоянии 40 см от заземляющей поверхности.

Рис. 9. Испытательная установка для измерения кондуктивных помех в силовых линиях

Длина кабеля между испытуемым устройством и схемой стабилизации импеданса линии не должна превышать 80 см. Приемник ЭМП анализирует асимметричное напряжение шума, которое поступает на него через схему LISN и соединительный кабель.

Особенности выбора сетевого фильтра – советы редакции Zuzako

Выбирая сетевой фильтр и/или удлинитель для бытового использования или подключения офисной техники, рекомендуется обращать внимание на следующие параметры:

• уровень защиты;
• наличие термозащиты;
• максимально допустимая нагрузка;
• показатель компенсации импульса;
• количество, тип и особенности расположения розеток;
• длина провода и возможность его компактного размещения;
• дополнительные параметры.

Охарактеризуем перечисленные критерии более подробно.

Уровень защиты

Один из основных параметров, на который следует ориентироваться при покупке фильтра. Как правило, уровень указан непосредственно на изделии (упаковке) и для удобства пользователей разбит на три категории:

• Essential (минимальный, базовый). Сглаживает небольшие перепады напряжения, имеет самую простую защиту от КЗ. Используется для подключения бытовой и кухонной техники, электроинструмента небольшой мощности, осветительных приборов и т.п.
• Home/Office (средний, расширенный). Наиболее распространенный тип сетевых фильтров. Имеет оптимальное сочетание стоимости и уровня защиты. Предназначен для компьютеров, оргтехники,телевизоров и другой чувствительной электроники.
• Performance (максимальный, профессиональный). Имеет наиболее высокий уровень защиты от всех возможных помех, начиная от грозозащиты и заканчивая перегревом контактов. Некоторые имеют встроенные блоки бесперебойного питания. Используется для подключения высокочувствительной лабораторной электроники и дорогостоящей офисной техники.

Терморазмыкаель (термозащита)

При низком качестве электрического тока катушки сетевого фильтра постоянно работают в усиленном режиме. Если при этом используются все розетки, то возможен перегрев устройства. Термический размыкатель отключает оборудование при достижении пороговых значений температуры. У бюджетных моделей это биметаллическое реле, у более дорогостоящих – термосенсор под управлением микросхемы.

Максимально допустимая нагрузка

От этого показателя зависит возможность подключения к фильтру нескольких мощных устройств. К примеру, большинство офисных (бытовых) моделей имеют предел допустимой нагрузки 2,2 кВт. Это позволяет подключить к одному фильтру компьютер и всё необходимое для работы периферийное оборудование, суммарная нагрузка от которого не превышает 10 А. (10 Ампер × 220 Вольт = 2,2 Киловатта).

Показатель компенсации импульса

Основная задача устройства компенсации импульса – это защита от скачков напряжения. Чем больше этот показатель, тем шире диапазон сглаживания. Такая функция крайне необходима для старых электросетей. Параметр указан в килоджоулях (кДж).

Количество, тип и особенности расположения розеток

Наиболее распространёнными являются сетевые фильтры на 5-6 розеток. Они оптимальны для подключения домашнего или офисного компьютерного узла: системного блока, монитора, колонки, МФУ/принтера, резервной – для зарядки. Бытовые фильтры-удлинители обычно имеют 3 розетки.

Розетки расположены, как правило, в один ряд. Иногда одна из них находится на некотором отдалении, что удобно, если необходимо подключить вилку с габаритным сетевым адаптером. У многих изделий премиум-класса розетки располагаются в два ряда, что делает устройство более компактным.

Не так давно появился и стремительно набрал популярность новый класс устройств – фильтры на одну розетку без кабеля. Они используются для обеспечения безопасного подключения одного устройства, к примеру телевизора, котла отопления и т.п. Компактные размеры делают использование подобных устройств более удобными.

Длина провода и возможность его компактного размещения

Выбор длины провода сетевого фильтра зависит от конкретных требований покупателя. Наиболее распространёнными считаются короткие удлинители на 1,2 и 1,8 м. Немного уступают им в популярности 2-3 метровые. Фильтры с длиной кабеля 5 м встречаются довольно редко. У классических удлинителей, использующихся за пределами помещений, длина кабеля может составлять от 20 до 30 м.

Дополнительные параметры

В качестве дополнительных параметров можно рассматривать следующие функциональные возможности и приспособления:

• защитные шторки устанавливаются на отверстия розеток, предотвращают попадание внутрь пыли и защищают от детских шалостей;

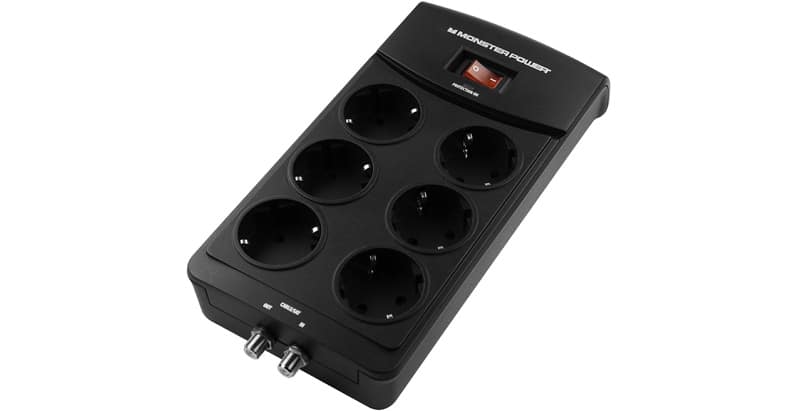

• интерфейс для подключения телефонных и телевизионных линий, локальных сетей и внешних интернет-каналов;

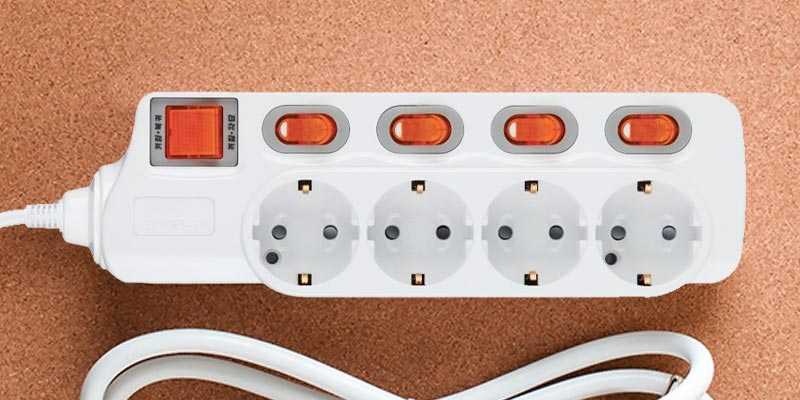

• отдельные кнопки отключения на каждую розетку;
• крепежи и проушины для возможности вертикального закрепления.

Лучшие сетевые фильтры с высоким уровнем защиты

Такие модели способны предохранить подключенные устройства от неполадок электрической сети практически любого типа. Они отличаются высокой стоимостью и используются для обеспечения питанием дорогой и чувствительной техники.

Taga Harmony PF-1000

5.0

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Модель оснащена семью розетками, пять из которых получают «очищенное» напряжение, а две используются для подключения техники, не требующей фильтрации. Функция контроля правильности фазы питания облегчит соединение устройств.

На передней панели расположен указатель напряжения, который позволяет убедиться в стабильности сети перед началом использования.

Модель предназначена для повышения качества электричества путем удаления шумов. К дополнительным возможностям относятся защита от перегрузки, короткого замыкания, перегрева и скачков напряжения.

Достоинства:

• удобство использования;
• большое количество розеток;
• максимальная мощность нагрузки — 3000 Вт;
• прочный корпус;
• стрелочный вольтметр.

Недостатки:

высокая цена.

Taga Harmony PF-1000 станет отличным приобретением для подключения аудио- и видеотехники. С его помощью можно обеспечить стабильную работу домашнего кинотеатра или музыкального центра.

Dynavox X7000

5.0

★★★★★

оценка редакции

97%

покупателей рекомендуют этот товар

Главной особенностью модели является наличие дисплея для отображения таких параметров, как напряжение сети и потребляемая мощность.

Пользователю доступно 6 розеток, две из которых не поддерживают систему фильтрации и предназначены для подключения наиболее мощных потребителей. Устройство эффективно подавляет помехи и снижает взаимное влияние компонентов системы.

Комфорт при использовании обеспечивается благодаря запоминанию последних настроек, индикации неправильности фазы и автоматическому выключению при рабочем токе свыше 10 А. Максимальная суммарная мощность составляет 2300 Вт.

Достоинства:

• информативный дисплей;
• удобство использования;
• стабильная работа;
• индикация состояний.

Недостатки:

тяжелый.

Dynavox X7000 будет полезен для обеспечения электричеством требовательной техники. К ней относятся персональные компьютеры, музыкальное оборудование, телевизоры и т.д.

Koogeek Smart Outlet O1EU

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

К главным особенностям модели следует отнести возможность управления с помощью голоса и дистанционный контроль.

Устройство поддерживает соединение по сети Wi-Fi, что позволяет регулировать режимы его работы на расстоянии. Для этого на смартфон владельца устанавливается приложение производителя.

Корпус фильтра изготовлен из прочного негорючего пластика. Встроенная защита от перегрузки, короткого замыкания и перепадов напряжения гарантирует стабильное функционирование электроприборов. К дополнительным возможностям следует отнести работу по сценарию и режим экономии энергии.

Достоинства:

• поддержка USB;
• удобное управление;
• беспроводное подключение;
• распознавание голоса;
• максимальная мощность — 3000 Вт.

Недостатки:

большой вес.

Koogeek Smart Outlet O1EU может работать в системе «умного» дома либо использоваться активными владельцами смартфонов. Надежное и современное решение для обеспечения стабильной работы бытовых приборов.

Supra Mains Block MD-04EU MK3

4.9

★★★★★

оценка редакции

93%

покупателей рекомендуют этот товар

Корпус модели выполнен из фрезерованного алюминия, имеет небольшие габариты и может быть установлен как на полу, так и на любой другой ровной поверхности.

Фильтр не подвержен влиянию радиочастотных помех и обладает максимальной мощностью нагрузки 2300 Вт.

Количество розеток — 4, допустимый ток — 10 ампер. Устройство не вносит ограничений в сигнал, что крайне полезно при питании аудиотехники, так как позволяет сохранить качество звучания неизменным.

Достоинства:

• прочный корпус;
• компактность;
• удобство крепления;
• помехозащищенность.

Недостатки:

отсутствие кабеля в комплекте.

Supra Mains Block стоит приобрести для обеспечения электричеством устройств и техники, находящейся в окружении мощных приборов. Верный выбор для владельцев музыкальной аппаратуры или производительных компьютеров.

На что смотреть при выборе

Рассмотрим основные параметры сетевых фильтров, на которые стоит ориентироваться:

1. Длина провода сетевика. Наиболее распространенные значения — 1.9 и 3.1, в более редких случаях используется провод длиной до 5 метров.
2. Величина сечения проводов. Оптимальный вариант — 0,75 мм2 или 1 мм2, подходящий для нагрузки в 10 ампер, на поддержание которой и рассчитана большая часть сетевых фильтров.
3. При каком значении силы тока срабатывает тепловой предохранитель. Большинство производителей устанавливает максимально допустимое значение тока в 10А. В зависимости от размера перегрузки и времени реагирования предохранитель может срабатывать и при значениях в пределах 12-16 ампер.
4. Сколько энергии способны рассеивать варисторы, не разрушаясь. В частности на этот параметр влияют габариты элемента. Чаще всего используются варисторы с диаметрами от 8 до 18 мм.
5. Сколько предохранителей есть в устройстве. Помимо теплового может быть установлен предохранитель быстрого действия, основанный на металлоорганических полупроводниках, плюс в цепь нейтрали производитель может установить плавкий предохранитель.
6. Наличие дополнительных элементов устройства, таких как светодиодный индикатор, перестающий работать в случае перегорания предохранительных элементов, и газовый разрядник. В сетевые фильтры также включают USB-порты, через которые можно заряжать гаджеты без использования переходника.
7. Емкость конденсаторов, фильтрующих электрический ток сети от помех.
8. Наличие или отсутствие вешалки, обычно представленной в виде отверстий в корпусе сетевого фильтра.
9. Количество розеток и их тип. Число гнезд обычно варьируется от 4 до 6, чаще всего в корпусе 5 мест для вилок. В соответствии с современными стандартами в сетевике используются Евро розетки с заземлением. Можно приобрести модели с одним универсальным гнездом без заземления, в котором можно использовать любую вилку.

Основные параметры сетевых фильтров

1. Длина провода. В продаже встречаются удлинители с длиной шнура от одного до пятидесяти метров. Но гнаться за длиной не стоит. Обычно хватает провода от двух до трех метров. Варианты с длинным кабелем подходят в случае далекого расположения подключаемой аппаратуры.
2. Розетки. Перед походом в магазин следует подсчитать, какое количество потребителей будет подключено.
3. Дополнительные разъемы. В некоторых сетевых фильтрах имеются места под зарядку батареек, небольших аккумуляторов или гаджетов с помощью USB. Часто на один такой разъем приходится 1-2А, но при этом стоит учесть суммарный уровень тока, который может упасть при включении нескольких гаджетов.
4. Функции защиты. Данные аппараты предназначены именно для стабилизации при перепадах напряжения, защиты от коротких замыканий, перегрева, превышения нагрузки, высокочастотных помех. Чем больше таких пунктов в характеристиках устройства, тем надежнее аппарат.
5. Мощность и максимальные нагрузки. В каждом сетевом фильтре имеется ограничительный порог, который определяет максимально возможную суммарную мощность подключенных приборов. В основном это значение составляет 2-3 кВт. Превышение указанного в паспорте порога в лучшем случае приведет к срабатыванию предохранителя, если такого нет, то последствия могут быть гораздо хуже.
6. Переключатели. Важная составляющая. По сути, имеются два основных вида: с одним переключателем для всех розеток, либо индивидуальный под каждый разъем. Рекомендуется, конечно, выбирать второй вариант. Также стоит учесть световую индикацию работы устройства. Это упростит его использование и выявление возможных неполадок.

Модельный ряд сетевых фильтров Pilot

Ассортимент продукции отечественной компании ЗИС представлен несколькими сериями. Они обладают различными уровнями защиты и набором функций. Сетевые фильтры Pilot рассчитаны на потребителей с различной покупной способностью и отвечают любым требованиям стабилизации напряжения. Модельный ряд оборудования представлен следующими линейками:

• серия S;
• серия L;
• серия GL;
• серия Pro;
• серия Bit;
• серия T;
• серия Single.

Каждая линейка обладает определенным функционалом и степенью защиты.

Корпус из ударопрочного трудногорючего пластика

Серия S

Устройства этой модификации относятся к бюджетному классу и имеют базовый набор средств фильтрации. Конструкцией данной модели, предусмотрено следующие средства:

• Варистор. Предназначен для сглаживания помех импульсного характера. Они возникают при и пользовании инструмента и оборудования, работа которых связана с образованием искры: дрель, перфоратор и т. д.
• Термопредохранитель. Защищает устройство от перегрева при превышении допустимой мощности.
• Плавкий и термобиметаллические предохранители предотвращают возникновение короткого замыкания от перегрузки.

Сетевой фильтр имеет пять розеток типа «Евро» с контактами под заземление и одну для подключения вилок старого образца. Модели с обозначением Max отличаются от базовой модификации увеличенной мощностью до 3,5 кВт и силой тока 15 А.

Совет. Вся продукция компании ЗИС разрабатывается с учетом всех недостатков и параметров отечественных электрических сетей. Соответственно полностью адаптировано для работы в подобных условиях.

Серия L

Имеет все базовые средства защиты. Отличием является установка трех варисторов, фильтр для устранения высокочастотных помех емкостного типа. Световая индикация свидетельствует о текущем состоянии устройства. Корпус изготавливается из высокопрочного и тугоплавкого пластика. Розеточная группа располагается в один ряд.

Серия GL

Обладает средствами защиты, которыми оснащены модели серии S и L. Для стабилизации ВЧ-помех используется индуктивно-емкостной фильтр. Газоразрядный ограничитель осуществляет защиту от скачков во время грозовых разрядов. Розетки закрываются специальными накладками, для предотвращения поражения ребенка электрическим током.

Сетевой фильтр Pilot – защита за разумные деньги

Серия Pro

Сетевые фильтры этой серии относятся к премиум классу и обладают передовыми средствами защиты. Средства диагностики сети в автоматическом режиме определяют наличие и отсутствие контура заземления. Диагностика предназначена для установки и последующей стабилизации фазировки подключенной вилки. Контактная группа изготовлена из высокопрочной стали, которая обеспечивает надежный контакт соприкасающихся деталей. Одна из розеток выполнена по типу Gadget Parking, что позволяет подключение одной вилки с круглыми контактами или одновременно двух с плоскими. Излишки подключаемых шнуров укладываются в специальное крепление.

Серия Bit

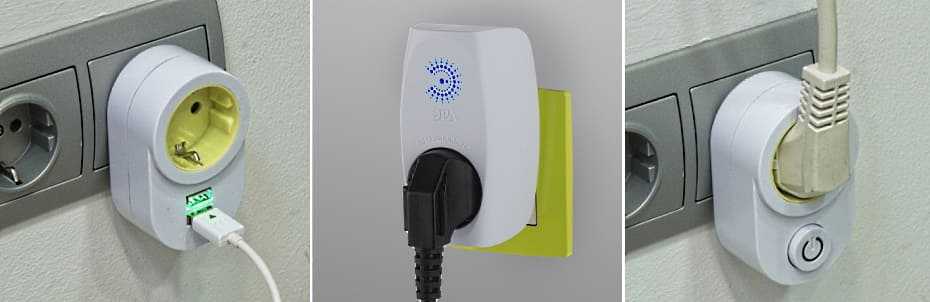

Устройства линейки Bit имеют только одну розетку с контактами заземления, не имеют удлинительного шнура и устанавливаются непосредственно в розетку. Данная модификация обладает всеми средствами защиты от помех моделей серии L.

Серия T

Конструкция и степень защиты аналогичны серии Bit. Разница заключается в количестве розеток, в данной линейке их 4 шт., и двух USB-портов для подзарядки мобильных телефонов, смартфонов, MP3-плееров. Устройство рассчитано на подключаемую суммарную мощность в 3,3 кВт.

Серия Single

Данная модель оснащается одной розеткой с контактами заземления. Конфигурация и конструкция аналогичны серии Bit. Устройство оснащено средствами защиты от появления в сети 380 В. Во время превышения напряжением пиковых границ (повышение или понижение) подача электричества автоматически прекращается и возобновляется при стабилизации параметра.

Продукция компании ZIS отвечает все требованиям ГОСТ. Каждая серия имеет оптимальное соотношение цена/качество. За счет этого сетевые фильтры Pilot пользуются высоким спросом и популярностью среди потребителей.

Что лучше — стабилизатор или сетевой фильтр?

У многих возникает вопрос, чем сетевой фильтр отличается от стабилизатора.

Сетевой фильтр способен защитить оборудование только в случае небольших скачков напряжения. Стабилизаторы же, хоть и выполняют ту же функцию, но фактически работают в гораздо большем диапазоне отклонений напряжения, а также длительности помех.

Они способны поддерживать в сети напряжение 220В с небольшой корректировкой в несколько процентов. При необходимости это устройство понизит или повысит напряжение, а также в случае аварийной ситуации отключит технику от сети.

Использовать стабилизатор можно один для всей квартиры или же установить только для конкретных приборов. Самые дешевые – ступенчатые, более дорогие – электромеханические следящие. Вторые используются в офисах, банках, коттеджах, на промышленных объектах, в медицинских учреждениях.

Точный ответ на вопрос, нужно ли ставить сетевой фильтр после стабилизатора, нет. Как правило, дорогой надежный стабилизатор справляется со своими задачами и не требует использования дополнительного оборудования. Но если у вас есть опасения, можно дополнительно приобрести и поставить сетевой фильтр.

Модели для домашней электроники

В сети периодически могут возникать снижение или повышение напряжения, не смотря на декларированный показатель в 220 В. Скачкообразные изменения в обе стороны одинаково вредны для электроники. Компьютер при повышении и снижении напряжения работает с повышенной нагрузкой, во всех его системах происходят переходные процессы.

Выбирая фильтр для дорогого ЖК телевизора нужно отдавать предпочтение дорогим моделям, имеющим весь набор защитных элементов. Специалисты часто склоняются ко мнению, что максимальную защиту дорогим моделям такой видеотехники могут обеспечить именно такие модели или стабилизаторы напряжения.

Что необходимо учесть при выборе сетевого фильтра для дома:

1. Для компьютера или ноутбука следует приобрести устройство, оборудованное варисторами и конденсаторами. Конденсаторы «забирают» лишнюю энергию при повышении напряжения, и отдают ее обратно при снижении его. Устройство способно защитить компьютерную технику от импульсных и высокочастотных помех.
2. Для телевизора достаточно сетевого фильтра с показателем 250 В. Этого достаточно для защиты прибора с номинальной мощностью 130 В с учетом всех дополнительно подключенных устройств. Для дорогих ЖК моделей необходимо выбирать фильтры с максимальной защиты. При использовании стабилизатора необходимость подключения сетевого фильтра отпадает.
3. Для бытовой техники (холодильник, микроволновая печь, мультиварка и др. приборы) достаточно моделей, которые подойдут по суммарной мощности. В данном случае подойдут базовые варианты, надежные и относительно недорогие.

Не стоит экономить на приобретении защитных устройств. Ремонт дорогостоящей техники обойдется в более солидную сумму.
