Топ-12 лучших дымогенераторов для холодного копчения: ручные и автоматические

Правильный подход к конструкции дымогенератора для коптильни

Посмотрите товары для изобретателей. Ссылка на магазин.

Что касается технологии копчения. Все ролики, снятые на канале, сделаны, отталкиваясь документа “Производство продуктов из свинины, говядины, баранины и других видов мяса”.

Ответ. Любой человек, который попробовал свежую копченую рыбку, приготовленную на костре или в какой-нибудь коптильне, “знает” о копчении всё. По крайней мере в 100 раз больше, чем технологи, которые пишут технологические карты и регламенты копчения. Такой комментатор, если он закоптил что-нибудь сам, а тем более не один раз, тут же становится непререкаемым авторитетом в области всего, что касается копчения. Да и во всех областях сразу.

Автор же такими глубокими познаниями похвастаться не может. Поэтому вынужден постоянно учиться, обращаясь к специальной литературе и профессиональным технологом.

Электроника для самоделок вкитайском магазине.

3 Меркель Стандарт (Merkel Standart)

Легким и компактным является дымогенератор Меркель Стандарт. Он изготовлен из высококачественной нержавейки толщиной 2 мм. Благодаря небольшим размерам (высота 29,5 см) и массе (1,5 кг) устройство можно брать на природу или на дачу. Модель оснащена специальной камерой, в которой собирается конденсат и вредные смолы. Крышка изготовлена из дерева, что обеспечивает безопасную загрузку щепы. В устройстве имеется сливной кран для удаления конденсата. Быстро менять щепу и удалять золу позволяет съемное дно. В емкость можно загрузить 1,3 л древесных отходов, обеспечив бесперебойную работу в течение 5 ч. Для сборки дымогенератора не потребуются инструменты, подключить прибор можно к любой коптильне объемом до 11 куб. м.

Покупатели выделяют несколько положительных свойств дымогенератора Меркель Стандарт. Это компактность и легкость, доступность и быстрота сборки. К недостаткам некоторые пользователи относят небольшую производительность, необходимость частого добавления щепы.

Как работает дымогенератор с компрессором

Дымогенератор в общем случае, это просто ёмкость в которой тлеют древесные опилки. Выделяющийся при этом дым отводится через трубу в коптильную камеру. Компрессор нужен как раз для того, чтобы усилить поток дыма и направить его в нужную сторону.

Чаще всего для этого применяется эжектор.

На входной штуцер эжектора надевается шланг от компрессора. Он создаёт поток воздуха в трубке, расположенной внутри корпуса дымогенератора. Дым подхватывается разрежением и выходит вместе с воздухом в выпускную трубу.

Аквариумный компрессор

Для небольших домашних коптилен объёмом, например, с ведро, дымогенератор тоже требуется небольшой. И в качестве компрессора для него отлично подойдёт насос для вентиляции аквариумов.

Его не нужно мастерить, он продаётся уже готовый.
Он часто имеет реостат, позволяющий регулировать мощность струи воздуха.
Он надёжен и потребляет совсем немного электричества.

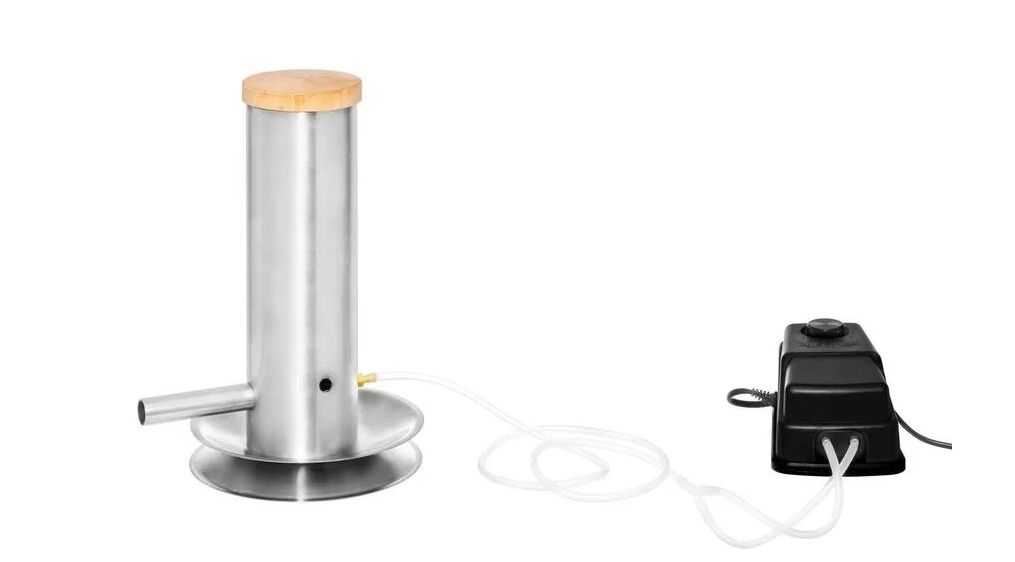

Дымогенератор для холодного копчения Mustang

Фото: market.yandex.ru

Дымогенератор для холодного копчения Mustang – удобное приспособление, предназначенное для копчения продуктов. Аппарат окуривает холодным дымом, придавая аромат копченых на костре продуктов. Выполнен из нержавеющей стали с деревянной крышкой. В трубе медленно горит щепа и получающийся дым выдувается с помощью компрессора (входит в комплект) через отводной патрубок. Конструкция продумана так, что основание дымогенератора практически не нагревается. Прибор максимально устойчив и безопасен в работе. Деревянная крышка – не нагревается. Низкая температура выходящего дыма (холодное копчение). На компрессоре предусмотрена регулировка потока воздуха для изменения интенсивности горения щепы и, соответственно, выхода дыма.

Дымогенератор для холодного копчения Mustang

Особенности:

Работа от сети
Копчение на щепе
Холодное копчение
Вес 1.6 кг
Диаметр трубы 11,5 см
Высота 29,5 см
Ширина основания 21,5 см

Hobbi Smoke 3.0+

Модель выбрасывает достаточного объема дыма в размере 20 кубометров. Он может работать в течение 16 часов, что достаточно много

Этот показатель особенно привлекает внимание покупателей, если нужно подкоптить большое количество продуктов. Особенная конструкция устройства, которая оснащена патрубком снизу, что и по итогу дало ему возможность работать так долго

Дно можно снимать и вычищать там золу и другой мусор. В комплекте идет щепа ольхи, зажигалка и книга с рецептами, которая позволит приготовить вкусные блюда. Устройство отличается экономичным расходом топлива и сжигает 130 грамм щепы за один час.

Лучший дымогенератор с фильтром

Фильтры на шланге устанавливают не на всех дымогенераторах, но эта деталь очень полезна, так как позволяет очистить входящий в камеру дым от вредных примесей. Лучшим устройством данной категории можно назвать всего одну модель.

Добрый Жар

Коптильня цилиндрической формы изготовлена из пищевой нержавеющей стали. Устройство предназначено для бытового применения, так как нагрев осуществляется на обычной плите (газовой, электрической или индукционной). В комплект входят два поддона и вешалка для удобного размещения продуктов, а также книга с рецептами и термометр для контроля температуры в камере.

Объем камеры	17 л
Время копчения	5-8 часов
Общий вес	8,2 кг
Тип стенок	Нержавеющая сталь (толщина 1,5 мм)

Плюсы:

в верхней части располагается гидрозатвор для герметичного закрывания камеры;
поднос для щепы и жира в комплекте;
удобные ручки по бокам практически не нагреваются при использовании;
есть подставки и вешалка для размещения продуктов;
подходит для всех видов плит.

Минусы:

для качественного приготовления копченостей требуются навыки;
нельзя коптить жирную рыбу или мясо.

Разновидности дымогенераторов

Несмотря на то, что практически все дымогенераторы для холодного копчения имеют одинаковое устройство, конструкции делятся на огромное количество разновидностей.

Минидымогенератор походный

Для того, чтобы можно было закоптить только что словленную рыбу, можно воспользоваться специальным походным минидымогенератором. Сделать его своими руками очень просто. Для этого можно использовать железную бочку, котелок или другие материалы, которые есть под рукой.

На дно котелка нужно положить щепки или опилки. Можно использовать веточки небольшого размера, но предварительно они очищаются от коры.
Ближе к верху емкости нужно установить решетку. На нее кладется мясо или рыба. Если под рукой нет решетки, то подойдет и крышка от котелка. Она переворачивается, а к ручке привязывается тот или иной продукт.
Затем котелок закрывается крышкой и подвешивается над небольшим огоньком.

Совет! Для того, чтобы переносить решетку вместе с продуктами для копчения было удобнее, ее можно сделать складную.

Дымогенератор улитка

Такая конструкция имеет спиральную форму и принцип действия, который напоминает лабиринтный. Единственным отличием есть то, что ходы имеют закругленную форму. Устанавливается дымогенератор улитка непосредственно в камеру для горения, которая имеет круглую форму.

Пассивный лабиринтный дымогенератор для холодного копчения

Пассивный дымогенератор, который используется для холодного копчения, отличается от многих других моделей тем, что может работать без компрессора и сборника конденсата.

Основной элемент конструкции – это коробка прямоугольной формы, размер которой должен быть немного меньше, чем у камеры горения. В коробке нужно разместить перегородки змейкой, но при этом между ними должно оставаться расстояние примерно 4-6 сантиметров. Для того, чтобы поступал воздух, устройство, как правило, изготавливается из высококачественного перфорированного металла.

Пассивный генератор имеет следующий принцип работы:

в канавки, которые получились после установки перегородок, нужно насыпать топливо и немного его утрамбовать;
опилки поджигаются с одной стороны «змейки»;
короб, в котором начали тлеть опилки, нужно установить в камеру горения. Полностью заправленный лабиринт может обеспечить примерно 10 часов горения.

После того, как копчение будет закончено, необходимо тщательно почистить совершенно все отверстия от золы.

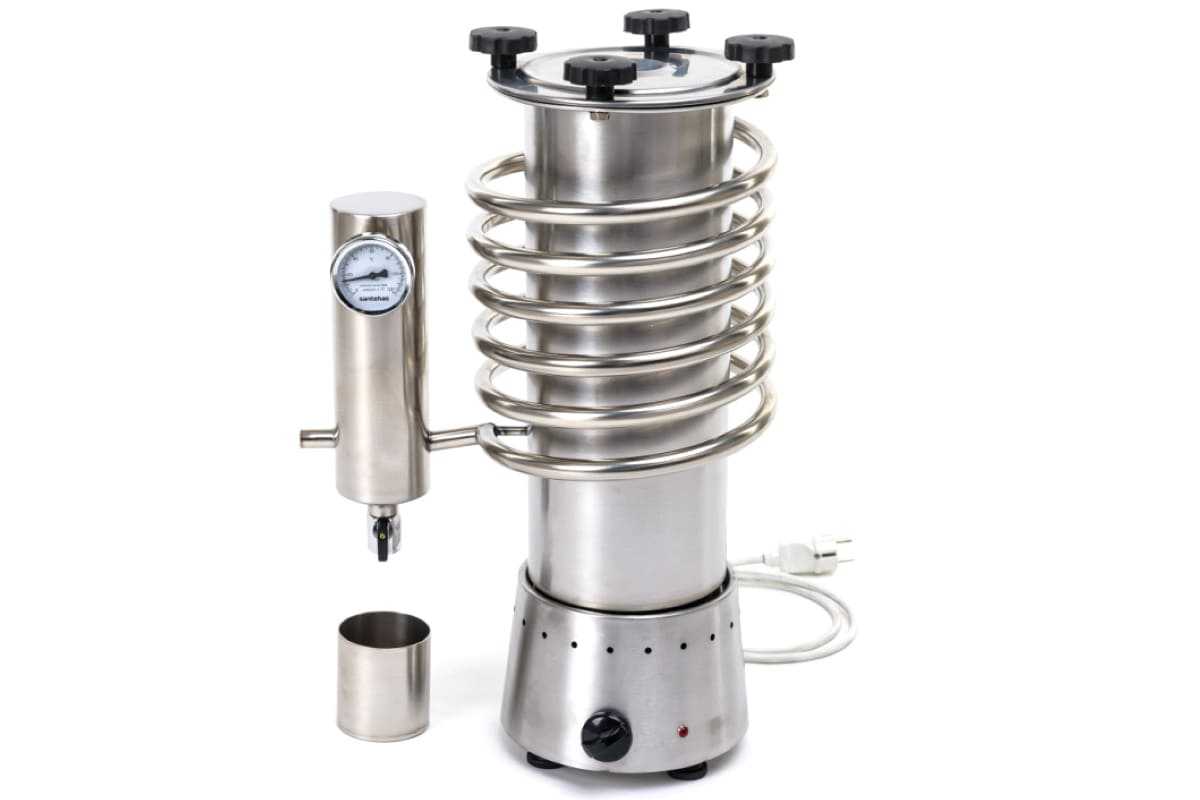

Дымогенератор с конденсатосборником

Дымогенератор для холодного копчения с конденсатосборником пользуется большой популярностью. Дым, в своем составе имеет не только ароматные вещества, но еще и определенный процент влаги. Когда влага попадает вместе с дымом в коптильню, то продукты становятся более влажными. Из-за этого, на дне конструкции начинает собираться конденсат, который стекает и делает топливо влажным. Для того, чтобы устранить ненужную влагу, можно добавить в конструкцию дымогенератора для холодного копчения специальный конденсатосборник. За счет такого дополнения дымоход конструкции начинает прогибаться. Средняя его часть оказывается значительно ниже, чем располагается конец и начало трубы. В этом месте и необходимо установить тройник, на него одеть либо пластиковую, либо резиновую трубку. С помощью такой трубки конденсат будет постепенно стекать в подставленную емкость.

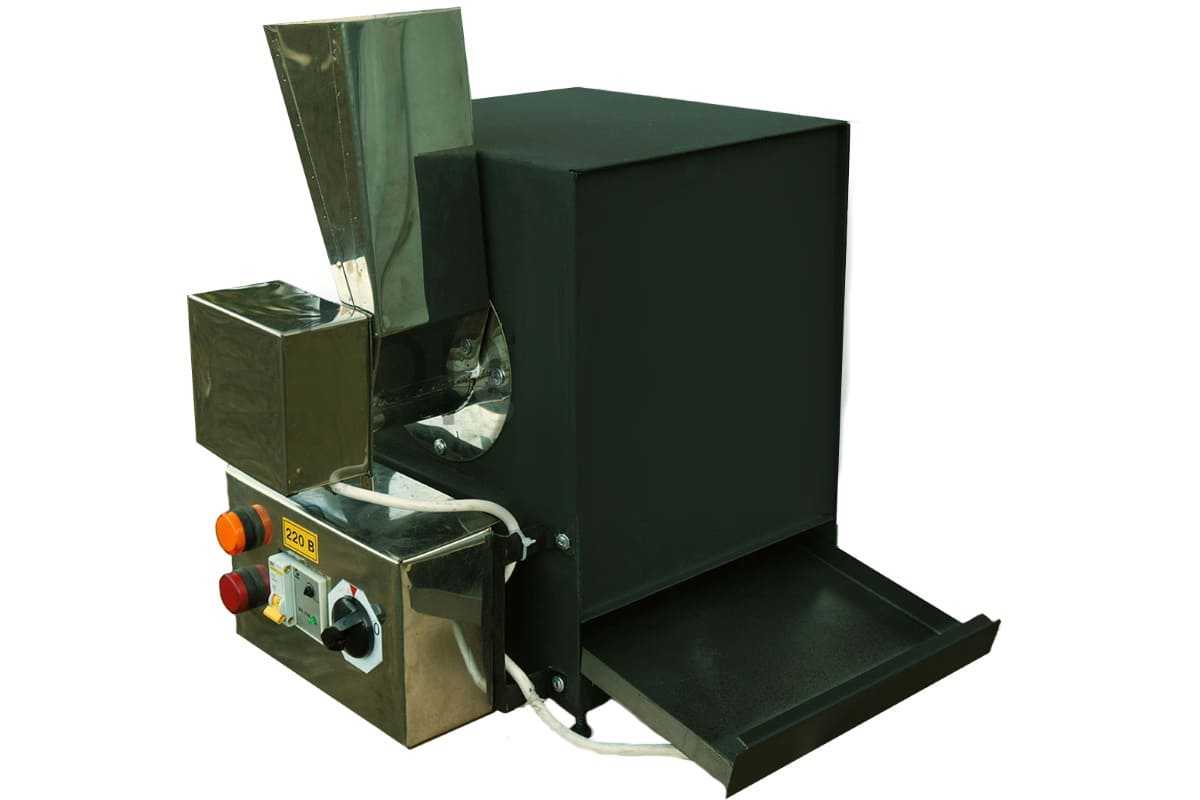

Электрический дымогенератор для холодного копчения

Дымогенератор для холодного копчения электрического типа состоит из следующих элементов:

корпуса;
емкости, в которую помещается топливо;
электродвигателя;
шнека, с помощью которого будут подаваться опилки;
специального нагревательного элемента.

Когда топливо будет попадать на нагревательный элемент, получится дым. Механизм подачи достаточно простой: бункер, винт Архимеда или шнек, который вращается с помощью редуктора.

Когда винт начнет вращаться, щепа падает в нужном количестве на ТЭН, который предварительно прогревается до температуры в 250-300 градусов. Затем топливо начинает постепенно нагреваться и вскоре появляется дым. Перегоревшая щепа падает в зольник, расположенный под нагревательным элементом.

Электрический дымогенератор принято считать более простым вариантом конструкции промышленного типа.

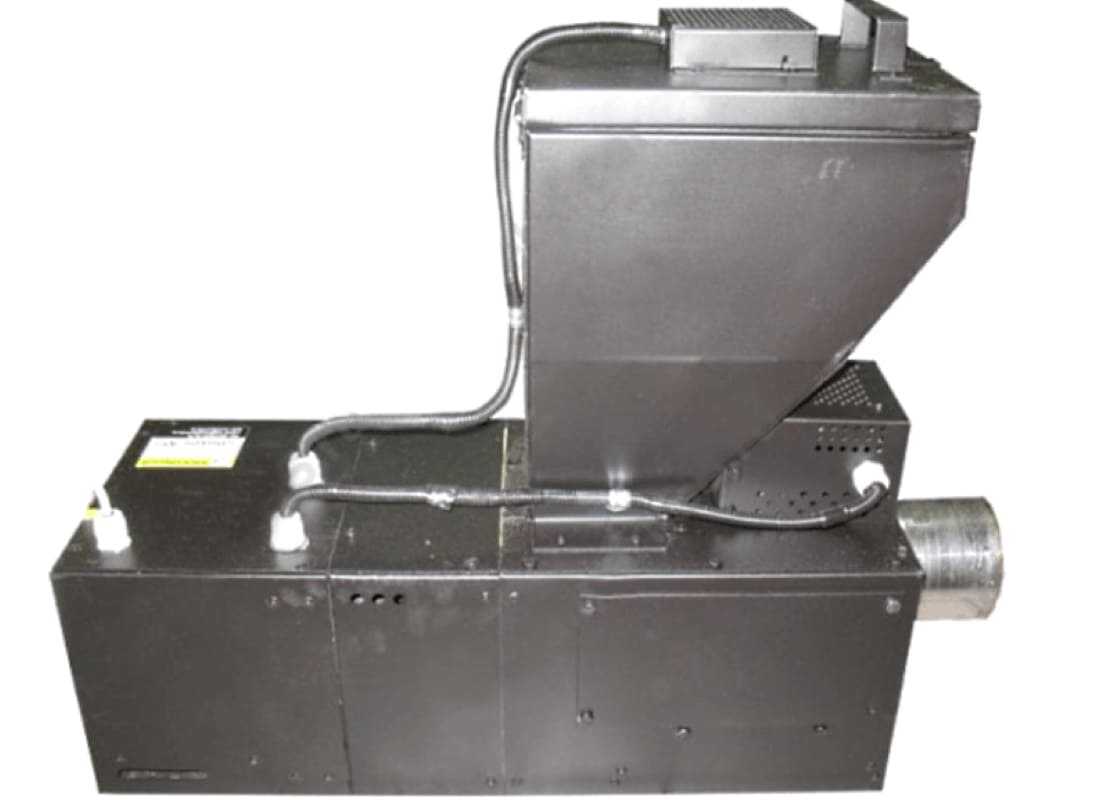

Промышленный дымогенератор для холодного копчения

Состоит устройство из бункера, куда закладывается древесина, специального механизма для подачи топлива, нагревательного элемента и других мелких деталей.

1 Hanhi Zmei (Ханхи Змей)

Справиться с холодным копчением благодаря электрическому дымогенератору Hanhi Zmei (Ханхи Змей) сможет даже ребенок. Все операции отличаются простотой и удобством. На электрической подставке и на компрессоре имеются регуляторы мощности. С их помощью можно выставить оптимальный режим холодного копчения с учетом типа полуфабриката. Отличительной особенностью модели является наличие фильтра, который задерживает конденсат, влагу и смолы из дыма. Для удаления вредных фракций имеется сливной кран. Надежность и долговечность прибора обеспечивает нержавеющая сталь марки AISI430. Она не окисляется под влиянием высокой температуры и продуктов горения. Дымогенератор обладает высокой производительностью, он способен образовывать холодный дым на протяжении 12 часов. Охлаждение дыма производится в змеевике длиной 6 м.

Потребители отмечают простоту дымогенератора в работе. Благодаря фильтру продукты не пропитываются вредными смолами. К недостаткам можно отнести только высокую цену.

Пассивный дымогенератор

Самый простой на мой взгляд это спиральный или еще его называют лабиринтный. Он популярен в сша. Смотрим фото как он выглядит обычно. Сделал скрины из открытых источников.

А еще немного видео обзор по этому спиральному дымогенератору.

Подробнее о пассивном дымаре лабиринтного типа. Он же является по сути самым простым и мобильным.

Так как начали мы с пассивных, то давайте рассмотрим следующий вид. Дым с костра тоже является пассивным генератором дыма. Кстати если у вас есть возможность то лучше конечно использовать этот способ для копчения. Да и пока вспомнил есть некая опасность при горячем копчении смотрим видео. Ну а я сейчас говорю про генераторы для холодного копчения.

Активный дымогенератор

К активным можно отнести все те которые не могут производить дым без посторонних сил. Что я имею введу говоря посторонние силы. Это компрессор который нагнетает воздух в дымогенератор и благодаря этому производится тление щепы или опилок. Это может быть вентилятор. Может быть довольно неплохая регулировка получения нужного дыма.

Да да для копчения дым должен быть подготовленным как и продукт который вы собираетесь коптить. Может быть авто розжиг, помешивание щепы чтоб не тухла и другие приблуды. Все в основном стараются сделать своими руками, но есть и те у которых просто нет возможности сделать и приходится приобретать то что есть на рынке.

Для вас есть страничка обзоров дымогенераторов перед покупкой.

На первом месте по моему мнению из наиболее простых со сбором конденсата и довольно длительном горении с применение компрессора, а так же легкой чисткой. Фото и видео.

Еще примеры но уже в виде схемы как это все работает и устроено.
Подробнее о дымогенераторе с компрессором и банкой со сбором конденсата своими руками.

Далее у нас идет подобный, но все же немного другой конструкции и другой вид сбора конденсата. Рекомендую почитать зачем вообще нужно собирать этот конденсат может и так скоптить.

Просто размещаю видео. Рекомендую посмотреть. Мне он тоже очень понравился.

А теперь генератор дыма с обычным куллером. Тоже очень конструкция неплохая.

Еще примеры с кулером.
Еще есть и такой вод вид дымогененратора
Это основные виды пассивных и активных дымогенераторов для дома которые можно сделать своими руками без больших вложений и получить довольно неплохой аппарат.

Аналогичные модели и их модификации предлагают на рынке. Обзор основных моделей которые предлагают и отзывы об этих моделях. Так же преобладают самодельные сделанные своими руками генераторы. Рекомендую посмотреть подборку отличных полезных видео роликов по сборке дымогенератора своими руками. У нас есть большой раздел вопросов ответов по копчению которые задают чаще всего на форумах.

Виды покрытий электродовРазберу ряд покрытий электродов. Расскажу об основных свойствах входящих в тот или иной состав. Начну с самого популярного рутилового покрытия электрода. Рутил (TIO2) превосходно вступает в химическую реакцию с окислами…
Виды сварочных полуавтоматовРазвитие индустрии в сварочном деле дает широкий выбор аппаратов для сварки. В машиностроении на больших заводах применяют автоматизированную сварку. С применением лазерной технологии и дорогостоящего оборудования. В малых ответственных сварных…
Сварочная проволока гост видыВ первую очередь что может попасться на глаза при покупке сварочной проволоки. Ярлык или наклейка и множество надписей. Начну с простого по ГОСТ 2246-76 для начала. Проволока стальная сварочная. Для…
Виды испытаний сварных соединенийПомимо других способов, которые использую на обнаружение дефектов, применяют механический. С помощью его обнаруживаю самые слабые места в области сварочного шва. Помогает выяснить влияние присадочного материала, температурного режима сварки. Весь…

Merkel Premium

Модель изготовлена из нержавеющей стали толщиной в 2 мм, которая позволила продлить долговечность и прочность устройства. Если подключить устройство к коптильне, то она сможет вырабатывать от 0,1 до 12 кубометров дыма в час. Работать сможет дымогенератор в течение 12 часов. В емкость для щепы помещается до 5 литров щепы. Именно столько хватит для работы устройства в течение 12 часов. Здесь можно сливать конденсат, при этом не разбирая корпус. Корпус имеет защиту от коррозии. Дымогенератор рассчитан на небольшое количество копчения продуктов, но тем не менее для домашнего использования его хватит надолго.

Лучшие дымогенераторы с автоматическим розжигом

Коптильня холодного копчения с дымогенератором и функцией автоматического розжига – очень практичная и полезная конструкция, с помощью которой можно готовить вкусные деликатесы с минимальным участием человека. Электрический нагреватель, вмонтированный в такие устройства, обеспечивает постоянное тление щепы и продлевает время копчения. В данной категории представлено сразу четыре практичные и функциональные модели.

Дымка ХК

Этот генератор считается самым дешевым среди устройств с автоматическим розжигом. При этом у него есть несколько дополнительных возможностей, в частности, прибор для просушивания дыма и сбора смолы (достаточно просто повернуть специальный кран на корпусе). Дымогенератор мощный, поэтому его производительности хватит для наполнения дымом камеры объемом в 200 литров.

Объем камеры	200 л
Время копчения	8-10 часов
Общий вес	8,5 кг
Мощность компрессора	80 л/мин

Плюсы:

все необходимое для использования в комплекте;
одной загрузки щепы хватает на 10 часов непрерывной работы;
есть датчик для контроля температуры;
мощный компрессор обеспечивает равномерную обработку продуктов;
многоступенчатая система фильтрации.

Минусы:

очень низкая температура дыма в сравнении с аналогами;
довольно высокая стоимость.

~~Дымка ХК~~

Hanki Zmei 7L

Это устройство вполне заслужено получило место в рейтинге, ведь оно отличается практичностью, функциональностью и безопасностью использования. Эти показатели полностью компенсируют высокую, в сравнении с аналогами, стоимость данной модели. Продуманная конструкция позволяет не только качественно очищать дым, входящий в камеру, но и контролировать сам процесс копчения. Из дополнительного функционала стоит отметить возможность настраивать интенсивность работы дымогенератора в зависимости от степени загруженности камеры.

Объем камеры	100 л
Время копчения	12 часов
Общий вес	8,5 кг
Материал корпуса	Нержавеющая сталь

Плюсы:

надежная и долговечная конструкция из стали;
можно регулировать интенсивность подачи дыма;
равномерная обработка холодным дымом;
длительность копчения 12 часов при полной загрузке камеры;
встроенные фильтры для очистки дыма.

Минусы:

высокая стоимость в сравнении с аналогами;
остывание дыма в течение 5-6 часов.

~~Дымогенератор Hanki Zmei 7L~~

Дачник

По мнению ряда потребителей, это лучший дыморегулятор для холодного копчения. За счет простоты и удобства эксплуатации многие любители копченостей предпочитают использовать именно его. Агрегат компактный (35х35х60 см), а сама конструкция крайне простая. На монтаж не потребуется много времени. Корпус изготовлен из качественной стали толщиной 2 мм, поэтому устройство отличается длительным сроком эксплуатации. Кроме того, процесс копчения автоматизированный, и пользователю не придется постоянно контролировать приготовление.

Объем камеры	50 л
Время копчения	10-12 часов
Общий вес	6 кг
Температура дыма в камере	20-28 градусов

Плюсы:

уникальная система подачи щепы обеспечивает экономный расход древесины;
шнековый механизм обеспечивает дозированную подачу щепы;
простая в сборке конструкция;
регулировка параметров дыма (по степени заполнения камеры);
можно использовать в помещении и на улице.

Минусы:

крайне простой дизайн;
высокая стоимость.

~~Дымогенератор Дачник~~

Вихрь-М

Внушительные размеры устройства (60х25х65 см) позволяют причислить данную модель к дымогенераторам промышленного использования. Но и в домашних условиях с его помощью можно сделать много копченых заготовок, хотя для этого придется предусмотреть отдельное место для размещения агрегата. При полной загрузке камеры прибор стабильно производит дым в течение суток. Поскольку прибор автоматизирован, человеку не придется контролировать процесс. Дым в устройстве не нагревается, а герметичная конструкция исключает утечку. В комплекте с дымогенератором производитель предоставляет специальную лопатку, с помощью которой удобно загружать топливо в камеру сгорания.

Объем камеры	8 куб.м
Время копчения	24 часа
Толщина стальной стенки	2 мм
Мощность ТЭНа	1 кВт

Плюсы:

сутки автономной работы;
стабильная подача дыма без повышения температуры;
небольшой расход щепы (4 кг для полной загрузки камеры);
работает по принципу бескислородного горения;
лопаточка для щепы в комплекте.

Минусы:

высокая стоимость;
в качестве топлива можно использовать только сухую щепу.

~~Дымогенератор Вихрь-М~~

Различные приспособления для дымогенератора

Для повышения качества дыма подойдёт дымогенератор с дополнительными приспособлениями.

Устройство инжектора дымогенератора

Самой ответственной и сложной частью аппарата является эжектор. От его изготовления и настройки зависит качество и количество дыма и работа всей установки.

Принцип действия этого устройства следующий:

поток воздуха, двигающийся по дымоходу, создаёт внутри него пониженное давление;
низкое давление в трубе дымохода затягивает дым из дымогенератора и создаёт дополнительную тягу через нижние отверстия.

Таким образом, работа эжектора усиливает поступление дыма в коптильную камеру, тление щепы и интенсивность дымовыделения.

Конструкция и самостоятельная сборка эжектора

Изготовить это приспособление можно из водопроводного тройника. Средняя часть подключается к источнику дыма, одна из крайних — к коптильной камере, а в противоположную вкручивается пробка с трубкой от компрессора. Температура сравнительно невысокая, поэтому материал пробки может быть любым: пластмасса, резина или металл.

Трубка для подачи воздуха в эжектор берётся диаметром 6-10 мм и такой длины, чтобы заходить в дымоход на 8-10 см.

Важно обеспечить соосность сопла и дымохода. Для этого оно должно плотно входить в пробку — в резиновую вставляется, а в металлическую вкручивается на резьбе

Кулер для дымогенератора

В холодном копчении используется дым комнатной температуры, а из генератора он выходит до 120°С, особенно при нижнем подключении дымохода. Для снижения его температуры устанавливается охладитель, или кулер.

Это цилиндрическая или квадратная камера размером, аналогичным корпусу дымогенератора. Попадая в эту камеру, дым замедляет движение и остывает. Для большей эффективности вход в охладитель делается сверху, а выход — снизу.

При остывании из дыма выделяется конденсат, который скапливается на дне кулера, поэтому дополнительно к нему необходимо установить сборник конденсата.

Фильтр для дымогенератора

Для улучшения качества дыма его следует очистить от смол, копоти и других веществ. Для этого в дымоход устанавливается фильтр.

Конструктивно это расширение дымохода, наполненное стальными стружками или металлическими мочалками для мытья посуды. Это расширение может быть выполнено в виде дополнительной камеры с крышкой для замены фильтра или трубой большего диаметра, чем дымоход. В этом случае для замены стружки дымоход придётся подвергать частичной разборке.

Компрессор для дымогенератора холодного копчения

Один из важных узлов дымогенератора — компрессор. Он направляет поток воздуха через эжектор. Этот поток переносит дым в коптильню, создаёт разрежение в камере сгорания и дополнительную тягу.

Самостоятельное изготовление компрессора

Самый простой компрессор можно сделать из компьютерного кулера и пластиковой бутылки:

в дне бутылки вырезается отверстие, соответствующее диаметру кулера;
в него вставляется вентилятор и закрепляется скотчем;
в крышке проделывается отверстие для соединительной трубки;
трубка вставляется в крышку, и место соединения также обматывается скотчем;
кулер подключается к любому источнику питания =12 В.

Жидкость для генератора дыма своими руками

Кроме дымогенераторов, предназначенных для копчения продуктов, есть устройства, создающие дым на театральной и концертной сценах.

В этих аппаратах дым вырабатывается при попадании специального раствора на нагреватель и его испарении, то есть это не дым, а пар.

Состав может быть разным, например:

глицерин – 15%;
спирт – 10%;
дистиллированная вода – 75%.

Естественно, пар от такого раствора не годится для копчения продуктов.

Основные элементы конструкции

Устройство состоит из нескольких элементов:

Емкости со стружками или опилками с дверцей, необходимой для их загрузки. Дымогенераторы малых размеров изготавливаются без нее, а топливо просто насыпается в них сверху.
Воздуховода в форме шланга, необходимого для подачи внутрь воздуха, который располагается в верхней части прибора.
Нагнетателя воздуха или компрессора.
Отводного патрубка, который располагается в корпусе с противоположной стороны. Он нужен для подачи холодного дыма в коптильню.

Такой агрегат можно изготовить дома из подручных материалов или купить. Стоимость устройства заводского производства составляет от 4000 до 12000 рублей.

Мастера изготавливают дымогенераторы двух разновидностей: с нижним расположением эжектора и верхним. Первый тип конструкции удобен тем, что позволяет осуществлять быстрое пополнение израсходованного топлива в виде стружек или мелкой древесины. Второй вид отличается тем, что устройство для выработки дыма находится довольно далеко от участка, где тлеет древесина. Генератор дыма не подвергается чрезмерным тепловым нагрузкам, дым от него очищается и охлаждается до прибытия на место.

Для изготовления устройства в домашних условиях понадобятся следующие детали:

труба из стали, имеющая прямоугольное или круглое сечение диаметром до 120 мм, длина которого составляет до 1 000 мм;
рукав, сделанный из пластика, диаметр которого равен диаметру дымохода, а длина составляет 2,5 м;
насос;
термометр для обеспечения контроля температурного режима внутри;
патрубок из металла, имеющий длину до 400 мм, а диаметр − до 40 мм;
фитинги для труб;
металлическая стека;
аквариумный компрессор;
профилированная труба.

Приобрести комплектующие элементы для создания прибора в условиях дома можно в строительных и хозяйственных магазинах. Для сборки конструкции должны иметься болгарка и аппарат для сварки деталей. Некоторые мастера способны собрать прибор из старого огнетушителя, что позволяет им сэкономить даже на покупке деталей.

Дымогенератор является одной из важнейших частей коптильни. Устройство имеет несложный принцип работы и состоит из малого количества элементов, что дает возможность изготовить его самостоятельно. Собственный дымогенератор и коптильня позволяют готовить в домашних условиях потрясающие ароматные деликатесы.

Дымогенератор является любимой вещью тех, кто любит копчёную еду, ведь он даёт большой спектр вкусов одного и того же продукта копчения. Можно найти достаточно много разных вкусов одного, например, мяса, используя разные маринады и, что главное – использовать разные породы дерева.

Как собрать дымогенератор своими руками

Для самостоятельного создания дымогенератора понадобятся следующие детали:

Труба 100 мм.
Труба 25 мм.
Крестовина.
Лист металла 250х250 мм.
Кусок резины.
Герметик.
8 саморезов.
Сварка.
Электроды 2 кг.
Болгарка.
Дрель.
Баллончик термостойкой краски.

Сначала вырежьте сваркой отверстие под диаметр трубы 25 мм. Далее в отрезке трубы сделайте пропилы и снизу просверлите отверстие для избежания попадания щепы внутрь трубы. Обварите все сваркой. Просверлите в трубе отверстие для розжига щепы. Далее сварите отрезок с наконечниками, на которой была резьба и зачистите швы. Для жектора используйте быстросъем и старую трубу, которую предварительно нужно зачистить наждачкой. Оттарцуйте низ трубы и сделайте отверстия. Для дальнейшей покраски все детали следует зачистить. Сделайте крышку под форму трубы желательно из дерева.

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Статья по теме:

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.
