Термоголовка для радиатора отопления: устройство, функционирование + порядок монтажа

Особенности настройки электронной термоголовки Danfoss

регулировка клапана и терморегулятора тепловой батареи

По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:

1. Р 0 – постоянная температура 210 С круглые сутки.

1. Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 170 С.

1. Р 2 – расширенная энергосберегающая программа, которая температуру до 170 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.

1. В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.

1. После выбора настроек их подтверждают нажатием нижней клавиши.

Виды терморегуляторов

Принципиально разделить данные приборы можно на 2 группы:

• выносные терморегуляторы, подключаемые с помощью проводов;
• беспроводные комнатные термостаты для газовых котлов.

Приборы первого типа отличаются своей простотой и надежностью, а также невысокой стоимостью. Конструкцией предусмотрено постоянное поддержание одной температуры, установленной рукояткой на лицевой стороне изделия. Как правило, диапазон регулирования составляет от 10 до 30 ºС.

Разные производители предлагают модели с запиткой от внешней электрической сети, питанием от батарей либо напрямую от контроллера котельной установки. Главным недостатком терморегуляторов этого типа является то, что температуру воздуха можно задать лишь одну. Если потребуется ее изменить, то надо снова идти «крутить ручку». Кроме того, некоторые неудобства связаны с прокладкой проводов, поэтому ставить подобные устройства лучше при новом строительстве и монтаже системы отопления.

Установить несколько температур воздуха, что должны соблюдаться в разное время суток, можно на дисплее программируемого регулятора. Причем есть возможность задать программу на неделю вперед и таким способом полностью автоматизировать управление газовым котлом. В условиях, когда система отопления уже эксплуатируется, удобнее устанавливать программируемый беспроводной термостат, тогда детали интерьера не будут нарушены прокладкой проводов.

У подобных устройств имеется один недостаток, заслуживающий внимания, это ресурс батарей питания, за которыми надо следить и менять вовремя. В противном случае прибор отключится и газовый котел будет ориентироваться только на показания внутреннего датчика, нагревая теплоноситель до высокой температуры.

При установке беспроводных приборов подключение термостата к газовому котлу заключается в установке в помещении топочной блока – приемника сигнала и присоединении его к контроллеру либо газовому клапану отопителя. То есть, монтаж устройств не отнимет у вас много времени и средств, хотя само изделие будет стоить существенно дороже, нежели простой проводной термостат.

Типы термоголовок

Термоголовки на батарею по типу встроенных механизмов делятся на устройства:

• ручные;
• механические;
• электронные.

Ручные

По своему действию терморегулирующие устройства напоминают работу обыкновенного водопроводного крана. Поворотом ручки регулируют интенсивность потока теплоносителя, поступающего в радиатор. Калибровка шкалы произведена на основании серии испытаний приборов. Каждое деление соответствует температуре, которая должна установиться в помещении.

Плюсы

Невысокая стоимость приспособления. Простота в установке и обращении. Красивый внешний вид.

Минусы

Степень нагрева батареи устанавливают головкой терморегулятора вручную. Это означает, что регулировка температуры в комнате невозможна во время сна хозяев жилища или их отсутствия.

Механические

Шток термостата перекрывает, и освобождают проход теплоносителю в трубе перед радиатором, двигаясь автоматически вслед за меняющимся в объёме сильфоном. Величину температуры устанавливают вручную по шкале поворотного колпачка, задавая ограничения в работе термостатического клапана.

Плюсы

Исключается ситуация, когда нужно присутствие хозяев для корректировки прибора. Терморегулятор круглосуточно поддерживает заданный параметр, что существенно экономит тепловую энергию.

Минусы

Необходимость постоянного наблюдения за правильностью установки и выполнения заданных температурных режимов прибором.

Электронные

Автоматическая термоголовка с электронным управлением обладает расширенным набором функций. Принцип работ терморегулятора такой же, как у механического прибора. Головка имеет возможность тонкой настройки. Термоголовка устанавливается непосредственно на термостатический клапан и даёт возможность регулировки температуры воздуха в помещении.

Плюсы

К достоинствам можно отнести наличие таких функций, как:

• программирование устройства температурных режимов на каждый день недели;
• «Boost» включает быстрый нагрев батареи;
• «Отпуск» устанавливает постоянный режим обогрева на весь период длительного отсутствия хозяев в доме или квартире;
• «Offset» срабатывает при затруднённом доступе или расположению батареи в глубокой нише;
• «Открытое окно» при открытии окон головка автоматически понизит температуру нагрева радиатора.

Минусы

К минусам следует отнести высокую стоимость автоматической головки термостата. Также сюда следует отнести необходимость контроля элементов питания и своевременной замены пальчиковых батареек.

Термоголовки для радиаторов отопления отличаются по способу крепления – это:

• краны с термоголовками прямые и угловые;
• беспроводные;
• с выносным датчиком.

Краны с термоголовками — прямые и угловые

К ним относятся все ручные и механические устройства (смотрите выше главы «Ручные» и «Механические»). Прямые (проходные) модели имеют тройник для врезки в прямую трубу.

Угловые термоголовки устанавливают в углах поворота тепловой магистрали перед батареей отопления.

Беспроводные

Особенностью беспроводных головок термостата для батарей отопления является то, что управление ими осуществляется через Bluetooth со смартфона или планшета. Беспроводные термостаты являются совершенно самостоятельными устройствами, не нуждающимися в дополнительном оборудовании. Основными достоинствами таких приборов является:

• возможность управления не только удалённо, но и с помощью сенсорных кнопок, расположенных на корпусе термоголовки;
• программирование по каждому дню недели или на более долгий срок;
• наличие функций самообучения, защиты от детей, предупреждения об окислении штока и распознавание открытого окна.

С выносным датчиком

Выносной датчик представляет собой удлинённую колбу из цветного металла, заполненную жидкостью. Колба соединена стальной трубкой с сильфоном, по которой движется жидкость в ту или иную сторону в зависимости от повышения или понижения температуры воздуха в помещении.

Соединительная трубка длиной 2 метра позволяет поместить выносной датчик в любом удобном месте.

Особенности настройки

Чтобы кран с термоголовкой для радиатора функционировал правильно, следует выполнить предварительную настройку. Требуется включить отопление в помещении и закрыть двери и окна. В определенной точке ставится термометр, после чего выполняются настройки. Схема настраивания устройства следующая:

• Поворот термоголовки влево до упора. Это позволит открыть течение теплоносителя.
• Ожидание повышения температуры на 5-6°С по сравнению с той, которая была в помещении.
• Поворот до упора вправо.
• Ожидание падения температуры до первоначальной. Постепенное откручивание вентиля. Остановка вращения в случае появления положительного шума или нагрева радиатора.

Выставленное последнее положение является оптимальным и соответствует комфортной температуре.

Практическая польза выносного регулятора – можно ли обойтись без него

Многим частным домовладельцам и людям, живущим в квартирах с индивидуальным отоплением, знакома ситуация, когда приходится подстраивать интенсивность работы котла под постоянно меняющиеся погодные условия. В квартире обслуживать теплогенерирующий газовый прибор легче, хотя бы в плане компактности жилых помещений. Владельцам же частных домов, которым по совместительству приходится быть операторами котельного оборудования, иногда приходится совершать забеги на короткие дистанции, если котельная находится не в основной постройке.

Все современные газовые агрегаты оснащены автоматикой, регулирующей интенсивность работы газовой горелки или частоту ее включения/отключения. Автоматическая система управления четко реагирует на изменение температуры циркулирующей жидкости, поддерживая терморежим в определенном, заданном владельцем коридоре. Но термодатчик, что подает сигналы электронным «мозгам», установлен в теплообменнике котла, поэтому на изменения погоды отреагировать не может. В результате имеем такую ситуацию:

• на улице резко похолодало, и домочадцы начинают подмерзать;
• за окном внезапная оттепель, и форточки нараспашку, потому как в комнатах с температурными плюсами явный перебор.

Интенсивно проветривать помещения полезно, но вместе с килоджоулями через форточку улетают сбережения, которые придется выложить по счетам за потребленный энергоноситель. Встряска непривычной прохладой тоже полезна организму, но все же постоянная комфортная температура воздуха более приятна и естественна для жилья, претендующего называться современным.

Чтобы поддерживать температурный режим в комфортных пределах не обязательно нанимать кочегара или бегать к котлу ежечасно. Достаточно установить термостат для котла, который бы считывал информацию о реальной температуре в пределах жилого пространства и предавал данные системе управления, регулирующей эксплуатационную активность отопительного оборудования. Такой ход позволит «убить нескольких зайцев»:

• поддержание постоянной комфортной температуры в пределах жилья;
• существенная экономия энергоносителя (газа);
• сниженная нагрузка на котел и циркуляционный насос (работают оптимально, без перегрузок), что продлевает срок их службы.

И это не чудеса, а результат работы комнатного датчика температуры – недорогого, но очень полезного девайса, который в европейских домах и квартирах (а там умеют экономить на «коммуналке») является обязательным дополнением к отопительному оборудованию. Даже самый дорогой выносной терморегулятор с жидкокристаллическим сенсорным дисплеем и множеством функциональных возможностей легко окупается в течение отопительного сезона.

Газовые котлы, как правило, оснащаются простейшей системой регулирования нагрева теплоносителя. Пользователь выставляет параметры температуры с помощью механического, реже электронного регулятора.

Датчики, контролируют нагрев жидкости в системе отопления, давая сигнал на автоматику, отключающую и включающую подачу газа. Такое устройство малоэффективно, так как не учитывает температуру нагрева отапливаемых помещений.

Комнатный термостат для газового котла, предназначен для точной регулировки. Установка датчика снижает затраты топлива на 15-20%.

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem — крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco — итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.

Как выбирать

Исходя из особенностей отопительной системы, а также условий её монтажа, чтобы управлять температурой возможно применение различных сочетаний клапанов и термоголовок.

Так, к примеру, для использования в однотрубных системах стоит применять клапаны, имеющие более высокую пропускную способность.

Это же относится и к тем двухтрубным системам, в которых циркуляция воды осуществляется самотечным образом, то есть естественным путем, без принудительных механизмов. В случаях, когда используется двухтрубная система, где есть циркуляционный насос, рекомендуется выбирать те типы клапанов, где существует возможность осуществлять регулировку пропускной способности.

После выбора клапана, необходимо подобрать и термоголовку.

Наиболее распространенные варианты, которые сегодня можно приобрести это:

• имеющие внутренний термоэлемент;
• электронные (которые можно запрограммировать);
• имеющие внешний датчик температуры;
• антивандальные;
• имеющие внешний регулятор.

Чаще всего классические терморегуляторы с внутренним вариантом датчика устанавливаются в случаях, когда их ось будет находиться в горизонтальном положении.

Примите к сведению: нельзя производить установку терморегулятора вертикально, так как тепло, исходящее от трубопровода корпуса, будет сильно влиять на сильфон, за счет чего все устройство будет некорректно функционировать.

Кроме вертикальных вариантов установки, есть также и иные причины совершить покупку выносного варианта датчика:

• в случае, если радиаторы отопления с находящимся на них регуляторе температуры будут располагаться за шторами;
• когда рядом с устанавливаемой термоголовкой будет находиться какой-либо иной источник тепла;
• если место расположения батареи будет под большим подоконником.

Очень часто в тех помещениях, где увеличены требования к интерьеру, батареи закрывают декоративными экранами. За счет этого, внутренний терморегулятор будет регистрировать только температуру, которая находится внутри этого кожуха. При этом будет закрыт доступ к регулировкам термоголовки. Поэтому, в таких случаях рекомендуется останавливать свой выбор на выносном регуляторе, имеющем термодатчик.

Стоит знать: если вы еще не приобрели радиаторы отопления, можно купить модели компании Kermi, с уже встроенными термодатчиками.

Если говорить об электронных термостатах, имеющих дисплей, то они бывают нескольких видов, у первых встроенный блок управления, а у вторых он съемный. Последние имеют особенностью возможность отсоединения от термоголовки, при этом она будет продолжать работать в прежнем режиме. Цель таких моделей – это осуществление регулировки температуры в разных режимах, в разное время дня. Это дает возможность уменьшать уровень тепла днем, а ночью, когда все дом спит, поднимать до нужного уровня. За счет этого возможно существенно экономить энергию.

Если же в семье есть маленькие дети, которым всегда хочется все потрогать и покрутить, рекомендуется производить установку антивандальных терморегуляторов. Это позволит уберечь настройки устройства от несанкционированного вмешательства. Эта же ситуация касается и вариантов, устанавливающихся в различных общественных зданиях, начиная от детских садов и заканчивая больницами.

Регулировка

Как регулируются термостатические клапаны для радиаторов?

1. При необходимости дросселем на обратном трубопроводе выполняется балансировка системы отопления.
2. Термостатический кран радиаторов полностью открывается.
3. Рукоятка термоголовки снимается и повторно устанавливается так, чтобы максимальный нагрев на ее шкале соответствовал полностью открытому положению клапана. Дальнейшая регулировка выполняется вращением рукоятки.

Полностью открытый клапан соответствует максимальному нагреву на шкале термоголовки.

1. Если шкала термоголовки размечена в градусах, ее калибровка выполняется по обычному комнатному термометру, лежащему на уровне стола поодаль от батареи.

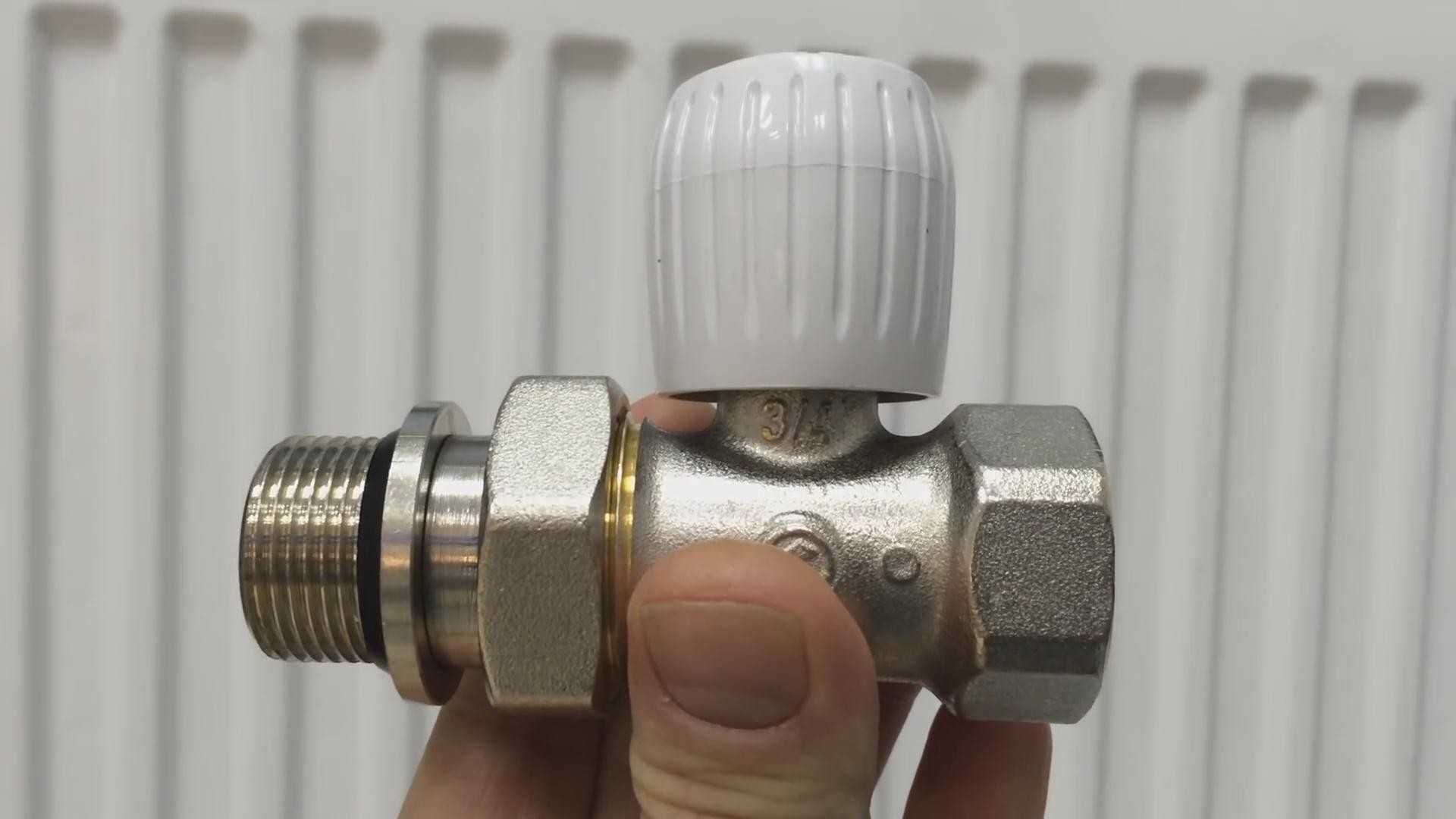

Ручной клапан регулировки

Подобные блоки стоят недорого, но они эффективны, использовать их выгодно, когда требуется подкорректировать температуру в комнате. Но первоначальное их предназначение заключается в перекрытии теплоносителя, поступающего в радиатор, в случае необходимости.

Виды корректировочных кранов:

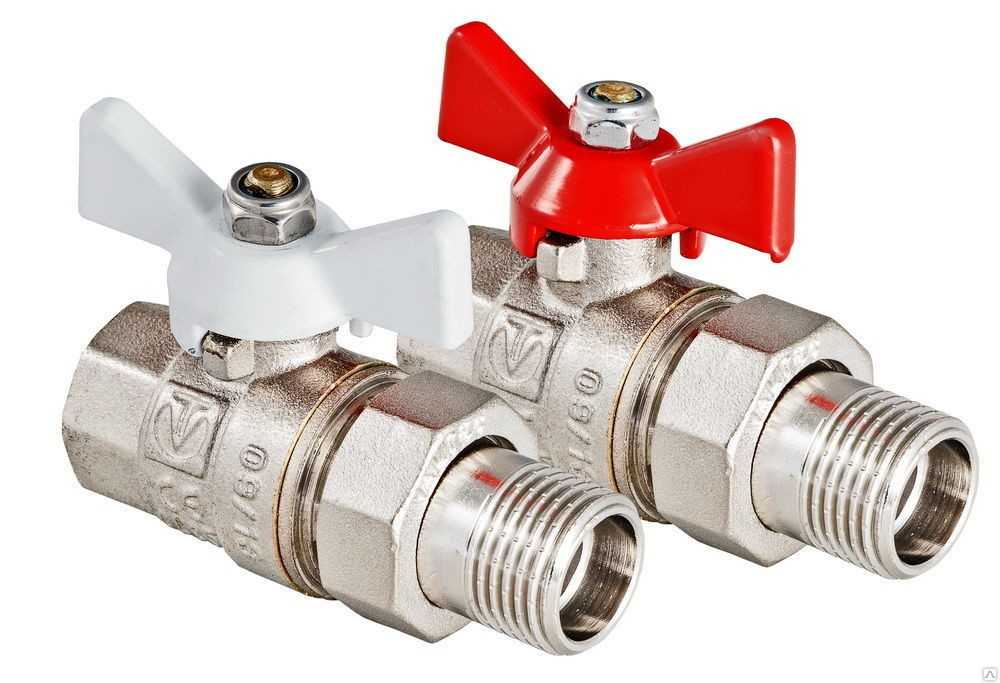

Шаровые. Предназначены для защиты от аварий. Блок поворачивается на угол 90 градусов, пропускает воду без всяких сложностей, может также надежно блокировать поток. В полуоткрытом состоянии нельзя оставлять такой кран, резиновая прокладка будет быстро изнашиваться.

Шаровый кран

Стандартные. Классические вентили, надежные и недорогие. Точность регулировки не филигранная, то достаточно предсказуемая. Доступ теплоносителя перекрывают. Но точность температуры при этом может варьироваться. Подобные устройства могут работать в механическом или автоматическом режиме.

Терморегулятор прямого воздействия. По-другому термостат/термоголовка. Простой по устройству блок, который монтируется вблизи батареи. Представляет собой цилиндр, изолированный со всех сторон, в него вставляется сильфон, который наполнен специальной жидкостью (иногда газом). Эта субстанция чутко реагирует на смену температуры. Принцип работы таков: с повышением температуры наполнитель увеличивается в объёме, растет давление на элемент в клапане регулятора, поток теплоносителя уменьшается.

Термоголовка для радиатора отопления

Есть еще регуляторы с цифровыми датчиками, они работают по сходному принципу в режиме «Автомат».

Зачем устанавливают клапаны термостаты на радиаторы

Купить термостатическую головку на радиатор стоит, если в вашем доме или квартире есть помещения и отдельные области, где температура должна регулироваться отдельно, независимо от работы общего контура отопления. При этом необходимо учитывать ряд условий, при которых клапан будет работать корректно — монтаж узла в местах, где не происходит скопления теплого или холодного воздуха, правильный выбор головки и рабочей среды, возможность установки прямого или углового клапана, соответствие узла показателям давления и температуре в системе отопления. При установке этого узла в однотрубных системах отопления выбирается клапан с повышенной пропускной способностью и обязательно организуется труба байпаса для поддержания циркуляции в системе.

Купить термостатические головки для радиаторов вы можете, изучив наш каталог и подобрав изделия с помощью профессиональных консультантов.

На что обратить внимание при выборе терморегулятора

При подборе терморегулятора ориентируются на тип установленной в доме отопительной системы и на следующие характеристики:

Материал. Корпус изготавливают из бронзы, латуни, покрытой никелем или нержавеющей стали. Оптимальный выбор – нержавейка. Материал химически нейтральный, не подвергается ржавлению и не вступает в реакции с другими металлами. Но стоимость таких моделей достаточно высока. Бронзовые и латунные приборы одинаковы по сроку службы

В этом случае важно качество сплава. За ним тщательно следят известные производители, поэтому предпочтение стоит отдавать им

Способ исполнения. Радиаторы в домах устанавливаются по-разному, соответственно клапана делают прямыми (проходными) и угловыми (вертикальными и горизонтальными). Существует модели, патрубки и головки которых размещены в 3 перпендикулярных плоскостях. Соответствие системе отопления. Для однотрубных систем не подходят большие показатели гидросопротивления на регулирующей арматуре. Поэтому модели для них нужно выбирать с более широким сечением. В принятой классификации он помечается буквенным индексом G (к примеру,RTR – G). Они также подходят для двухтрубных систем с естественной циркуляцией. Для двух трубок с принудительной циркуляцией, где давление достигает существенных величин, применяются другие модели: с маркировкой N или D.

Вид датчика. Газовые и жидкостные терморегуляторы бывают с дистанционным и встроенным датчиком. Дистанционные лучше использовать, когда батарея стоит за плотными шторами, термостат установлен вертикально, глубина радиатора более 16 см или он находится в нише. Приборы со встроенным датчиком требуют циркуляции воздуха вокруг себя, поэтому их устанавливают горизонтально. Не стремитесь устанавливать терморегуляторы на все батареи. Для обеспечения нормальной регулировки в каждом помещении стоит оснастить устройствами не более 50% отопительных приборов: 1 из 2-х, 2 из 3-х и так далее.

Отличие газовых и жидкостных приборов Важный критерий выбора устройства – тип внутреннего наполнителя

При покупке стоит обратить внимание на следующие моменты:. Модели на газе отличаются длительным, около 20 лет, сроком службы

Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника

Модели на газе отличаются длительным, около 20 лет, сроком службы. Газ плавно реагирует на изменения температуры, и это не вызывает избыточных или резких нагрузок на оборудование. Жидкостные терморегуляторы срабатывают быстро. Это влияет на износ рабочих деталей, но позволяет оперативно реагировать на падение или рост температуры. В жидкостных термостатах датчик может быть выносным или встроенным. Если он встроен, устройство ставится в горизонтальном положении. Дистанционные датчики целесообразно устанавливать, когда прибор закрывается шторами, термостат расположен вертикально, радиатор установлен в нише или на расстоянии менее 10 см от подоконника.

Изменение настроек терморегулятора

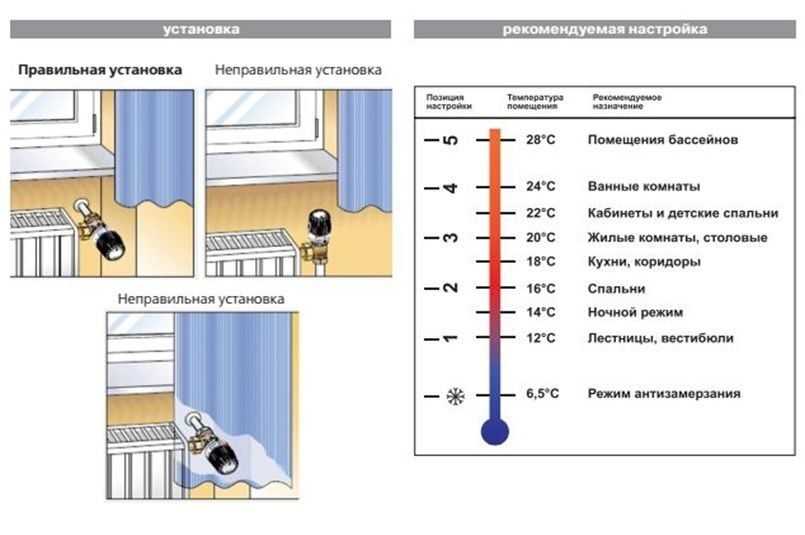

Режимы терморегулятора для радиатора

Режимы терморегулятора ( цифры на термоголовке):

• Снежинка — режим антизамерзания ( 6,5 ˚C);
• 1 — лестницы, вестибюли (12 ˚C);
• 2 — спальни (16 ˚C) , ночной режим (14 ˚C);
• 3 — жилые комнаты, столовые (20 ˚C), кухня, коридор (18 ˚C);
• 4 — ванные комнаты (24 ˚C), кабинеты и детские спальни (22 ˚C)
• 5 — помещения бассейнов (28 ˚C).

Технически внутри этого элемента системы отопления не предусматриваются детали, которые требуют изменения положения. Настройка заключается в определении температуры, при которой находиться в помещении становится комфортно, и дальнейшее смещение ручки регулятора. Для этого нужно выполнить несложные манипуляции:

1. Система отопления должна работать.
2. Термометр следует расположить там, где желательно точнее измерить параметры воздуха. Причем двери в помещение должны быть закрыты.
3. Терморегулятор поворачивают влево – это означает, что отверстие для теплоносителя открыто, батарея горячая.
4. Когда в комнате станет некомфортно – слишком жарко, регулятор поворачивают вправо. Батарея начнет остывать.
5. Как только появилось ощущение комфорта, нужно поворачивать регулятор, но делать это следует медленно, прислушиваясь. Как только появился шум, а батарея снова начала нагреваться, нужно заменить, на каком значении в этот момент стоял указатель прибора. Именно такую настройку выполняют, когда ощущается прохлада в помещении и нужно повысить температуру воздуха до комфортного уровня.

https://www.youtube.com/watch?v=AInqeiTP-KQ

Установка и настройка терморегулятора не представляет особой сложности. Это можно делать самостоятельно, не привлекая специалистов.
