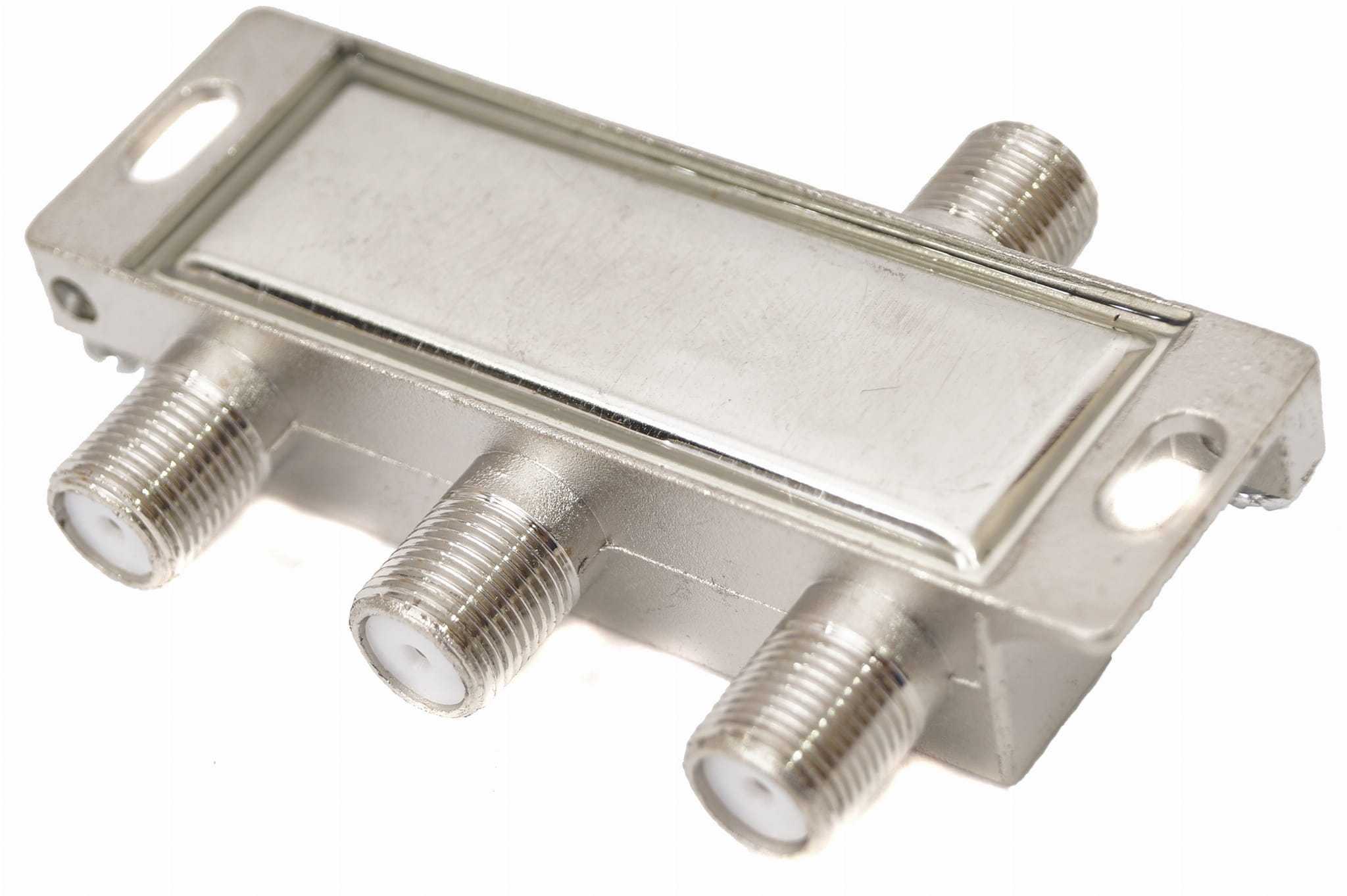

Антенный разветвитель на 3 телевизора: какой лучше выбрать

Принцип работы разветвителя

Если попробовать просто соединить несколько проводов параллельно, чтобы сделать разветвитель для телевизионного кабеля на 2 или 3 телевизора своими руками, то получится плохой сигнал со сниженной контрастностью, большим количеством помех и шумов. Все из-за того, что у любого кабеля есть такой показатель, как волновое сопротивление, и его можно подключить только к такому компоненту, чье волновое сопротивление такое же. Поэтому и нужно специальное устройство — разветвитель, так как кабель нельзя подключать к чему попало.

Вам это будет интересно Особенности электропола

Разновидности сплиттеров с разным количеством выходов

Обратите внимание! При наличии качественного сигнала достаточно обычного сплиттера. Сплиттер — пассивный разделитель, при прохождении через который кабельный сигнал в любом случае затухает, причем затухание прямо пропорционально количеству выходных штекеров

Принцип работы разветвителя

Вам это будет интересно Вес об проводе ВВГнг А LS

Разновидности сплиттеров с разным количеством выходов

Антенный разветвитель своими руками

Лучше всего разветвитель покупать в магазинах, к тому же стоит он недорого. Но можно смастерить конструкцию своими руками. Разветвитель представляет собой плоскую коробку, сверху закрытую крышкой из металла, железа и прочих материалов.

Используя винты и гайки, закрепить на крышке три обычных разъема. Радиальные выходы припаять к самой крышке, так они будут соединены между собой и дадут возможность обеспечить электрический контакт с экраном.

На центральных выводах телеразъемов распаяны детали разветвителя.

Согласование центральных входов разъемов осуществляется путем установки резистора на 150 Ом. Трансформатор можно изготовить самостоятельно, намотав равномерно провод диаметром 0,2-0,3 мм на ферритовое кольцо (7-10 мм диаметром).

Антенный разветвитель просто спасение, когда нужно подключить несколько телевизоров к одной антенне. Но при этом следует учесть, что чем больше телевизоров подключено одновременно, тем хуже может быть сигнал. Именно поэтому необходима установка усилителей, распределителей и прочих приспособлений, улучшающих качество просмотра ТВ.

Спутниковое телевидение и польские антенны

При неправильном выполнении какого-нибудь этапа монтажа сплиттера может наблюдаться потеря качества изображения. Подобное явление зачастую появляется при работе со спутниковой антенной, когда разветвитель забирает часть сигнала на себя.

Для устранения неприятной проблемы нужно приобрести сплиттер со встроенным усилителем. Его стоимость может существенно отличаться от цены обычных моделей, но это оправдывается максимальной эффективностью. К тому же все сплиттеры с усилителем поддерживают разные коэффициенты усиления, ведь при некоторых обстоятельствах сильный сигнал становится таким же ненужным, как и слабый. А если учесть тот факт, что порой он еще усугубляет проблему, то лучше отказаться от такого варианта.

Если в помещении установлена классическая польская антенна, тогда, чтобы улучшить сигнал, можно подключить усилитель с блоком питания. Это позволит сделать картинку качественной и предотвратит появление снега на экране. Для решения проблемы нужно соблюдать следующие правила:

По знакомой схеме необходимо внести несколько изменений в усилитель.
Следует убрать разъем F-типа от входа, а на появившееся место установить штекер, который поставляется с антенной.
Дальше необходимо выполнить монтаж переходника с гнездом антенны и присоединить усилитель.

Схема подключения

Любой интернет сплиттер через один порт подключается к телефонной линии, через второй – к компьютеру, роутеру или ноутбуку. Кабели и коннекторы для подключения устройства к телефонной линии и компьютеру могут отличаться.

При наличии микрофильтров в цепи телефонной линии их следует демонтировать. Аналогичным образом подключаются и антенные усилители: ко входу подсоединяется телевизионная антенна, к выходам – телевизоры. При плохом качестве сигнала, особенно если подключено более 2 ТВ-приемников, может потребоваться ВЧ-усилитель. Не все сплиттеры оснащаются ими.

Методов подключения делителя сигнала к устройствам много:

Винтовой зажим – не требует пайки, что облегчит монтаж человеку, не имеющему навыков обращения с паяльником и припоем, позволяет сочетать кабели любого диаметра.
Резьбовое соединение – также обходится без пайки, используется преимущественно с тонкими кабелями в быту.
Коаксиальный разъем – штекерный интерфейс для подключения обычной телевизионной антенны, предусматривает быстросъемное соединение.
Распаривание кабеля.

После подключения антенны к телевизорам качество трансляции может снизиться (искажение картинки или звука, проблемы с сигналом). Для таких случаев нужен более качественный сплиттер или делитель сигнала с его усилителем.

Спутниковое ТВ

Не секрет что сегодня каждая семья имеет более одного телевизора в квартире или доме. При этом имеется одна антенна или телевидение заведено в помещение по одному кабелю. Можно ли в таком случае подключить несколько телевизоров? Да такая возможность есть. Первое что приходит в голову это соединить все центральные жилы между собой и соответственно экраны тоже. Но при таком соединении нарушается согласование в антенном кабеле и как следствие приводит к падению уровня сигнала. Не говоря уже о том, что будет происходить взаимное влияние телевизоров между собой. На изображениях будут появляться всякого рода помехи.

Правильным способом подсоединения двух и более телевизоров к одной антенне будет способ, в котором используются специальные делители сигнала (сплиттеры).

Разветвитель – это устройство, состоящее из определенного набора сопротивлений, которое позволяет разделить сигнал на два и более потока. Сплиттер (разветвитель) в свою очередь гарантирует устойчивое соединение и поддержку проходящего сигнала с минимальными помехами.

В сети магазинов можно подобрать разветвители для подключения двух, трех и более телевизоров. Но не забывайте, что сигнал затухает пропорционально количеству телевизоров. Например, если два телевизора, то сигнал затухает вдвое, если три, то сигнала остается 1/3 и т.д.

Важно! Если Вы приобрели сплиттер с тремя и более выходами, а планируете подключить всего два телевизора, то к свободным выходам необходимо подключить балластный резистор на 75Ом. Обеспечивающий нормальную работу сплиттера

В магазине у продавца (либо в инструкции по эксплуатации, а чаще по надписи на корпусе) необходимо уточнить диапазон частот на который рассчитан разветвитель.

Для выполнения работ по подключению к разделителю сигнала понадобятся некоторые навыки по соединению этого кабеля к различным разъемам. Если Вам не приходилось этого раньше делать, то можно обратиться к статье где это подробно описано.

Ну вот, монтировать F-разъемы на кабель научились. Отрезаем необходимой длинны телевизионные кабеля и монтируем на их концы разъемы. Соединяем разъемы с разветвителем по ниже приведенной схеме. Кабель идущий от антенны подключаем ко входу под названием «IN» от английского слова input (вход), кабель от телевизоров подключаем к выходам под названием «OUT» что соответствует слову выход. И не забываем на лишний выход накручивать балластный резистор (можно приобрести в магазине).

Соединение разветвителя

Не забывайте на свободные концы накрутить балластный резистор, его тоже можно приобрести в магазинах электроники.

Балластный резистор

После того как все правильно соединили включаем оба телевизионных приемника и проверяем как они оба работают. Если картинка на обоих телевизорах появилась и без проблем показывает ваши любимые телепередачи, то можете с удовольствием наслаждаться отличной картинкой сразу на двух телевизорах.

Но может оказаться так, что качество картинки ухудшилось. Это может произойти от того что телевизионная антенна не может обеспечивать качественного сигнала для двух телевизоров. Ещё и разделитель принимает на себя часть сигнала (об этом говорили выше). Выходом может стать усилитель сигнала, встраиваемый в кабель перед сплиттером, либо уже готовая антенна с усилителем.

Для этого необходимо уже в подключенной схеме отсоединить от разветвителя кабель идущий от антенны и вместо него подключить блок питания, идущий в комплекте с антенной через переходник с антенным гнездом.

Переходник

Как вариант можно приобрести разветвитель с усилителем сигнала. Этот способ надо использовать тогда, когда изначально один телевизор от антенны показывал качественно и приобретать новую антенну нет необходимости. Пример такого усилителя на картинке ниже.

Разветвитель с усилителем, питание 5В от ресивера, либо современного телевизора.

2, всего, сегодня

Сплиттеры и разделители для ТВ

Сами устройства выглядят очень просто, но есть некоторые особенности, с которыми покупатели должны быть знакомы прежде, чем сделать покупку. В этом руководстве будет подробно описаны основы использования ТВ сплиттеров и разделителей, в том числе и объяснение, как они работают, какие типы существуют и принципы работы. Это гораздо более практично и гораздо дешевле, чем вызов электрика для установки совершенно новой розетки. Есть и другие случаи, когда пользователь может комбинировать различные телевизионные сигналы, чтобы их подключить к одному телевизору.

Основные виды устройств для работы с телесигналом:

Сплиттер телевизионный.
Сумматоры.

Разновидности сплиттеров и области их применения

Разветвитель цифрового ТВ сигнала выполняет задачу согласования цепей при подключении двух потребителей к одному источнику. Есть несколько разновидностей таких устройств с разными рекомендациями к применению.

Линейный антенный делитель для цифрового эфирного телевидения равномерно делит сигнал на несколько потребителей. При этом, в зависимости от качества устройства, показатель падения уровня составляет от 1.44 до 2 и выше (для двух телевизоров). Линейный сплиттер может иметь несколько выходов и только один вход. Так, разветвитель краб может подключить сразу три телевизора.
Антенный разветвитель для цифрового телевидения действует иным образом. На одном из своих выходов он формирует сигнал с номинальными показателями, сила которого зависит от входных параметров. На остальных потребителей отправляется, грубо говоря, остаток пирога. И чем их больше, тем меньше уровень сигнала на каждом.
Сумматоры работают в обратном порядке. У них несколько входов и один выход. Такое устройство позволяет согласовать сигналы от группы антенн и направить их на одного потребителя.

Сплиттеры и разветвители делятся по рабочему диапазону. Устройства с частотой до 1000 МГц лучше для кабельного ТВ, цифрового эфирного сигнала. Они недороги и доступны в огромном количестве моделей разных производителей. Изделия с рабочей частотой до 2400 МГц показывают хорошие результаты при обработке спутникового ТВ.

Сплиттеры могут быть активными и пассивными. Последние сильно снижают уровень сигнала и не способны обеспечить заявленных характеристик при низких входных параметрах.

Важно! Активные сплиттеры или разветвители для телевизора более эффективны. Они имеют встроенные усилители, обеспечивают стабильные уровни на выходах

Однако такое устройство потребует подвода питания или включения в розетку.

Как избежать падения уровня сигнала при установке сплиттера

При качественной антенне и двух телевизорах в квартире пользователь может не заметить проблем после установки простейшего сплиттера. Однако в большом доме обязательно найдутся точки сети, где падение уровня сигнала на делителях и разветвителях будет чрезмерным. Избежать проблем можно несколькими способами.

Установка пассивных усилителей сигнала. Они монтируются перед потребителем, не требуют питания. Устройства компенсируют волновые потери в кабеле и показаны тогда, когда проблемы приема есть только на отдельных каналах.
Применение активных усилителей. Они также устанавливаются перед телевизором. Устройства этого класса производят подъем уровня сигнала и показаны в ситуациях, когда картинка замирает на всех каналах, при поиске не обнаруживается положенных 20 цифровых трансляций, возникают другие серьезные проблемы.

Всегда стоит помнить одно: чем больше сплиттеров, разветвителей, усилителей сигнала в сети, тем выше будут искажения. Для оптимизации уровня потерь крайне рекомендуется уменьшить протяженность линий, использовать минимальное количество точек коммутации F-коннекторами, осуществлять прокладку кабеля вдали от силовой проводки 220В и других источников помех.

Как выбрать сплиттер

Наибольшей популярностью пользуются такие бренды, как Lans, Sat, Alda, Rexant, Hama, Premier и пр. По сравнению с китайскими или самодельными изделиями, они позволяют получить на выходе высокий уровень сигнала. Если изучить рейтинг самых лучших сплиттеров, то в него войдут следующие виды приборов:

RTM тип SAH 204F. Используется на два направления. Уровень развязки составляет 28 дБ, на проход допустимы потери до 3,6 дБ.
TLC тип SAH 306F. Максимальное количество направлений – 3. Развязка составляет 28 дБ, на проход могут наблюдаться потери до 5,8 дБ.
Tbtec тип HST 0408/F. Представляет собой приспособление на 4 направления с развязкой в 32 дБ и потерями до 7,2 дБ.

«>

Какие антенные разветвители лучше? При выборе необходимо руководствоваться следующими параметрами:

частотные характеристики доступных каналов;
количество ТВ-приемников, которые необходимо внедрить в одну сеть;
тип сечения проводов по диаметру.

Чтобы после покупки изделия в процессе эксплуатации не возникло проблем, необходимо подобрать качественный и надежный сплиттер. План действий при выборе разветвителя должен выглядеть следующим образом:

Следует открыть меню телевизора и узнать частотные характеристики принимаемых каналов. Потребуется сравнить канал с самой высокой частотой и верхнюю границу диапазона сплиттера. Если у последнего она выше, значит, устройство подойдет как нельзя лучше.

«>

Подсчитывая количество ТВ-приемников, стоит подумать и о перспективах. Число выходов на делителе должно превышать количество домашней техники.
Важным параметром считается уровень затухания краба. Данное значение можно увидеть на корпусе прибора. Чем ниже оно будет, тем лучше.
Внешний облик и размеры также имеют большое значение. Если его необходимо поместить в специальный короб для проводов, рекомендуется подобрать изделие небольшого размера.
Если для устройства предусмотрены крепежные отверстия, его можно монтировать на любой поверхности.
В конце – определить способы подключения. В первую очередь стоит ориентироваться на тип подсоединяемых кабелей, а также на наличие возможности выполнить пайку.

«>

ADSL splitter

Как правильно подключить ADSL splitter

Скрины взяты из документации к ADSL-модемам ZyXEL, HUAWEI, D-Link и пр. Рассмотрим вариант подключения на примере сплиттера ZyXEL AS 6 EE.

Подключение ADSL сплиттера. Самый распространенный вариант.1. В разъем LINE сплиттера подключают городскую телефонную линию. Иногда этот разъем называют LINE-IN, например сплиттеры ECI-TELECOM. Других вариантов не встречал. Отводы или разветвления нежелательны. Это существенно снижает надежность работы ADSL модема. Если отводы/разветвления до сплиттера есть, то телефонные аппараты должны быть включены через «микрофильтры». Вместо микрофильтра можно использовать ещё один ADSL сплиттер.

2. В разъем MODEM сплиттера подключают ADSL модем. В сплиттерах ECI-TELECOM этот разъем иногда называют LINE-OUT, в сплиттерах D-Link этот разъем называют ADSL. у SIEMENS он называется NT. (Network Termination)

ADSL сплиттер ZyXEL AS 6 EE

Общий вариант подключения ADSL сплиттера ZyXEL AS 6 EE, для примера взят модем ZyXEL 660H

Чем подключать ADSL splitter

Кабель витая пара UTP, категория 5, 2 пары, solid UTP2-C5E-SOLID-GY Двухпарный кабель идеально подходит для оконцовки под RJ11. Для линии берем синюю или оранжевую пару. Брать провода из разных пар запрещено! В сплиттерах используются разъемы RJ11, но в старых моделях ECI-TELECOM и в ISDN сплиттерах фирмы ZyXEL разъем MODEM заменили на RJ45. Во всех разъемах сплиттеров используются два центральных контакта.

Возможные варианты подключения ADSL splitter’а

Каскадное подключение. Такое подключение невозможно со сплиттерами SIEMENS, у них выход NT/ADSL развязан конденсаторами. Постоянный ток для телефона, подключенного во второй сплиттер, не пройдет.

Каскадное подключение

Использование микрофильтров Подключая на линию все эти бесконечный сплиттеры, микрофильтры, телефоны, Вы увеличиваете емкостную нагрузку на линию. Тем самым Вы сами себе ухудшаете качество телефонии. Может даже возникнуть такая ситуация, что из-за черезмерно возросшей емкости в линии перестанет проходить вызывной сигнал. Также, чем больше соединений, разъемов, контактов, тем менше надежность.

Как не надо подключать ADSL splitter

Иногда подключают телефонную линию в разъем сплиттера PHONE. Телефонные аппараты включают в разъем сплиттера LINE. При таком включении телефонные аппараты работать будут, ADSL модем работать не будет.

Самое странное это то, что производители модемов рисуют в документации неправильное расположение разъемов при подключении сплиттера. Модем прорисовывают во всех подробностях, а вот сплиттер почему-то рисуют как-нибудь. Учтите это.

Источник

В каких случаях ставится спутниковый сплиттер?

Если у вас нет возможности приобрести конвертор с независимыми выходами.

Нет возможности без порчи имущества переделать разводку коаксиального кабеля, но есть доступ к разветвителям.

Выбранный вами спутник работает в одной поляризации и поддиапазоне.

Если есть возможность не ставить сплиттер, тогда и не надо. Помните о том, что при этом идет потеря сигнала. Не всегда существенная, но если метраж кабеля немаленький, и изображение на телевизоре квадратит, возможно, проблема в нем.

Как это проверить? Легко. Уберите сплиттер из схемы и подключите коаксиальный кабель напрямую при помощи соединителей F-коннекторов. Картинка идет без срывов, тогда виноват разветвитель.

Разумеется, при условии, что спутниковая антенна настроена идеально, и поднять сигнал более не получится.

Спутниковый делитель должен быть с проходом по питанию.

Express AT1 at 56.0°E

Частоты транспондеров НТВ Плюс Восток

Частота, МГц	Поляр.	Стандарт	Модуля-ция	Видео	Кодиро-вание	SR	FEC
12169	R	DVB-S2	8PSK	MPEG4	Viaccess 5.0	27500	5/6
12 245	R	DVB-S2	8PSK	MPEG4	Viaccess 5.0	27500	5/6
12 320	R	DVB-S2	8PSK	MPEG4	Viaccess 5.0	27500	3/4
12398	R	DVB-S2	8PSK	MPEG4	Viaccess 5.0	27500	5/6
12476	R	DVB-S2	8PSK	MPEG4	Viaccess 5.0	27500	5/6

Как видите, все пять нтвэшных транспондеров находятся в правой поляризации, в верхнем поддиапазоне. В этом случае при помощи сплиттера развести сигнал на несколько приемников можно без проблем. Как и Триколор ТВ Сибирь вещающий с этого же спутника.

Express AM5 at 140.0°E

Весь C-диапазон идет в правой поляризации.

На Ku-диапазоне расположен телепроект «Восточный Экспресс». Все транспондеры в вертикальной поляризации, в нижнем поддиапазоне.

Для остальных спутников, принимаемых у нас в Западной Сибири спутниковый сплиттер не актуален.

Если вы проживаете в Европейской части России определить пригодится ли вам спутниковый сплиттер для разводки сигнала на выбранный вами спутник, можно проанализировав таблицу спутниковых частот.

Например, на Лунгсате.Таблицы спутниковых частот — мануал.

Особенности

Как работает сплиттер ADSL? Это пассивный элемент сети. Он разделяет световой сигнал от одного к нескольким портам между абонентом и стационарным оборудованием. Такие приборы еще называют оптическими делителями. Сплиттеры очень компактные, стоят недорого, независимо разделяют режимы на разные направления, обладают низкими вносимыми потерями и высокими в обратном. По параметрам длины волны они бывают однооконные, двухоконные, трехоконные, широкополосные.

Если необходимо подключить к Интернету рабочий офис, лучше обратиться за помощью к профессионалам. Они подберут специальное оборудование, настроят его. В этом случае часто используют сплиттер и набор фильтров. Для домашнего подключения понадобится всего лишь прибор и телефонная линия. Ко всем моделям в комплекте прилагается подробная инструкция по созданию сети.

Принцип работы спутниковой системы

Антенна устанавливается в соответствии с требованиями оператора и производителя, а также с учетом зоны покрытия спутника. Всю информацию можно найти на сайте оператора, во вкладке «Спутники».

Краб на 4 разъема

Для того чтобы произвести настройку, Вам необходимо знать точные координаты точки доступа сигнала.

После настройки спутника закрепляется конвектор на зеркало антенны таким образом, чтобы получаемый сигнал концентрировался в центре. Для подключения спутниковой антенны к ресиверу допустимо использование только телевизионного кабеля с F-коннектором.

Далее включите ресивер и найдите в настройках «Меню» / «Спутники», выберите название спутника и сохраните информацию.

По желанию, Вы можете установить хорошую грозозащиту. Это устройство имеет бюджетную цену, однако способно защитить оборудование от мощных ударов молнии и электромагнитного воздействия. Грозозащита устанавливается в разрыв коаксиального кабеля, ближе к ресиверу.

Грозозащита для ресивера

Если электросеть на Вашем участке слабая, а Вы планируете установить разветвленную спутниковую систему с помощью краба (гостиница, школа, больница и т.д.), то лучше приобрести стабилизатор напряжения с внешним блоком питания.

Антенный разветвитель

Антенный разветвитель – это пассивный прибор, который разделит между всеми подключенными аппараты сигнал так, чтобы все смотрели передачу с одинаковым качеством. Потери (помехи) при этом будут минимальные. В зависимости от потребностей пользователя, разновидностей три:

Сплиттер (делитель). Это разветвитель, который делит входной сигнал равномерно между подключенными устройствами. Оптимально для подключения до 3 аппаратов. Если больше — понадобится сплиттер с усилителем.

Диплексер (сумматор). Смешивает сигналы разных диапазонов, к примеру, спутниковые и эфирные каналы, а затем передает по одному кабелю. На входе квартиры работает по обратному принципу – разделяют полученные сигналы, подключают сигнал от спутника или эфир на телевизоры пользователей. Конструкция включает фильтры, которые сводят до минимума помехи.

Ответвитель (тап). Распределяет сигнал по магистральной внутридомовой сети. К примеру, сети многоквартирного дома. Количество выходов равно количеству подключенных устройств. За счет широкого диапазона и нормированного коэффициента затухания выравнивает уровень сигнала по всей сети.

Наиболее часто ставят сплиттер на кабеле, входящим в квартиру, который распределяет сигнал по комнатам. Поэтому рекомендации будут по тому, какой выбрать.

Назначение и основные различия

Сплиттеры позволяют равномерно разделить телевизионный сигнал между несколькими выходами. Например, если уровень входного сигнала был 12 Дб, то на выходах двойного делителя он будет 6 Дб, тройного – 4 Дб, четверного – 3 Дб.

Двойной сплиттер

На рисунке представлено схематическое изображение двойного сплиттера, где:

А – вход сигнала;

В и С – выход.

Антенные разветвители данного типа используются в тех случаях, когда необходимо подать сигнал на 2 или 3 телевизора, можно и более, если устройство с усилителем (активный сплиттер). В качестве примера можно привести модель польского производителя ARA-01A.

Диплексоры позволяют соединить два сигнала в один. Большинство моделей сумматоров является универсальными, они могут работать в двух направлениях, то есть исполнять роль сумматора или делителя.

Двойной диплексор

На рисунке представлено схематическое изображение двойного диплексора, где:

А и В – входные сигналы;

С – выходной сигнал.

Диплексор применяется в тех случаях, когда необходимо пустить по одному кабелю сигнал от спутниковой и обычной антенны или совместить сигналы различных диапазонов. На рисунке показан пример совместного использования сумматора и делителя, где:

А – телевизионная антенна;
В – спутниковая антенна;
С – сумматор;
D – розетка со встроенным делителем для подключения двух телевизионных кабелей.

Схема совместного использования сумматора и делителя Ответвители служат для организации магистральной телевизионной сети, например, для отвода сигнала в квартиры многоэтажного дома.

Схема организации магистрали

На рисунке показан пример организации магистрали при помощи нескольких ответвителей, где:

А – входящий сигнал;
B, C, D, E, F, G, H, I, J – отвод сигналов (tap), например, на каждый этаж девятиэтажного дома.

Как видно из схемы соединения, у таких устройств один выход проходной, с него сигнал подается на входной разъем следующего ответвителя.

Видео: телевизионный антенный разветвитель.

К антенным разветвителям также можно отнести блокиратор диапазонов (заглушка), который широко применяется операторами кабельного телевидения для разделения социальных и платных пакетов подключения.

В быту чаще всего используются именно сплиттеры, они служат для подключения к входящему в квартиру антенному кабелю нескольких телевизоров, именно от этих устройств напрямую зависит качество телевизионного сигнала.

Особенности подключения к приставкам

Одна антенна может передавать сигнал сразу на несколько приставок. Сделать это можно при помощи:

Подключения к пассивной антенне двух и более приставок.
Подключения через петлевой выход ресивера 1.
Передачи питания от активной антенны на приставку.
Подключения к активной антенне двух приставок.

Для подключения конструкции с пассивным делителем подойдет самая обычная антенна. Подключение производится через эфирный делитель на два и более ТВ. Максимально возможное количество, которое может быть подключено к антенне – восемь телевизоров.

Бываю случаи, когда установка делителя на несколько ТВ приводит к потере мощности. В таком случае на входе делителя устанавливается усилитель с автономным питанием. Вторую приставку можно присоединить через петлевой ресивер 1, откуда будет передаваться питание на активную антенну.

Для подключения нескольких приставок к активной антенне необходимо установить усилитель. Без него получить качественный сигнал не получится. Также следует учесть, что он работает через коаксиальный кабель, подключаемый к антенне.

При наличии одной приставки, электропитание будет поступать с антенного гнезда, при нескольких – потребуется установка специальных делителей, на который имеются проходы для питания. Далее, питание из приставок поступает в делитель, а затем – на антенный усилитель.

Обратите внимание:

Если напряжение антенного делителя больше 10В, то подключение может дать отрицательный эффект.
Если к приставке с активным антенным питанием установить согласующее устройство без усилителя, то она выйдет из строя.

Усиление сигнала

Как указывалось выше, сигнал можно усилить при помощи специальных устройств. Чтобы улучшить изначально слабый сигнал, пользователю понадобиться специальный усилитель, который крепится возле антенны, а если сигнал хороший, но его хватает только для одного телевизора, следует воспользоваться активным антенным разветвителем. Подробнее об этих устройствах и особенностях их подсоединения – далее в материале.

Антенна с усилителем

Для активной антенны с усилителем необходимо питание от сети. В случае использования уличной антенны найти рядом розетку проблематично. В этой ситуации обеспечить устройство электропитанием можно двумя способами.

Первый вариант позволяет подводить напряжение к антенне непосредственно от телевизора через кабель, передающий телевизионный сигнал. Это возможно посредством специального разветвителя, допускающего проход электропитания, определить который можно по надписи Power Pass возле одного из выходов. К этому разъему подсоединяется кабель, идущий на один из ТВ-приемников, с блоком питания на другом конце, подключенным в розетку.

Второй способ актуален, если подобного разветвителя нет в наличии (так как он является достаточно дефицитным товаром). В этом случае обеспечить подвод питания можно с помощью специального переходника. С одной стороны у него антенное гнездо, в которое нужно вставить сепаратор от блока питания. С другой находится внутренняя резьба и игла, которые необходимо накрутить на вход делителя. После подсоединения блока к электросети питание будет поступать даже через обычный делитель.

Блок питания для усилителя лучше брать с регулировкой напряжения, чтобы повышать или понижать его при необходимости. Это может быть актуально, если усиливается сигнал. В этом случае при просмотре цифрового телевидения видео может зависать, пока не будет понижено напряжение.

Сплиттер с усилителем

Если антенный сигнал хороший, но для нескольких телевизоров его недостаточно, можно применить специальный активный сплиттер. Он выглядит как обычный разветвитель, но внутри него находится микросхема и резисторы. При подключении пары телевизионных панелей можно попробовать обойтись без него, но если сигнал делится на три и более части, его нужно использовать в обязательном порядке.

Питание для активного разветвителя подается тем же способом, что и для антенны с усилителем. К выходу с надписью «Power Pass» подключается кабель, идущий на телевизор, с подсоединенным блоком питания с другой стороны (первый способ).
