Паяльник для начинающего радиолюбителя

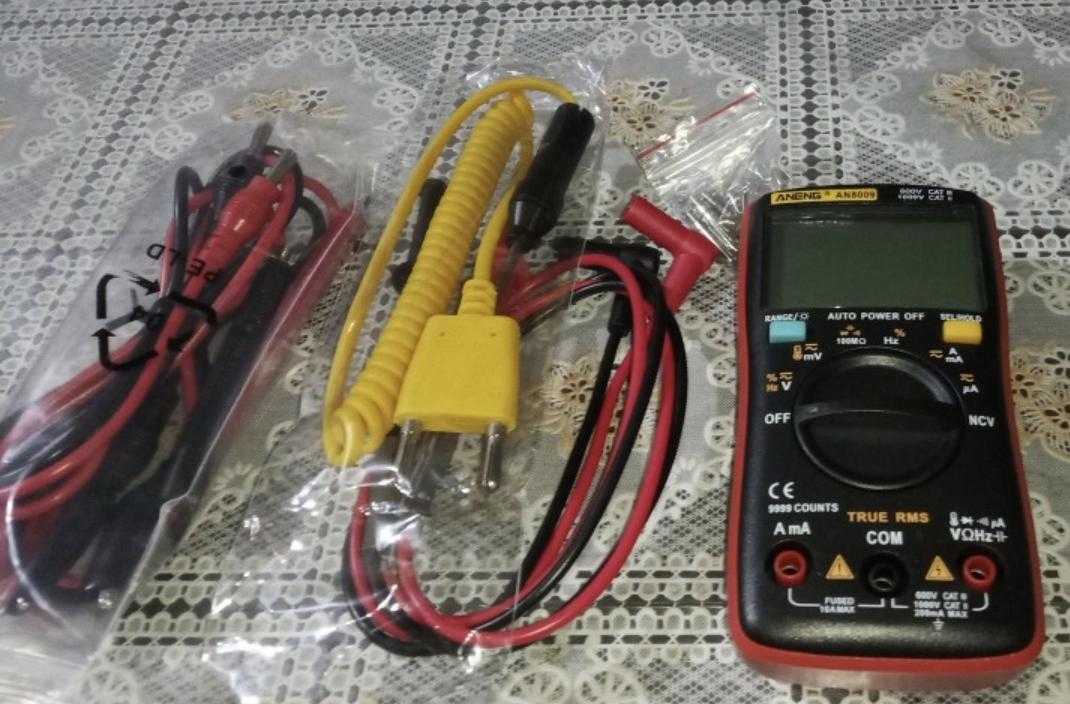

Мультиметр ANENG AN8009

Очень приличный бюджетный девайс с серьезными возможностями. Тестер очень компактный и легкий, его удобно переносить в прилагаемой сумке. Комплектация включает 8 пар разных насадок (щупы, крокодилы), датчик температуры и инструкцию.

Помимо напряжения, тока и сопротивления, мультиметр измеряет емкость, частоту и температуру. Есть возможность проверки диодов и транзисторов. Что особенно нравится в этом гаджете — функция бесконтактного обнаружения сетей переменного тока. С этим приборчиком вы точно не просверлите проводку в стене.

Есть два режима измерений — автоматический и ручной. Автоматика работает хорошо, тестер моментально определяет нужный диапазон и показывает точное значение параметра. Работает от двух батареек, которые в комплект не включены. Это — единственный очень условный «недостаток», все остальное — на высоком уровне.

Мощности и задачи

Паяльник для микросхем — мощность 10-20 Вт
Паяльник для радиодеталей — мощность 30-40 Вт
Универсальный паяльник — 60 Вт
Паяльник для толстых проводов и крупных деталей — 80-100 Вт

В продаже можно найти и более мощные паяльники — от 100 Вт, которые используются для грубого ремонта корпусных конструкций в уличных условиях. Но для этих целей, на наш взгляд, лучше использовать специальный фен или паяльную лампу.

Отвечая на вопрос, какой паяльник выбрать для микросхем, сразу подчеркнем, что в этом деле главная сложность заключается в одновременном расплавлении мест пайки всех ножек микросхемы. Поэтому, именно для микросхем (чипов памяти, контроллеров и пр.) нужно аккуратно пользоваться либо паяльным феном, либо паяльником плавить место каждого контакта и с помощью специального инструмента (либо медной проволочной плетенки, либо оловоотсоса) выбирать из него олово. Для этих целей подойдет паяльник мощностью 20-30 Вт.

Сколько стоит паяльник для микросхем в магазинах и интернете

Подобный вид инструмента достаточно тяжело найти в продаже. Чаще продаются жала для обычных паяльников, которыми можно паять и микросхемы. Но если вы хотите приобрести именно отдельный прибор под эти задачи, то поищете получше и вы увидите что в продаже они всё же есть. Стоимость подобных устройств начинается от 300 рублей, для совсем простых устройств для домашнего и нечастого использования, и может достигать порядка 6-8 тысяч рублей для оборудования, рассчитанного на профессиональное использование.

Будет интересно Устройство амперметра и принцип его действия

Выбирать готовый паяльник для микросхем или сделать его самостоятельно, каждый решает сам. Иногда достаточно в имеющемся паяльнике сменить жало на более тонкое или более удобной формы. Любая работа требует своего инструмента, так и работа по демонтажу или установке микросхем требует специального паяльника, который в умелых руках обеспечит и качественный контакт микросхемы с дорожками платы, и чистоту, и красоту и, главное – нормальную работоспособность установленного прибора.

Инструментарий

При работе по пайке схем и проводов недостаточно лишь наличие паяльника. Для такого вида монтажа потребуются дополнительные материалы, инструменты и оборудование:

Подставка для самого паяльника. Температура жала даже после окончания работ некоторое время может составлять до 300 градусов. Чтобы обезопасить окружающих людей и предметы от ожогов обязательно должна быть подставка. Если нет желания тратить не нее деньги, можно с легкостью сделать ее самому.
Припой. Он представляет собой сплав олова со свинцом, который нужен для контакта с поверхностью.
Канифоль. По сути, это твердая смола, которая применяется для удаления пленок оксида и слоя жира с поверхностей.

Важно: нельзя дышать парами или дымом от припоя и канифоли, так как это негативно сказывается на организме человека

Пинцет. Применяется для работы с мелкими радиодеталями. Лучше всего брать инструмент, концы которого заостренные.
Бокорезы. В основном пригодятся для работы с проволокой и для зачистки проводов.
Напильник. Он используется для спиливания наконечника паяльника при необходимости.
Отвертки. Лучше купить сразу целый набор с различными насадками.

Сворень Р.А. Практическая энциклопедия юного радиолюбителя

Электроника шаг за шагом. Практическая энциклопедия юного радиолюбителя. В практическую энциклопедию радиолюбителя входят популярные рассказы об основах электротехники, электроники и радиотехники, о звукозаписи, телевидении, радиоприеме, электронной музыке, об автоматике и вычислительной технике. В книге много практических схем и описаний конструкций для самостоятельного изготовления. Большую помощь радиолюбителю в его практической работе окажет имеющийся в книге справочный материал. Оставив почти без изменений основную (учебную) часть книги, автор добавил к ней 128 коротких рассказов о современных приборах, методах и применениях электроники, а также разработал для книги 200 новых иллюстраций, объединив их в «Веселый конспект».

На что обратить внимание при покупке паяльника?

Конструкция большинства электрических паяльников идентична. Они состоят из нагревательного элемента с обмоткой трансформатора, вставленного в оболочку из изоляционного материала, и рукоятки, выполненной из древесины или пластика. Рабочий наконечник (жало) предназначен для быстрого переноса тепла от источника к спаиваемой детали. При его изготовлении используют красную медь, которая хорошо выдерживает высокие температуры.

Мощность электрического паяльника

Мощность — наиболее важная характеристика прибора, учитываемая при подборе определенной модели аппарата, так как от нее непосредственно зависит температура нагрева рабочей поверхности. Для спаивания элементов небольших микросхем мы рекомендуем приобрести паяльник, мощность которого не превышает 25 Вт. При использовании более мощного прибора можно повредить микросхему. Спаивание толстых проводов лучше осуществлять паяльником с мощностью 40 Вт.

Материал и форма наконечника

Чтобы прибор служил долго, а спаивание деталей было качественным, рабочий наконечник должен обладать высокой теплопроводностью, способностью скапливать тепло, износоустойчивостью и защитной окислительной пленкой.

Наиболее подходящим материалом для рабочих наконечников считаются медные сплавы. Однако они имеют низкую износоустойчивость и подвергаются коррозии. Стальные и никелевые сплавы довольно прочные и коррозионностойкие, но отличаются очень низкой теплопроводностью. Учитывая эти факторы, современные производители используют для изготовления наконечников различные композитные материалы.

В некоторых моделях используется медное жало, покрытое никелем. Такие наконечники служат довольно долго, но имеют низкий показатель адгезии. Это является существенным недостатком, поскольку к жалу не прилипает расплавленный припой. Медные наконечники с серебряным покрытием стоят немного дороже, но не создают мастеру подобных проблем.

В последнее время производители устанавливают на электропаяльники металлические жала с керамическим покрытием. Они отличаются высокой теплопроводностью, теплоемкостью и не подвергаются коррозии. При работе с таким инструментом нет необходимости постоянно очищать жало.

Наконечники для паяльников выпускают в форме иглы, конуса или клина. Наиболее удобной считается клиновидное жало, которое можно использовать для различных работ. Оно быстрее других нагревается и хорошо держит припой.

Температурный регулятор

Существенным преимуществом современных паяльников является наличие регулятора температуры, который удобно использовать при частых сменах режимов пайки. Они стоят дороже обычных, однако при необходимости могут заменить несколько устройств. Уменьшение температуры целесообразно при работе с тонкими проводами, которые могут поправиться. С таким аппаратам удобно работать со сложными приборами и микросхемами, предполагающими пайку деталей различной толщины.

Материал ручки

Ручка электрического паяльника изготавливается из материала, способного выдерживать высокую температуру. Наиболее подходящим для этих целей считается дерево. Паяльники с деревянными ручками достаточно легкие и не портятся при нагревании. Модели с эбонитовыми ручками очень тяжелые и доставляют неудобства при работе, а с пластиковыми — часто перегреваются.

Какой паяльник лучше: импульсный или обычный

Импульсный вид устройства может собрать своими руками любой радиолюбитель. Детали на подобный прибор можно найти на радиорынке. ИП (импульсный паяльник) работает только во время зажатия кнопки, что дает возможность избежать пустой траты электроэнергии. Быстрое остывание наконечника исключает возможность получения случайного ожога.

При необходимости мастер может самостоятельно заменить выгоревшее жало. Для этого потребуется лишь согнуть медную проволоку и вставить ее в зажимы фиксатора. Единственным недостатком ИП считается масса прибора, которая оказывает влияние на усталость рук в случае продолжительной работы.

В обычном паяльнике это сделать не получится, так как в них функции наконечника выполняет стержневое жало, которое изготавливается в заводских условиях. Для импульсного устройства наконечник можно сделать из медных проводов.

По каким параметрам выбирать Китайский паяльник

Мощность. Этот показатель определяет назначение устройства. Паяльники до 30 Вт хорошо подойдут для домашнего использования и радиолюбителям. Паяльники до 60 Вт необходимы людям, которые постоянно работают с проводами разного диаметра. Паяльники от 60 Вт нужны автомастерам для пайки металлических элементов.

Тип подключения. Паяльник может быть проводным и беспроводным, проводной работает от розетки, а беспроводное устройство может питать аккумулятор или горящее топливо.

Термоперенос. У контактных паяльников жало контактирует с проводами, у бесконтактных соединение прогревается с помощью пламени или горячего воздуха.

Паяльная станция

Помимо паяльника можно приобрести термовоздушную паяльную станцию. Это мощный инструмент в руках радиолюбителя. Данный инструмент оснащен настройкой температуры с точностью до одного градуса. Паяльная станция имеет удобную подставку. C помощью такого прибора можно паять не только мелкие радиодетали, но и выпаивать целые микросхемы из плат за счет горячего воздуха.

Будет интересно Устройство амперметра и принцип его действия

Паяльные станции могут значительно ускорить вашу работу. Но чтобы паять такой станцией, необходим опыт. Для новичков в паяльной станции на первых порах нет необходимости. Достаточно простенького паяльника для обучения мастерству пайки. Но как только вы освоитесь и будете уверенно держать паяльник в руке, то можно подумать о более дорогом оборудовании.

Паяльная станция

Электрические самоделки для гаража

Рассмотрим несколько проектов полезных самоделок для гаража.

Самодельная люстра

Если в гараже у вас слабое освещение, то импровизированная люстра будет очень полезна. Для изготовления раздваивающегося патрона потребуются пара угловых патронов, которые продаются в обычном хозяйственном магазине.

Последовательность действий:

Выводим из патронов провода и скрепляем с помощью пластиковой стяжки. Получаем патрон на две лампы. Остается подсоединить их к электрической сети.
Для этого используем цоколь от люминесцентной лампы. Аккуратно выламываем лампу, затем припаиваем провода из нашей конструкции к контактам цоколя.
Хорошо их изолируем и прикрепляем цоколь сверху патронов.

Использование обычных лампочек в такой конструкции нежелательно — патроны могут сплавиться от нагревания.

Светодиодное устройство

Другим вариантом освещения может стать самодельное светодиодное осветительное устройство.

Для его изготовления понадобятся:

старый люминесцентный светильник;
светодиодная лента;
соединительные провода.

Последовательность изготовления следующая:

На корпус светильника наклеивается в один или несколько рядов светодиодная лента.
Подключаются соединительные провода и подводятся к выключателю светильника.
Собранное устройство тестируется.

Аппарат для точечной сварки

Нужным устройством в гараже станет самодельный аппарат для точечной сварки, основой которого является трансформатор от старой микроволновки.
Необходимое условие — трансформатор должен быть рабочим для того, чтобы не перематывать все обмотки.

Процесс сборки сварочника довольно прост:

Демонтируется трансформатор.
Аккуратно снимается вторичная обмотка.
Удаляются два шунта.
Из толстого провода (диаметром не менее 10 мм) выполняется вторичная обмотка из двух-трех витков.
Из медного прутка диаметром больше проводов изготовляются электроды для контактной сварки.

Самодельный инструмент для точечной сварки

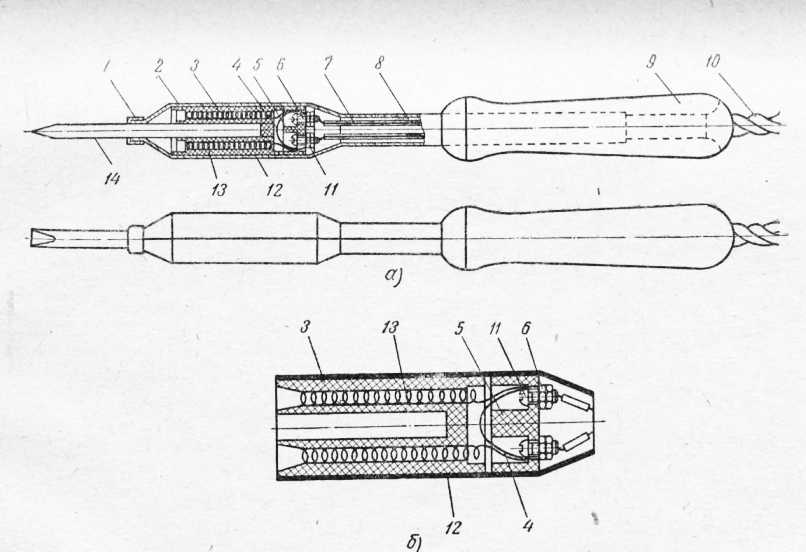

Составные элементы паяльника

Перед тем как выбрать паяльник для дома, стоит посмотреть из чего он состоит. К основным составным частям относятся следующие элементы:

Жало – должно быть сделано из меди, так как этот материал хорошо очищается от нагара. Оно легко в обработке и подготовке. С паяльником можно сразу докупить набор жал, которые будут использоваться на замену уже имеющемуся. Наиболее удобным будет жало прямой формы.
Стержень – должен быть из стойких материалов. Он должен хорошо проводить тепло.
Нагреватель – в простых моделях часто используются обыкновенные нагреватели, которые ни чем не выделяются. Только в профессиональных разновидностях можно найти разнообразие.
Держатель – должен быть защищен от возможного перегрева. Лучшим решением являются деревянные держатели, так как они не портятся от высокой температуры. Эбонитовые оказываются тяжелыми, а пластиковые слишком быстро перегреваются.
Электрический шнур и вилка – шнур должен обладать достаточным уровнем гибкости, чтобы подстраиваться под положения и условия работы, не ломаясь при этом. Вилку лучше брать разборную, но и обыкновенная подойдет для дома.

Более сложные модели могут иметь встроенный трансформатор, частотный преобразователь, у них могут присутствовать кнопки управления, регуляторы мощности и многие другие дополнения. Далеко не всегда подобные вещи актуальны для домашнего использования.

Основные характеристики паяльников

Определяясь, какой паяльник выбрать для дома, стоит разобраться с характеристиками этих устройств. У каждого инструмента есть своим параметры, которые влияют на его функциональность

Здесь приведены основные характеристики, на которые стоит обратить внимание, чтобы купить лучший паяльник

Лучшие паяльники

Для разной ценовой категории и цели можно подобрать свой хороший инструмент.

Профессиональные

Представителем мощных профессиональных паяльников для пайки микросхем на рынке является модель Zubr 55301-200. Большая мощность может быть как плюсом (для опытных мастеров), так и минусом для новичков, которые могут испортить микросхему.

Из основных положительных моментов выделяют:

Наличие на наконечнике покрытия из специального состава, которое способствует высокому качеству пайки, а также защиты самого жала, что увеличивает его срок использования.
Прибор универсален: он подходит для соединения мощных проводов и мелких радиодеталей.
Комфорт в работе: удобная ручка и практичный выключатель прямо на ней.
Встроенный канал заземления, обеспечивающий безопасность при порче изоляции. Также с прибора снимается статика.
Качественные материалы, применяемые для изготовления прибора.

Паяльник Zubr 55301-200

Для мелкой пайки

Исключительно для мелких работ используется и другая модель от этого производителя — Zubr 55402-100. Из плюсов отмечают:

Небольшую мощность инструмента. Это делает его идеальным для новичков при проведении ремонта микросхем.
Особая формы рукояти из двух компонентов, которая обеспечивает удобство и безопасность.
Наличие специальной подставки под паяльник.
Провод заземления для большей безопасности.
Наконечник прибора обеспечивает комфортное выполнение самой тонкой работы.

Прибор Zubr 55402-100

Бюджетные

Наиболее дешевым вариантом будет покупка CXG E60WT. Это довольно компактный паяльник с длиной около 22 см и весом 165 грамм. В конструкции этого паяльника имеет керамический нагреватель.

Устройство модели CXG E60WT

Портативные USB паяльники с АлиЭкспресс

Ebakey

Продолжает обзор портативных USB паяльников модель Ebakey. Она заряжается через USB провод, подключенного к сетевому адаптеру, а тот — к розетке. Температура нагрева – 300-450 градусов. Работает от аккумулятора. Одного заряда хватает на 40 минут. Комплектуется четырьмя наконечниками, припоем.

Плюсы

быстрый нагрев и остывание;
неплохое время работы аккумулятора;
хорошо паяет на минимальном режиме;
низкая цена.

Минусы

мало заказов и отзывов — трудно определить качество прибора.

ANENG LT001

ANENG LT001 — портативный инструмент, который легко помещается в кармане. В качестве питания используется любой источник напряжения на 5 В (подойдет даже автомобильный прикуриватель). Соединение с источником питания производится через USB-кабель. Мощность нагрева отображается на индикаторе. Маленький наконечник на данном делает его идеальным для работы SMD и других небольших паяльных работ. Нагрев паяльника производится менее чем за 15 секунд, а охлаждения — менее чем за 30 секунд.

Плюсы

три режима мощности;
отличная комплектация;
компактность и легкость.

Минусы

качество сборки иногда удивляет (например неровно стоит жало).

XINGWEIQIANG-09 ZD-20U

Паяльник компактных размеров, который легко переносить и хранить. При необходимости подключается к питанию с помощью USB кабеля. Наконечник имеет защитное покрытие, что предотвращает окисление металла. При касании сенсорного переключателя на ручке включится красный светодиодный индикатор. Это сигнал к нагреву паяльника. Уже через 15 секунд он будет готов к работе с пайкой.

Плюсы

портативность;
независимость от электросети;
быстрая доставка.

Минусы

качество удручает.

TS80P

Модернизированная модель на базе TS80. Питание через USB. Заряжаться устройство способно от любых мобильных источников. В наконечник вмонтирован керамический нагревательный элемент. Готовность инструмента к пайке – 8 секунд. За этого время жало нагревается до 300 градусов. На экране отображаются текущие настройки.

Встроенный чип процессора STM32 позволяет обновлять программное обеспечение или настройки параметров паяльника при подключении оборудования к компьютеру и большой диапазон регулировки температуры (100-400 градусов Цельсия)

Плюсы

легкая смена жал;
малый вес и размер устройства;
адекватная цена с учётом высокого качества;
удобство пользования.

Минусы

проблематичная доставка.

TS100

Теперь — о паяльнике TS100. Корпус изготовлен из поликарбонатного пластика вместе со вставкой из нержавеющей стали, где устанавливаются паяльные наконечники. Модель разработана с предохранительной схемой и антистатической структурой. Имеется интеграция с датчиками температуры и ускорения, а также с чипом STM32. Это позволяет точно, стабильно и легко регулировать температуру (диапазон устройства — 100 °C-400 °C). Дополнительно устройство может порадовать автоматическим предупреждением о перегреве.

Плюсы

несколько режимов;
хорошая комплектация;
мгновенный нагрев наконечника и быстрое его остывание;

Минусы

инструкция на китайском языке.

QUECOO

QUECOO — модель паяльника, который входит в список интересных портативных устройств с USB. Готовность прибора к работе составляет менее 15 секунд. Устройство имеет функцию автоматического выключения — нужно лишь подождать 10 минут, пока устройство будет находиться в состоянии бездействия. Отлично подходит для пайки мелких деталей. Вместе с инструментом покупатель получает подставку, провод USB, припой, а также инструкцию.

Плюсы

регулируемая температура;
компактность;
простота управления;

Минусы

нет таковых.

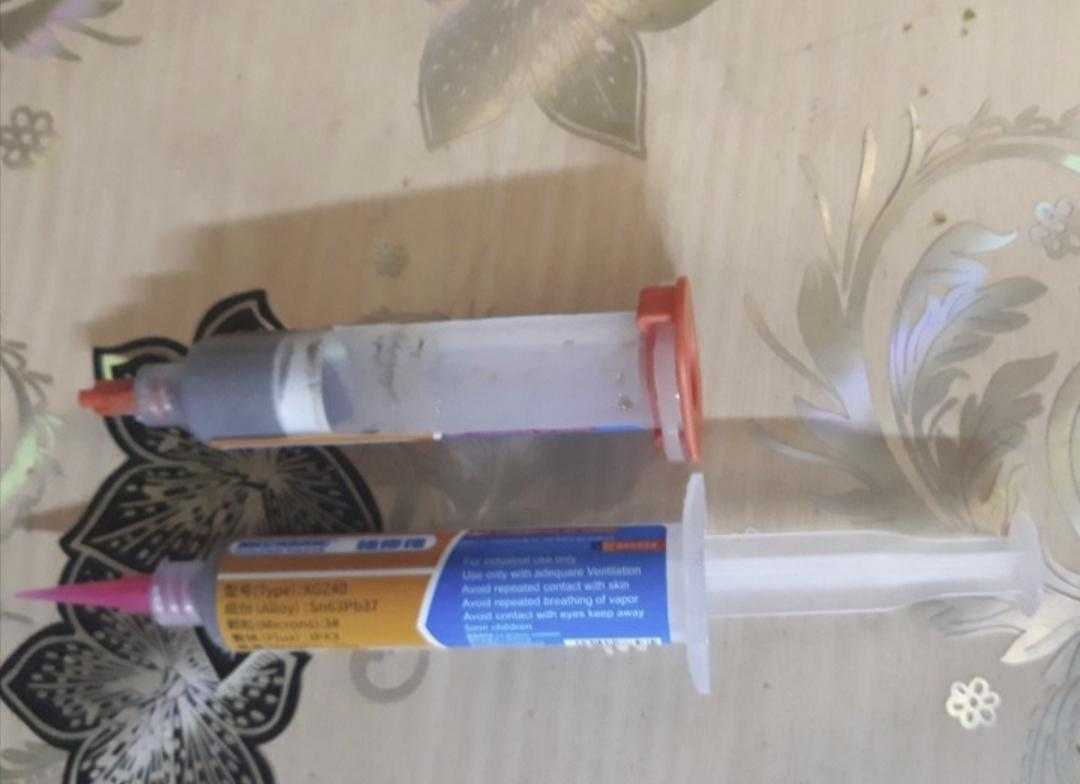

Добротная паяльная паста

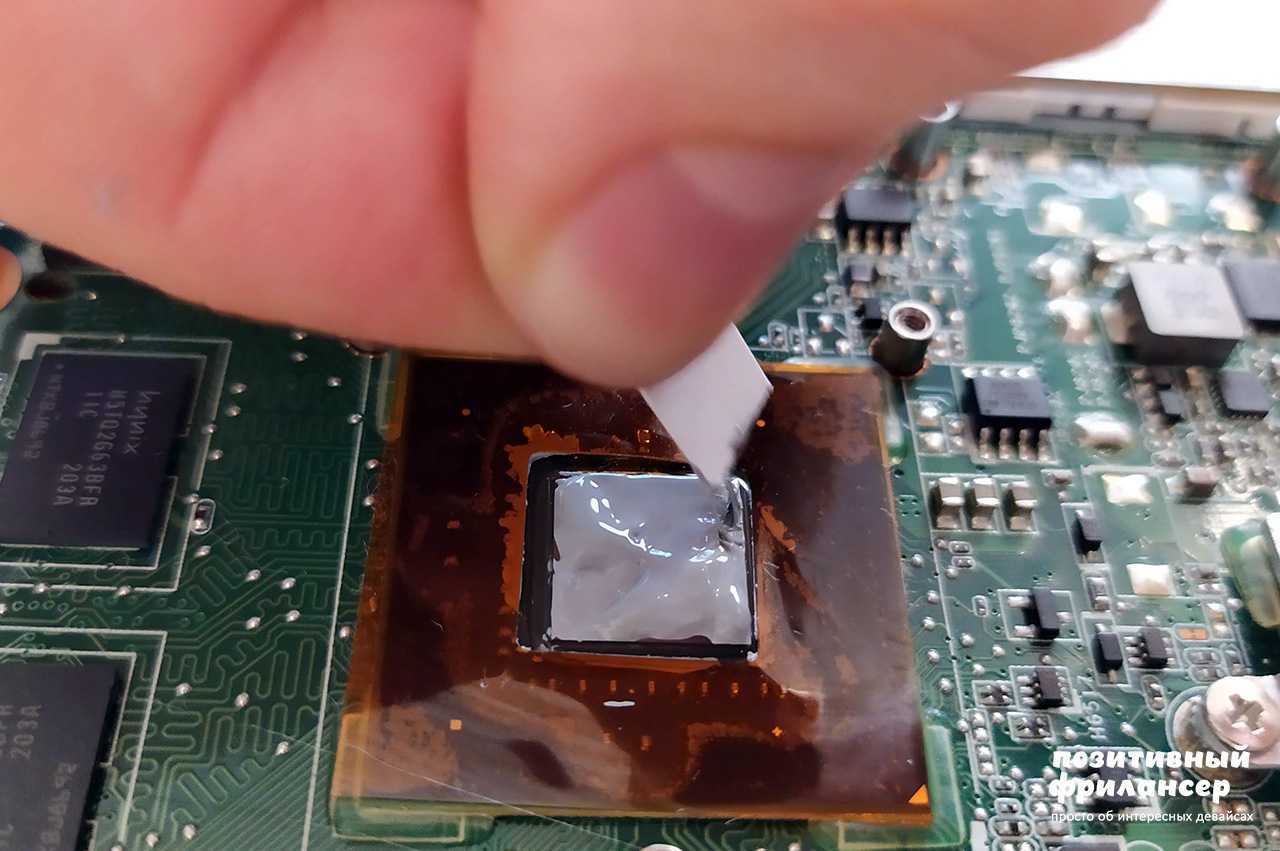

Для пайки BGA микросхем удобно использовать специальную пасту, содержащую припой вместе с флюсом. Вот эта паста поставляется в тюбиках по 10 см3. Довольно удобная упаковка, в тюбике. Пасту легко нанести на плату. Делать это нужно аккуратно, слишком много наносить не следует.

Припой состоит из 63% олова и 37% свинца. Плавится при 183 °C. Если паять термофеном без подогрева платы, то выставлять нужно примерно 300—350 °C. Точнее не скажешь, это зависит от конкретного фена или паяльной станции. Паста хорошо подходит и для работы с профессиональными ИК-станциями.

Рассчитана прежде всего на BGA, но с ней можно паять и SMD. В общем — нужная в хозяйстве вещь. А если вы постоянно ремонтируете мобильные телефоны, так и просто необходимая.

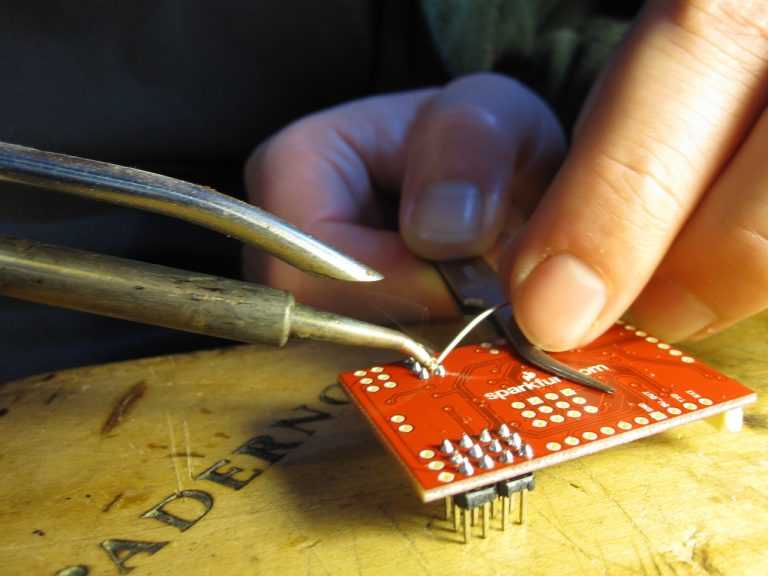

Как работать паяльником

Перед пайкой ЭПСН нужно подготовить к работе. Вот несколько советов:

проверяют прочность крепления паяльного стержня в гнезде нагревательного корпуса;
выявленные остатки старой пайки удаляют наждаком или другим абразивом;
появившиеся раковины на кончике жала зачищают наждаком, искривления выравнивают молотком;
перед началом работ жало лудят; разогретый наконечник погружают в канифоль или другой флюс, затем касаются припоя так, чтобы кончик стержня покрылся слоем расплавленного металла.

Пайка происходит следующим образом:

Каплю флюса переносят жалом на место будущего соединения деталей;
Затем кончиком наконечника набирают припой;
Лёгким движением помещают жидкий металл в место стыка;
После охлаждения пайки удаляют остатки флюса ветошью или специальной жидкостью.

Как выпаять микросхему из платы паяльником легко и безопасно

На сегодняшний день есть множество современных приборов для того, чтобы выпаять микросхему и другие радиокомпоненты из старой платы. Учитывая новейшие технологии, большинство из них дорогостоящие.

Как выпаять микросхему 3-мя способами

Для того чтобы выпаять микросхему с платы можно использовать некоторые способы:

С помощью отсоса.
Использовать специальные насадки.
При помощи паяльника с применением трубочек.
Использование специального фена (подходит для больших плат и схем).

Все эти методы требуют немалых финансовых затрат.

Как использовать самодельный паяльник для микросхем? Работаем по старинке

Но можно найти альтернативу цена/качество, используя старый проверенный «дедовский способ».

Для этого понадобиться всего лишь игла от медицинского шприца.
Ее нужно обточить или просто отрезать острый кончик.
Весь процесс занимает несколько минут.
В отверстие иглы просовывается ножка чипа и с помощью паяльника нагревается припой.
Когда прибой расплавиться, необходимо надавить на иглу чтобы она прошла в отверстие платы, затем немного прокрутить.
Таким образом, можно быстро и легко отпаять микросхему и ее ножки будут как новые.

Вот так с помощью обычного шприца и без финансовых затрат можно отпаять микросхему при помощи шприца.

Используем подручный материал

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

Различные типы жал паяльников

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.
Регулятор мощности

Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы

Благодаря этому, можно одним паяльником выполнять множество видов процедур.
Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

Различные модели паяльников

На что обратить внимание при покупке паяльника?

Мощность электрического паяльника

Материал и форма наконечника

Температурный регулятор

Материал ручки

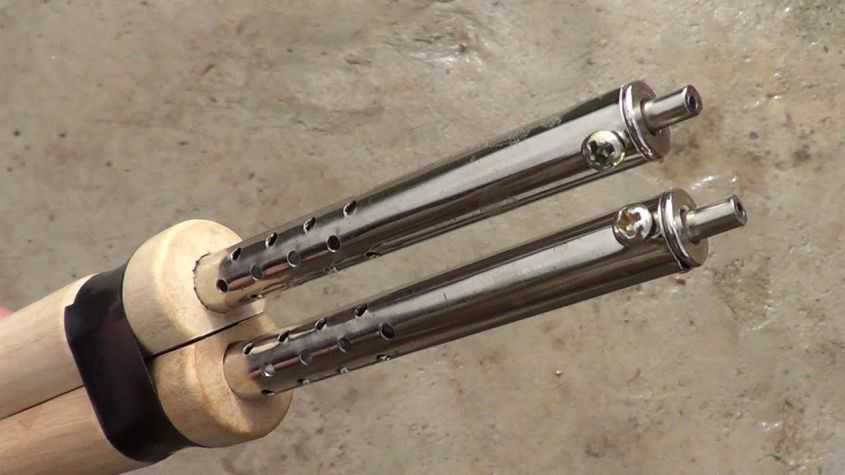

Как сделать паяльник своими руками

Приобретение паяльного инструмента в магазине — не очень выгодное мероприятие: дешевые модели обладают низкой эффективностью и плохим качеством, а за хорошие приборы придется заплатить достаточно большую сумму для подобного рода инструментов. Один из возможных выходов — собрать свой паяльник для электроники. Наибольшее признание получил самодельный прибор на основе резистора, отличающийся удобством применения и надежностью. Изготовление его не займет много времени и не потребует особых навыков.

Одна из схем устройства паяльника своими руками

Необходимые материалы, которые потребуются для изготовления:

Резистор МЛТ, на основе которого и будет собираться прибор. Необходимая мощность резистора в пределах от 0,5 до 2 Вт, сопротивление от 5 до 10 Ом.
Обычная шариковая ручка.
Небольшой кусочек проволоки с диаметром примерно 0,8м м.
Прямоугольный кусок текстолита с размерами 3 см в длину и 1 в ширину.
Толстая проволока из меди (будет идеальным диаметр в 1 мм). Она будет выполнять функцию наконечника.

Сборка изделия проходит в несколько этапов:

С резистора снимается слой лака и краски.
Один из выводов обрезается и на его месте сверлится отверстие диаметром 1 мм.
В передней его части делается пропил, куда установится токовод.
Из листа текстолита вырезается небольшая плата. Ееширокая часть нужна для крепления выводов от резистора, на узкой производится пайка проводов. Пространство между этими частями служит для крепления в шариковой ручке.
В пропил вставляется проволока, затем она припаивается крезистору.
К печатной плате припаиваются итоководы.
Производится крепеж проводов для питания.
Далее они подключаются квходам резистора.
Оставшиеся снаружи элементы устанавливаются внутрь шариковой ручки.

Пример самодельного устройства Починить телефон или какой-либо другой прибор, в котором имеются печатные платы и микросхемы, не составляет труда, если иметь под рукой необходимые инструменты. Для этого, в первую очередь, нужно знать, какой паяльник выбрать для микросхем. Также нужно знать некоторые правила работы с данным инструментом. Если выполнять все требования, то работа будет выполнена качественно и безопасно.

Как правильно выбрать паяльник

Мощность

Этот показатель зависит от вида работы. Мощность до 25 ватт подходит для пайки мелких электронных деталей, мощность в 40 ватт – для работы с толстыми проводами. Более высокая мощность, от 100 ватт и выше, подойдет для пайки крупных деталей. Достоинствами паяльников с большой мощностью является их надежность и широкий спектр функций, но их недостаток в том, что такие приборы не используются в быту.

Мощность домашнего паяльника должна быть от 25 до 40 ватт. Меньший показатель мощности приведет к тому, что пайка займет много времени, а качество результата будет сомнительным. Чрезмерная мощность сделает невозможной пайку деталей, которые могут просто сгореть.

Термостабилизация

Паяльники с термостабилизацией значительно ускоряют процесс пайки, улучшают ее качество, а работать становится намного удобнее, так как предоставляют возможность не только точно выставить нужную для работы температуры, но и поддерживать ее. Это удобно как для новичков, так и для профессионалов. Регулятор температуры бывает как в отдельном корпусе, так и встроенным в конструкцию паяльника.

Достоинства:

автоматическое поддержание нужной температуры;
исключена опасность перегрева;
одним паяльником можно производить работы, требующие разной степени нагрева;
нет необходимости зачищать жало паяльника от окалины.

Недостатки:

оригинальное жало не универсальное;
часто встречаются подделки;
долго нагревается.

Выводы

При выборе паяльника необходимо учитывать многие его показатели, а также ценовую категорию. Таким образом, при покупке инструмента для микросхем можно опираться на следующие критерии:

Мощность.

Приспособление для микросхем обязано быть до 10 Вт. Чем меньше мощность, тем безвреднее пройдет спайка чувствительных радиодеталей.

Модель качественного мини паяльника

Форма и материал наконечника.

Спайку схем нужно производить инструментом, у которого очень тонкое жало скошенной формы. Материал стоит выбирать жароустойчивый. Будет лучше, если можно будет менять наконечник, так как иногда для отсоединения деталей может понадобиться кончик в форме лопатки.

Нагревательный элемент.

Элемент для нагрева выбирают в зависимости от продолжительности предполагаемых действий. Некоторые элементы медленно нагреваются и остывают, они подходят для длительных работ. Быстро нагревающиеся же инструменты рекомендуется применять для недлительного применения.

Производящая фирма.

Выбирая паяльник для микросхем определённой фирмы, стоит почитать отзывы о производителях. А в завершении предлагаем вам посмотреть видео с обзором разных моделей.
