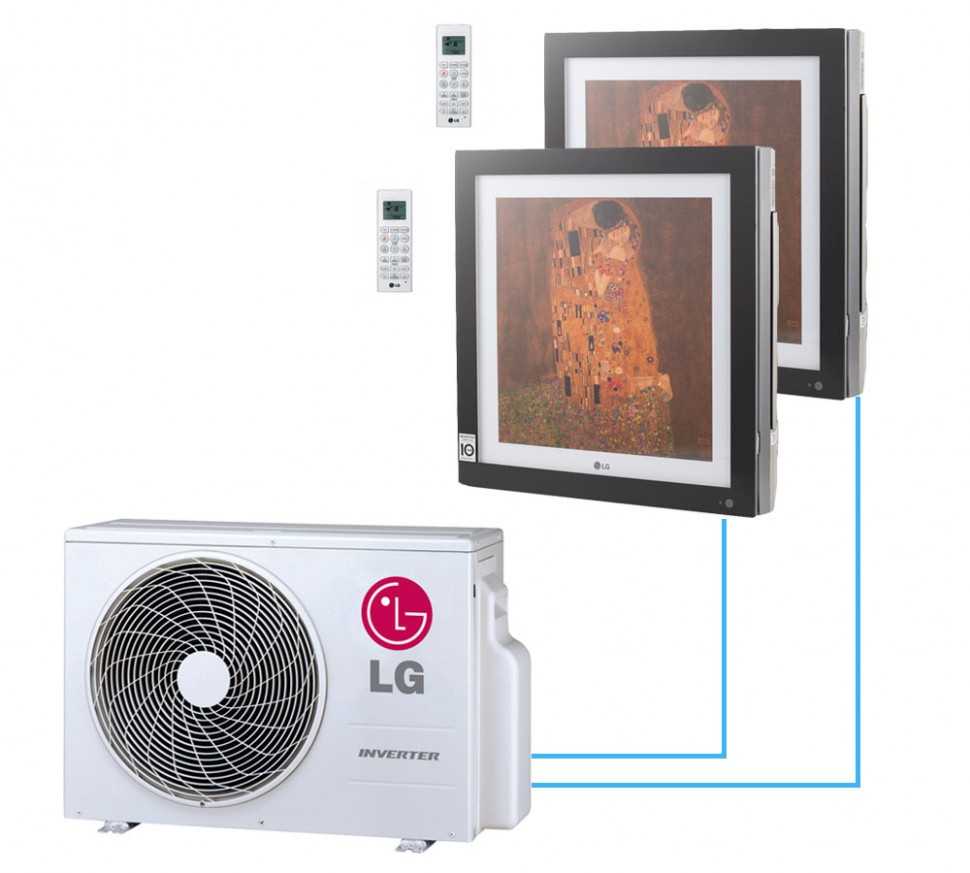

Что означает понятие мульти сплит система и для чего её устанавливают

Коротко о монтаже

В этой статье мы не будем подробно рассказывать, как именно монтировать мультисплит-систему, поскольку это тема для отдельного материала

Дадим лишь несколько важных рекомендаций и обратив внимание на ряд важнейших нюансов

Прежде всего, постарайтесь запроектировать место для системы кондиционирования еще на этапе чернового ремонта. Мультисплит-система отличается большим количеством сложных воздуховодов, которые нужно спрятать в коробах при выполнении чистовой отделки.

При желании воздуховод можно смонтировать в межпотолочном пространстве, если планируется подвесной потолок типа «Армстронг». Этот вариант особенно хорош в офисах и вестибюлях, где традиционно используются подвесные потолки со съемными потолочными плитами. В таком случае можно выбрать мультисплит-кондиционер кассетного типа, его размер совпадает с размерами съемной плиты.

Потолки «Армстронг»

Начните монтаж с установки внутренних блоков. После сделайте разводку трубопровода, и лишь затем приступайте к монтажу наружного блока. Его нужно устанавливать на мощную раму, прикрученную к фасаду на крепкие анкера, поскольку вес и габариты такого блока больше, чем у обычных сплит-систем. Теперь можно соединить трубопровод с внутренним и наружным блоками.

Электромонтажные работы проведите в самом конце, когда все блоки и коммуникации смонтированы. Ну а после можно произвести первый запуск. Обязательно замерьте все параметры кондиционера, в том числе температуру и давление. Если они в пределах нормы, значит монтаж произведен правильно.

Используемые типы хладагентов

В качестве охладителей в сплит-системах применяются разные типы хладагентов. Кратко рассмотрим особенности основных вариантов.

R410A

Азеотропный хладагент, в состав которого входят элементы с идентичными параметрами испарения. В случае утечки характеристики хладагента остаются неименными.

К особенностям R410A относится более высокое давление, что предусматривает более строгие требования к параметрам надежности п прочности контура.

Как результат, возрастает и цена девайса. Одной из причин является высокая цена самого хладагента.

R32

Продвинутый вариант хладагента, имеющий три главных плюса — изотропность, безопасность и эффективность.

Системы кондиционирования с таким хладагентом отличаются большей компактностью. Кроме того, сам состав не несет вреда для окружающей среды, и при необходимости можно с легкостью дозаправить кондиционер.

Из минусов — высокая цена, обусловленная стоимостью R32 и высокими требованиями к конструкции.

R407C

Является альтернативной для R22 (описан ниже), не несет вреда для озонового слоя, но отличается более высокой ценой и рабочим давлением.

В состав входит полиэфирное масло, которое в процессе эксплуатации берет влагу, а это, в свою очередь, приводит к ухудшению качеств работы.

Кроме того, наполнитель отличается неоднородностью по составу, а его элементы имеют разные параметры в плане испаряемости и температуры кипения.

В результате даже при минимальной утечке свойства хладагента ухудшаются, и приходится заново заправлять кондиционер.

R22

Самый старый тип хладагента, имеющий низкую цену и требующий наличия небольшого давления. В результате система более надежна, а цена ниже.

Благодаря однородности, при утечке можно быстро дополнить систему таким же типом рабочего состава.

Но сам хладагент опасен для озонового слоя, из-за чего сегодня он почти не применяется в производстве.

Критерии выбора

При покупке мульти системы с одним наружным блоком следует в первую очередь рассмотреть тип устройства – наборная или стационарная. Первая подразумевает один блок с единым контуром, а количество внутренних блоков выбирается исходя из нужд покупателя

Здесь важно учесть, чтобы внутренние блоки суммарно по мощности не превышали мощность внешнего блока. Минусом системы является невозможность каждую систему настроить отдельно

Стационарная представляет единый набор – наружный блок и несколько внутренних. Чаще всего подобные устройства имеют несколько компрессоров, что делает возможной индивидуальную настройку. Это актуально для жилых помещений.

Прочие критерии выбора ничем не отличаются от покупки классической сплит системы – следует смотреть на мощность, квадратуру, внешний вид и дополнительные параметры

Очень важно при сборке мульти системы – если внутренний и внешние блоки будут подбираться отдельно, не забыть просчитать суммарную мощность.. При покупке мульти системы следует помнить о самом важном недостатке – при поломке внешнего блока вся система выходит из строя

Отдельные устройства не зависят друг от друга и если сломается одна, то остальные продолжат работу. Еще один момент, который неизвестен широкому кругу покупателей – у систем с одним наружным блоком внутренние могут иметь самые разные формы – потолочный, настенный, кассетный, консольный. То есть можно в разные помещения подобрать оптимальные варианты.

При покупке мульти системы следует помнить о самом важном недостатке – при поломке внешнего блока вся система выходит из строя. Отдельные устройства не зависят друг от друга и если сломается одна, то остальные продолжат работу

Еще один момент, который неизвестен широкому кругу покупателей – у систем с одним наружным блоком внутренние могут иметь самые разные формы – потолочный, настенный, кассетный, консольный. То есть можно в разные помещения подобрать оптимальные варианты.

Применение и расположение

Для жилых помещений больше подходят системы кондиционирования, которые функционируют по принципу инверторной технологии. Это обеспечивает наибольший комфорт и быструю смену климатических условий. В небольших офисных помещениях такие устройства также хорошо себя зарекомендовали. Эти системы имеют дополнительные функции, благодаря применению агрегатов, которые оснащены электрическими преобразователями. Инверторный тип сплит-систем обеспечивает существенную экономию электрической энергии, автоматическое поддержание температурных режимов, а также пониженный уровень шумов.

Устройства кондиционирования, которые имеют два внутренних модуля, практично использовать в помещениях, имеющих более одной комнаты. Расположение таких блоков напрямую зависит от того, где размещаются предметы мебели, декора и бытовой техники. Не рекомендуется устанавливать такой тепловой модуль напротив спального или рабочего места, а также в детских комнатах. Наиболее оптимальным вариантом расположения таких приборов является их установка в смежных комнатах, имеющих несопряженные дверные и оконные проемы. Внешний модуль можно расположить в любом месте, однако для удобства его технического обслуживания устройство лучше установить вблизи балкона или лоджии.

Кондиционер сплит и мультисплит – что это и как работает

Кондиционеры существующих типов включают в себя комнатный и уличный блоки. Кондиционеры подразделяются на типы в зависимости от особенностей внутренних комнатных блоков.

• устанавливающиеся на пол;
• прикрепляемые на стену;
• кассетного типа;
• колонные;
• монтируемые на потолок;
• канальные.

Прикрепляемые к стенам кондиционеры в основном используются в помещениях для жизни, однако, их также можно увидеть и в рабочих помещениях.

Сильные стороны настенных кондиционеров:

• широкий ассортимент от различных производителей, за счет чего можно сделать правильный выбор;
• устройство не источает шум, поэтому не нарушит привычный ритм жизни;
• приемлемая стоимость: система выбирается, исходя из доходов семьи;
• оригинальный дизайн, вписывающийся в комнату, оформленную в любом стиле;
• ночью можно включить энергосберегающий режим работы системы.

Слабой стороной настенной сплит-системы считается сложный монтаж, осуществить который могут только специалисты.

Для офисов и достаточно больших квартир лучше использовать канальные кондиционеры. Они отличаются мощностью, за счет чего одновременно могут сделать прохладный микроклимат в трех-четырех больших помещениях. Монтируют эту систему под панелями подвесных потолков, чтобы скрыть ее внутреннюю часть.

Охлаждение комнаты происходит за счет прохождения воздуха по трубной системе, расположенной на потолке. В квартире главный комнатный блок лучше закрепить там, где особо не требуется большая высота потолка, например, в туалете или кладовой.

Канальный тип охлаждения

В других же помещениях система займет всего 8-10 см высоты потолка, где будет располагаться воздуховод. Воздух можно брать не только из помещения, но и с улицы. Для этого делается специальное отверстие, в которое проводится трубка.

Преимущества канального кондиционирования:

• охлаждение одновременно нескольких помещений;
• все коммуникации скрыты потолком;
• можно добавлять уличный воздух.

Негативной характеристикой оборудования является отсутствие возможности выбрать различный режим температуры для каждой комнаты. Температуру задает комнатный блок кондиционера, расположенный в одном из помещений.

устанавливаются в помещениях, где постоянно находится много людей. Это, например, развлекательные центры, кинотеатры, концертные залы, аудитории для проведения конференций. Система способна оперативно и эффективно охладить большое помещение. Все провода и трубы системы кондиционирования располагаются за панелями подвесного потолка.

Кондиционер характеризуется следующими достоинствами:

• отлично вписывается в интерьер, не испортит вид, поскольку скрыт под потолком;
• создано четыре направления движения холодного воздуха;
• коммуникации прикрываются декоративной решеткой, имитирующей потолочную плитку.

Основные виды бытовых сплит-систем

Конструктивное исполнение во многом определяет порядок монтажа и особенности эксплуатации климатического оборудования. Прежде чем приобрести подходящее устройство, стоит ознакомиться с доступными вариантами и особенностями их монтажа. Некоторые сплит-системы производители рекомендуют монтировать в помещениях определенной квадратуры. Предлагаем ознакомиться с наиболее распространенными видами.

В состав системы могут входить внутренние блоки разного типа

Настенные

Наиболее популярный вид, позволяющий эффективно бороться с холодом или жарой. Монтируются в жилых домах и офисных зданиях. Настенные сплит-системы отличаются высоким качеством сборки. Они позволяют эффективно отводить тепло и холод.

Настенные модели пользуются популярностью

Канальные

Монтаж внутреннего блока канальной сплит-системы осуществляется в межпотолочное пространство за подвесным потолком. Для этого предусматривается расстояние 30÷40 см. Для забора и подачи воздуха в помещение предусматриваются специальные воздуховоды, размещаемые в произвольных точках. Благодаря особому конструктивному исполнению внутренний блок устройства производит забор воздуха из комнаты и с улицы (до 25%).

Канальные модели способны вписаться в любой интерьер

Потолочные

Потолочная модель может монтироваться в комнатах прямоугольной формы и позволяет обработать небольшой объем воздуха. Благодаря особому конструктивному исполнению такие устройства направляют воздушный поток вдоль потолка или стены, обеспечивая равномерное распределение кондиционируемого воздуха по всему помещению.

Потолочная модель не обладает большой мощностью

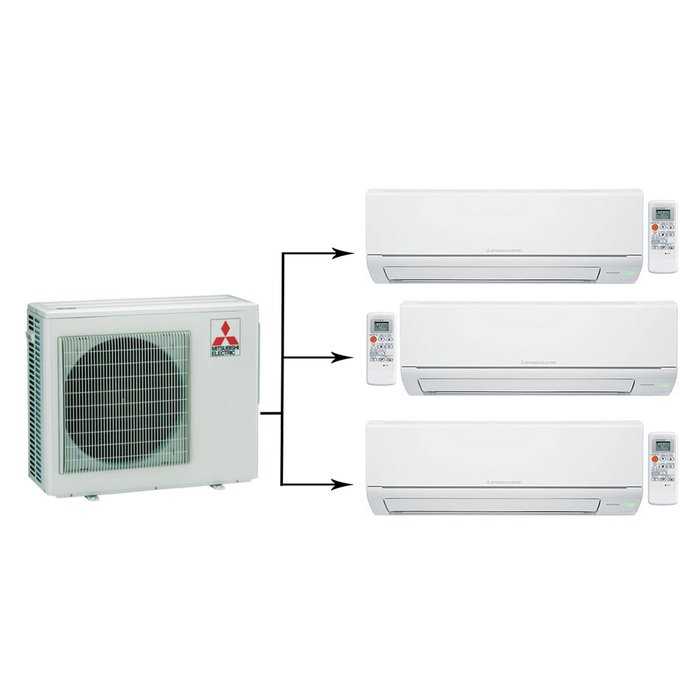

Мульти сплит-системы

В состав системы может входить несколько внутренних блоков. Такие устройства называют мульти сплит-системами. Их конструктивное исполнение позволяет подключать к одному внешнему блоку сразу несколько внутренних.

Купить мульти сплит-систему можно для создания оптимального микроклимата сразу в нескольких комнатах жилого дома. Учитывая, что количество внешних блоков сокращается, эстетичность здания не страдает.

Для каждого помещения можно выбрать свой внутренний блок

Напольные

Климатическое оборудование отличается высокой производительностью. Допускает установку непосредственно о стены комнаты в зависимости от желаемого направления воздушного потока. Имеют более высокую стоимость и мощность по сравнению с настенными аналогами. Отличаются широкими функциональными возможностями.

Напольные устройства не предъявляют жестких требований к месту установки

Кассетные

Кассетную модель стоит приобрести для помещения большой квадратуры с подвесным потолком. Для размещения внутреннего блока системы предусматривается межпотолочное пространство высотой минимум 25 см. Находящиеся в комнате люди видят только декоративную решетку.

Кассетные сплит-устройства способны добавлять до 10% свежего воздуха. Забор воздуха из комнаты осуществляется через центральную решетку внутреннего блока. Пройдя необходимые этапы очистки, воздушный поток через жалюзи распределяется по заданным направлениям.

Кассетные прячутся за декоративной решеткой

Колонные

Сплит-системы колонного типа предназначены для помещений большой площади. Их можно монтировать в комнатах без подвесных потолков. Благодаря особому конструктивному исполнению колонные модели создают достаточно сильный воздушный поток, направляемый сначала в сторону потолка, а затем равномерно распределяемый по объему комнаты.

Колонные сплит-системы отличаются большой мощностью

Устройство

При рассмотрении сплит-системы кондиционирования необходимо изучить конструктивные особенности каждого из блоков.

В составе внутреннего компонента входит:

1. Испаритель — радиатор, разделенный на множество пластин. Используется для передачи холода от фреона, расположенного внутри радиаторного узла.
2. Вентилятор — вал с лопастями, используется для прогона воздушного потока через радиатор (испаритель).
3. Фильтры. Условно бывают нескольких видов: тонкой / грубой чистки, плазменные. Расположены под крышкой. Грубые фильтрующие элементы нуждаются в периодической очистке, а тонкие — монтируются на грубые фильтры и тоже нуждаются в чистке.
4. Лоток для дренажа. Собирает воду, которая появляется при работе кондиционера. На следующем этапе жидкость отводится через дренажную трубку
5. Электронная плата управления. Объединяет все электрическое оборудование, датчики и другие элементы. Берет на себя функции управления всеми компонентами сплит-системы.
6. Корпус. В нем собраны все компоненты блока, отличаются в основном только дизайном.

Современные внутренние блоки имеют много встроенных функций. К основным можно отнести управление температурой, таймер, дисплей с подробной информацией о климате, очистка воздуха от пыли / дыма, ионизация воздуха и т. д.

Что касается наружного блока, то он устроен по-другому:

1. Конденсатор — радиатор из меди или алюминия. Предназначен для обмена теплом между окружающей средой и фреоном. При работе системы охлаждения происходит конденсация фреона и его переход из газообразного в жидкое состояние.
2. Компрессор — сжимает рабочий газ и обеспечивает его движению по контуру устройства.
3. Вентилятор — создает воздушный поток, который проходит через конденсатор. В дорогих устройствах предусмотрена функция регулирования частоты вращения.
4. Фреонный фильтр — находится под компрессорным узлом, защищает от проникновения медной стружки или иного мусора.
5. 4-ходовой клапан — работает на нагрев и охлаждение, применяется для изменения потока фреона внутри системы при изменении режима.
6. Электрическое оборудование. Применяется для управления сплит-системой. В устройствах инверторного типа плата находится во внешнем блоке.
7. Корпус — объединяет все элементы устройства, обеспечивает защиту от негативных факторов.

Внешний блок ставится на фасаде, на крыше, балконе / лоджии, в коридоре, на лестницах или в вестибюле метро.

Установка компрессора во внешний блок позволяет уменьшить шум классической сплит-системы до 24-26 децибел.

Сплит система – что это такое

Системы кондиционирования разделяются на две основные категории: непосредственно кондиционеры и сплит-системы. Разница между ними достаточно простая: у первого все агрегаты располагаются в одном корпусе. У второго компрессор, вентилятор и испаритель располагаются в одном блоке, который называют внешним, потому что он устанавливается на улице. А фен, подающий воздух в помещения, а соответственно и второй испаритель, через который проходит хладагент, располагаются в отдельном блоке. Его устанавливают внутри помещения, поэтому и носит он название внутренний.

Между собой блоки соединены трубками, по которым проходит хладагент, и проводами, соединяющие между собой блок управления во внутреннем блоке и остальным оборудованием во внешнем. Именно такое блочное разделение называется системой. А слово сплит или с английского «split» означает разделять. Поэтому когда говорят о сплит системах кондиционирования, понимают два блока, разделенных стеной.

Принцип работы

В основе принципа работы сплит-системы лежит свойство некоторых жидкостей выделять тепло, когда они начинают конденсировать из парообразного состояния в жидкое, и поглощать его, если все происходит наоборот. Поэтому в первую очередь надо разобраться с комплектацией самого оборудования, то есть, определить, какие приборы и агрегаты входят в состав сплит-системы, и для чего каждый из них предназначается.

Необходимо понимать, что движение хладагента будет проводиться по приточным каналам и отточным, соединяющих два блока между собой. При этом в одном блоке будет происходить испарение, в другом конденсация. Не забываем, что все процессы проходят под бдительным контролем блока управления, где собраны функции управления вентилятором, компрессоров и феном.

Устройство

Как уже было сказано, во внешнем блоке располагаются все основные агрегаты:

• вентилятор, с помощью которого происходит обдув конденсатора во внешнем блоке;
• компрессор, который сжимает фреон, чтобы тот двигался по системе;
• испаритель (он же конденсатор в виде радиатора), внутри него происходит испарение, то есть, переход фреона из жидкого состояния в парообразное;
• терморегулирующий вентиль (ТРВ), который снижает давление хладагента перед тем, как он должен перейти во внутренний блок.

Во внутреннем блоке сплит системы располагается испаритель, где фреон обратно превращается в жидкость, и фен, который и обдувает испаритель. Сегодня многие производители снабжают внутренний блок фильтром тонкой очистки, который очищает воздух от пыли, табачного дыма, некоторых разновидностей бактерий и вирусов. В его состав могут входить три разных фильтрующих элемента: электростатически заряженный фильтр, угольно-волоконный и дезинфицирующий. Именно в таком порядке они и устанавливаются. Данная система фильтрации гарантирует, что в помещении всегда будет чистый воздух, потому что установленные фильтры могут через себя пропустить частицы размером не больше 0,001 мкм.

Надо понимать, что сама система кондиционирования – это схема последовательного соединения некоторых агрегатов в единую цепь. То есть, вся сеть собирается в своеобразный холодильный контур. В него входит четыре основных прибора: компрессор, ТРВ, конденсатор и испаритель из внутреннего блока.

Работает система так:

1. Из испарителя в компрессор движется газообразный хладагент. Его давление 3-5 атм., температура в пределах 10-20С. Здесь происходит сжатие фреона до 20-25 атм., а значит, у него тут же поднимается температура до +90С.
2. В таком состоянии он поступает в конденсатор, который обдувается вентилятором. А так как температура на улице всегда ниже температуры хладагента, то последний начинает превращаться в жидкость, то есть, конденсировать с выделением тепла. Температура падает до +10-20С, а давление остается прежним.
3. Теперь надо понизить давление до 3-5 атм., для чего используется ТРВ. Здесь не только падает давление, но еще раз снижается температура, а часть фреона испаряется.
4. После чего хладагент с пониженной температурой и давление переходит в испаритель во внутреннем блоке, который обдувается феном. И процесс повторяется.

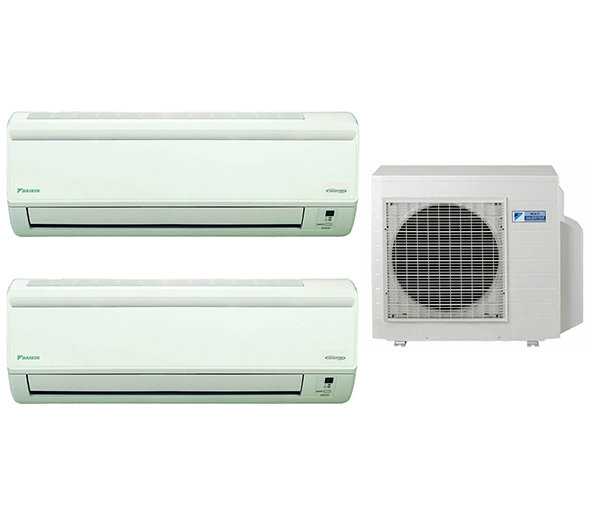

Уместность «двойной» сплит-системы

В частном секторе обычно нет проблем с установкой нескольких приборов для разных помещений. Но если владелец не желает портить фасад несколькими громоздкими коробами, тоже есть смысл рассмотреть мульти-сплит.

Многоэтажки бизнес-класса оборудованы централизованными системами, поэтому вопрос кондиционирования отдельно взятой квартиры снимается. В остальных случаях монтаж климатического оборудования должен соответствовать определенным правилам.

Габариты устанавливаемых подвесных блоков, например, канальных или кассетных системы, ограничены высотой потолков. Установлена квота и на общее энергопотребление в квартире, которое регулирует мощность подводимого электричества. Но больше всего правил касается внешних блоков.

В Европе внешние блоки давно монтируются на крышах или выводятся на внутреннюю сторону двора, что сохраняет эстетичность фасадов

На фасаде и с внешней стороны некоторых зданий монтаж климатического оборудования запрещен законом или индивидуальными эксплуатационными правилами. Но жильцам предложены выделенные места для таких целей на балконе, крыше, техническом этаже, в специальных нишах.

На небольших площадках квадратных метров недостаточно. Одной квартире обычно выделяют всего одно место размером около 60 см на 1,5 м. Самым целесообразным решением в этом случае станет установка упрощенной системы мульти-сплит.

Достоинства и недостатки

Мультисплит-системы на 3 комнаты активно применяются для создания нужной температуры в разных по площади помещениях. Их можно использовать на нагрев комнат и на охлаждение в зависимости от уличной температуры.

По сравнению с обычными кондиционерами сплит-системы на 3 комнаты обладают следующими преимуществами:

1. Мощность внешнего прибора. У МСС устанавливают модули с увеличенной производительностью, позволяющие совершать воздухообмен в больших помещениях.
2. Бесшумность работы. Достигается за счет выносного компрессора, работающего довольно шумно.
3. Большой выбор. Модули отличаются от простых кондиционеров видом, формой, размером, креплением (потолочные, настенные, напольные).
4. Установка одного внешнего блока. Когда на фасаде здания нет места для монтажа нескольких устройств, обосновано применение мульти сплит-системы.

Недостатки устройства:

• Сложная установка модулей. Для оборудования канального комплекса необходимо проводить соединяющие наружный прибор и комнатные узлы коммуникации, а также воздуховоды.
• Монтаж сплит-системы с двумя внутренними блоками может быть только постоянным. Передвигать и переставлять их на другое место невозможно. Демонтировать такое оборудование можно, но это должны делать специалисты.
• При поломке наружного модуля все комнаты остаются без кондиционирования.

Выбор производителя

Когда выбран тип кондиционера, приступим к выбору модели. Многочисленные производители со всего мира предлагают потребителям огромное количество моделей кондиционеров, причем, порой характеристики совпадают, а вот цены разнятся. Чтобы выбор стал правильным, стоит рассмотреть, какие производители представляют свои товары на рынке.

Категория «эконом»

Достаточно приемлемые цены выставляют на свою продукцию итальянская фирма Dantex, японская компания Shivaki и корейский производитель Hyundai. Производственные мощности этих компаний находятся в Китае, однако, процесс полностью контролируется фирмой-собственником. Для создания всех видов кондиционеров применяют только наиболее качественные материалы. Каждая фирма предлагает потребителям множество моделей и линеек, зачастую не уступающих по функциональности более дорогим и известным брендам.

Если бюджет ограничен, стоит обратить внимание на Pioneer KFR25BW / KOR25BW – кондиционер из ряда настенных сплит систем:

• Оснащен генератором анионов.
• В приборе есть функция запоминания настроек.
• Предусмотрена опция против образования льда.

Pioneer KFR25BW / KOR25BW – можно назвать лучшим соотношением качества и цены.

Pioneer KFR25BW / KOR25BW

Категория «миддл»

Это средний класс оборудования, здесь представлены японские компании Panasonic и Toshiba. Каждая модель производителей сочетает в себе хорошее качество и приемлемые цены. Самые недорогие модели производителей прослужат довольно долго без поломок. Если пользователь останавливает свой выбор на марке премиум класса, рекомендуется рассмотреть

Hitachi RAK-70PPA / RAC-70WPA – является настенной сплит-системой:

• Мощность охлаждения способна достигнуть 7000.
• Для удобства предусмотрен пульт дистанционного управления.

Hitachi RAK-70PPA / RAC-70WPA можно назвать лучшим кондиционером из категории «миддл».

Hitachi RAK-70PPA / RAC-70WPA

Категория «премиум»

Лучшими производителями кондиционеров сейчас считаются компании Daikin и Mitsubishi. Именно на них ориентируются и равняются более слабые производители. Кондиционеры этих производителей отличаются надежностью.

Компания Daikin существует уже более 80 лет и производит именно кондиционеры. Перед отправкой на продажу каждый кондиционер тестируется, а весь процесс производства находится под постоянным контролем, что позволяет гарантировать высокое качество изделий. Специализирующаяся кроме автомобилей еще и на кондиционерах фирма Mitsubishi за год производит под 3 млн кондиционеров. Независимые эксперты утверждают, что пока в мире нет ни одного производителя, чьи бы кондиционеры стали лучше, чем продукция Mitsubishi.

Стоит обратить внимание на модель Mitsubishi Electric MSZ-DM25VA / MUZ-DM25VA:

• Оснащена экономичным и самым надежным инвертором нашего времени.
• При сборке кондиционера применяется качественный пластик, обеспечивающий тихую работу техники (всего 22 Дб) даже при больших нагрузках.
• Дополнительно прибор оснащен фильтром против пылевых клещей, шерсти питомцев.

Mitsubishi Electric MSZ-DM25VA / MUZ-DM25VA

Mitsubishi Electric MSZ-DM25VA / MUZ-DM25VA можно назвать удачной покупкой. Кондиционер обладает лучшими показателями мощности охлаждения/обогрева.

Разновидности кондиционерных блоков

В состав кондиционера входят внутренний и наружный модуль, последний размещается вне здания. Это вызвано шумной работой вентилятора и компрессора, а также независимым отводом теплого воздуха в атмосферу.

Несмотря на разнообразие кондиционеров, их внешний модуль всегда имеет одинаковые составные части:

1. Компрессор. Он способен сжимать фреон и придавать определенное движение по контуру.
2. Конденсатор, находящийся в наружном блоке. Он превращает хладагент в жидкое состояние.
3. Испаритель. Радиатор расположен внутри аппарата – служит для преобразования фреона из водянистой фазы в газообразное положение.
4. Терморегулирующий вентиль (ТРВ). Посредством прибора понижается напор хладагента.
5. Вентиляторы. Задача этих устройств заключается в обдуве испарителя и конденсатора, чтобы создать более интенсивный теплообмен с атмосферой.
6. Фильтры. Эти части кондиционера предохраняют контур от попадания посторонних частиц (грязи, пыли)

Работа кондиционера в режиме обогрева

Он представляет собой переплетение трубок с пластинками, которые увеличивают плоскость теплообмена. По капиллярным сосудам движется хладагент с определенной скоростью и температурой.

Предлагаем ознакомиться Как почистить фильтр кондиционера

Вентилятор (крыльчатка, вал). Для быстрого охлаждения помещения, необходимо воздушный поток принудительно прогнать через охлажденный радиатор. В этом и помогает данная крыльчатка.

У многих моделей испаритель как бы очерчивает конфигурацию вентилятора, тем самым делая компактной установку внутреннего модуля. При этом создается эффективная циркуляция воздушных масс.

Мотор вентилятора. Он крепится специальным кронштейном к коробке модуля и служит для вращения крыльчатки.

Дренажная ванночка. Во время работы кондиционера на радиаторе образуется конденсат. И вот для его сбора существует данный лоток. В нем, кроме влаги, собирается пыль, грязь и прочие посторонние частицы. Поэтому, для лучшего ухода за ним, данное приспособление съемное.

Командный блок. Данная микросхема представляет собой плату, к которой через провода подходят все значимые пусковые элементы двигателей и датчиков.

Фильтр грубой очистки. Он выглядит как сетка из пластмассы, к которой прилипают мелкие частицы пыли, грязи, шерсти. Очищать такой фильтр нужно один раз в две недели во избежание перегрузки двигателя.

Устройство внутренних и уличных модулей всех «сплитов» одинаковое, за исключением некоторых мелочей. Агрегаты делятся на виды по способу размещения комнатного блока:

1. Самые распространенные – настенного типа. Из названия ясно, что модуль подвешивается на стену внутри помещения.
2. Канальные (бескорпусные) модели встраиваются в прямоугольные воздуховоды системы кондиционирования частного дома.
3. Кассетные блоки крепятся к перекрытию, охлажденный воздух подается в 4 направлениях сверху вниз. Корпус агрегата прячется за подвесным/натяжным потолком, на виду остается нижняя панель.

   Слева направо: колонный, кассетный и потолочный модуль

4. Модуль колонного типа ставится на пол в удобном месте. Название произошло от формы агрегата – узкий высокий корпус напоминает колонну (изображена выше на фото).
5. Потолочные блоки приплюснутой формы монтируются к перекрытию. Не нуждаются в дополнительной облицовке подвесными потолками.
6. Напольные версии крепятся к стене на высоте 10…30 см от пола согласно инструкции производителя.

Отдельного упоминания заслуживают мульти-сплит-системы, состоящие из одного наружного мощного блока и 2—4 внутренних. Такая СКВ способна поддерживать разную температуру в нескольких комнатах и применяется в исключительных ситуациях, когда нельзя разместить на фасаде здания 2—3 отдельных модуля.

• более высокая цена оборудования при одинаковой стоимости монтажа;
• внешний мультиблок не позволяет одновременно охлаждать и нагревать два соседних помещения, допускается работа только в одном режиме;
• наружный агрегат отличается габаритами и приличным весом;
• стоимость сервисного обслуживания возрастает из-за увеличенного объема фреона и сложного устройства блока, в котором может стоять 2—3 компрессора.

В больших торговых центрах и производственных зданиях используются промышленные сплит-системы – центральные и крышные roof-top кондиционеры. В них блоки тоже разделены – внутри помещений стоят фанкойлы, приточные агрегаты, снаружи – модули очистки, нагрева и охлаждения (чиллеры).

Типы

У сплит-систем кондиционирования предусмотрен один внешний и от одного до десятка внутренних блоков, подключаемых к основному (тому, что находится на улице).

По типу такие системы делятся на несколько видов: канальные, настенные, кассетные, напольно-потолочные, колонные.

Канальные

Предназначены для обслуживания больших площадей, которые часто делятся на несколько отдельных помещений.

Конструктивно состоят из двух блоков: наружного и внутреннего. Отличие в том, что внутренние узлы находятся над подвесными потолками и спрятаны.

Некоторые модели устанавливаются в чуланах. При этом воздух, который отходит от внутреннего блока, направляется внутрь помещения.

Настенные

Наиболее востребованные сплит-системы, созданные для применения в магазинах, квартирах, офисах и загородных домах.

Такие устройства рекомендуются для применения в помещениях с площадью от 10 до 100 квадратных метров. Наружная часть, как правило, фиксируется на улице, а внутренняя — в помещении.

По сути, именно такие устройства мы себе покупаем для установки дома или в офисных помещениях.

Кассетные с подачей воздуха в четыре стороны

Главным отличием является внутренний блок, который крепится под потолком. Чаще всего монтируется в бизнес-центрах, больших офисах, квартирах на этапе постройки, административных зданиях и кафетериях.

Напольно-потолочные с горизонтальным или вертикальным размещением

Универсальные устройства, которые чаще всего размещаются под потолком или возле пола.

Расположение зависит от конфигурации комнаты, а место монтажа определяется с учетом особенностей интерьера.

Установка таких моделей актуальна в том случае, когда применение других сплит-систем невозможно.

Иногда такие устройства монтируются из-за высокой скорости подачи воздуха, что актуально в больших помещениях — торговых центрах, офисах, конференц-залах и т. д.

Колонные

Раздельные системы с внутренним колонным блоком. Такие устройства часто называют шкафными кондиционерами из-за соответствующего внешнего вида.

Они не крепятся к полу, а ставятся в нужном месте, что упрощает вопрос монтажа. Остается только решить вопрос с подключением и подводом фреона.

В некоторых случаях могут крепится к стене. Устанавливаются в больших помещениях, имеют мощность от 8 до 20 кВт.

Тип блока выбирается с учетом поставленных задач. К примеру, для дома, квартиры, номера гостиницы и дачи подойдут канальные или настенные.

Для больших помещений лучше использовать последние три типа.

Заключение

Зачем же люди выбирают эти сложные и уязвимые системы? Дело в том, что очень часто невозможно разместить на фасаде здания большое количество внешних блоков. Или внешний блок располагается в технологическом помещении, где опять же нет возможности ставить несколько агрегатов. В таких случаях выбор конечно же останавливается на мультисплит-системах.

• https://vsekondicioneri.ru/blog/multi-split-sistema-ili-dva-konditsionera
• https://www.air-ventilation.ru/Chem-otlichayutsya-multizonalnye-konditsionery-ot-split-sistem-i-multi-split-sistem.htm
• https://www.airclimat.ru/Chem-otlichayutsya-multizonalnye-konditsionery-ot-split-sistem-i-multi-split-sistem.htm
• http://www.skn.ru/biblio/vs.html
• https://www.airvek.ru/split-system-or-multisplit-system

Итоги

Какую систему кондиционирования выбрать: мультисплит или обычную? Все зависит от ваших потребностей. У мультисплит-системы нет конкурентов, если планируется установка сразу нескольких кондиционеров для охлаждения, нагрева или очищения воздуха во всех комнатах. Такие системы незаменимы в спортзалах, офисах, многокомнатных квартирах и вестибюлях.

Но вы должны понимать, что мультисплит и другие современные типы кондиционирования — это технически сложные агрегаты, за которыми важно правильно ухаживать. Правильный монтаж и своевременное техническое обслуживание сохранят работоспособность кондиционера на долгие годы
