Кардан Рено Дастер ( купить карданный вал Renault Duster 370002820R )

На автомобиле Рено Дастер как и на всех кроссоверах и полноприводных машинах установлен КАРДАННЫЙ ВАЛ, он служит для передачи крутящего момента от КПП, либо раздатки к редукторам переднего и заднего моста. Эта неотъемлемая часть трансмиссии полноприводных машин.

Малейшая неисправность в подшипниковых (шарнирных) узлах, требует внимания и скорейшего ремонта кардана (замена крестовины / крестовин, замена подвесного подшипника, балансировка кардана) либо его полной замены на новый кардан Renault Daster.

Как выявить неисправности карданного вала?

Зачастую при выходе из строя кардана, водитель чувствует малую или высокую вибрацию, передающуюся на кузов автомобиля, не постоянную, а возникающую на определенных скоростях и оборотах двигателя. Так же возможен свист от подвесного подшипника за счет осушения, отсутствия смазки в подшипнике. Щелканье крестовины возникает в том случае, когда чашки (игольчатые подшипники) крестовин разрушены, вследствие этого тело крестовины свободно перемещается в проушинах фланца, фланца-вилки. При начале движения, переключения передач, можно услышать металлический стук.

Наиболее распространённой поломкой кардана Рено Дастер, является заклинивание крестовины. Карданный вал Renault Duster имеет в своей конструкции: две керненных крестовины 19×55.5 (крестовина 19×55.7). Неразборные крестовины, рекомендуется менять только в специализированных мастерских, производящих ремонт карданных валов при наличии специального оборудования. Качественная замена крестовины (крестовин) Renault Daster, прослужит 100-120 тыс. км пробега. Балансировка кардана обязательна при замене крестовин!

Зачастую карданные валы могут выйти из строя раньше времени срока эксплуатации (ресурса запчастей) по неосторожности, к примеру, при езде по внедорожью можно погнуть трубу кардана заехав на камень, появится вибрация, так как погнутая труба вызывает высокое радиальное биение при вращении вала. На строительных площадках наматывает на карданы тросы, веревки и так же гнет трубы карданных валов

Выход из данной ситуации есть, необходимо произвести замену трубы, с последующей динамической балансировкой вала.

Когда карданный вал не подлежит восстановлению и Вам необходимо купить кардан Renault Duster (Рено Дастер), купить крестовину Renault Duster (Рено Дастер) или же другие запчасти Renault, Вы смело можете положиться на нас.

Описание ремонта

После обнаружения неисправности следует найти замену испорченной детали. Если она имеет брак или пришла в негодность, требуется новая запчасть. Устанавливать бывшее в эксплуатации изделие не рекомендуется. Оно может повлиять на срок службы вала, заметно его уменьшив.

Поскольку новый карданный вал стоит дорого, сначала нужно заменить крестовину или подвесные подшипники. Это может решить проблему. Найти инструменты для ремонта Renault Duster 4х4 несложно.

Демонтаж элемента

На этом этапе важным является не сам демонтаж, а нанесение на лист бумаги схемы установки с обозначением всех посадочных креплений крестовины.

Дальнейшие работы проводятся в следующей последовательности:

1. Фотографирование карданного вала.
2. Нанесение пометок на места расположения вилок шарниров, фланцев вала и муфты.
3. Выкручивание болта, который присоединяет вилку к муфте.
4. Проворачивание вала и откручивание оставшихся 3 болтов.
5. Выдвижение кардана вперед.
6. Вывод центрирующего буртика вилки из фланца электромагнитной муфты.
7. Откручивание 2 болтов кронштейна промежуточной опоры.
8. Отсоединение детали от раздаточной коробки.
9. Извлечение кардана.

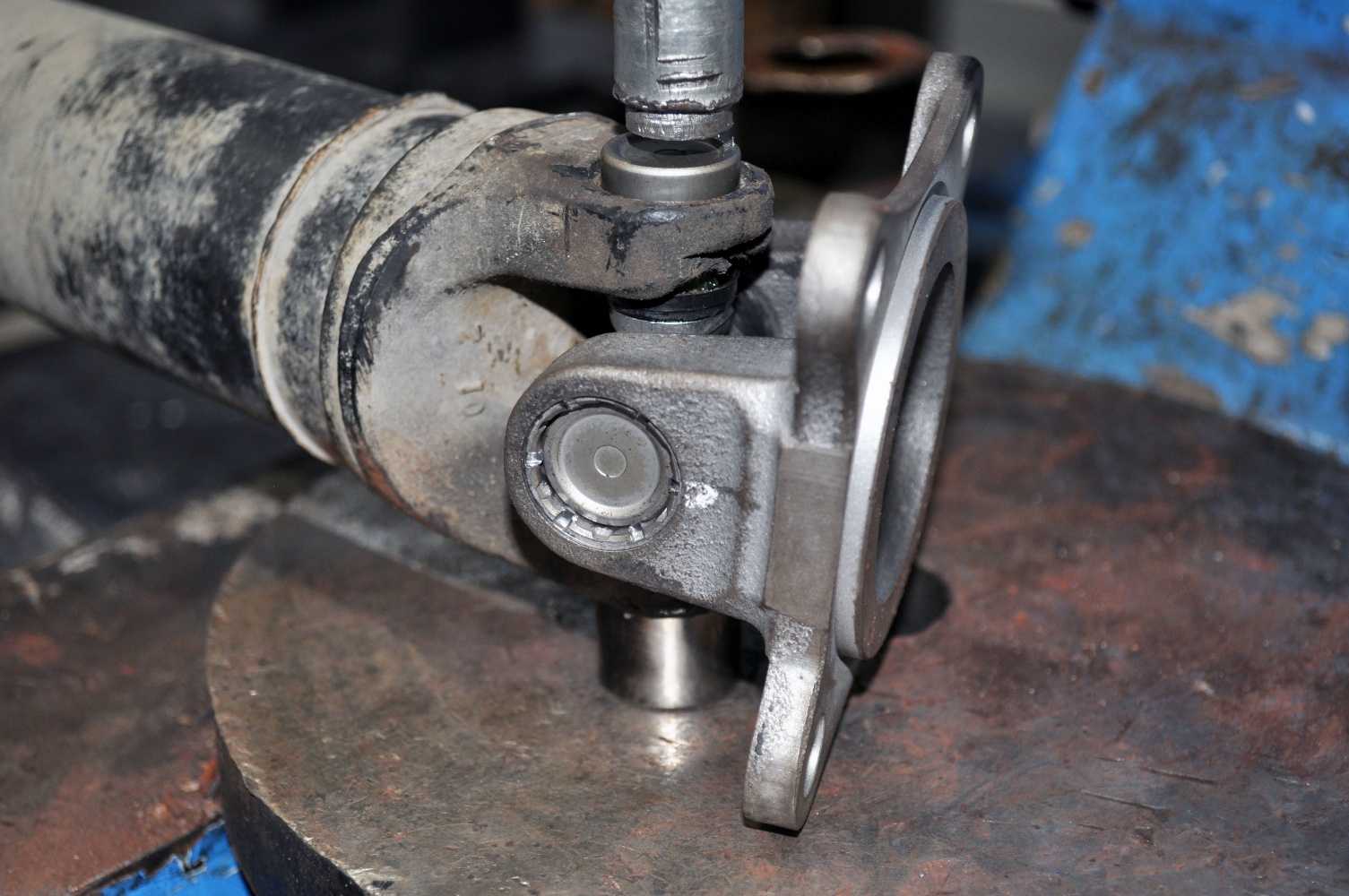

10. Извлечение старой крестовины выбиванием или с использованием специального съемника.

Ремонт или замена

Установку новой запчасти начинают с развертки и смазывания посадочных мест. После чего ее закрепляют на основной детали с использованием гидравлического пресса.

Некоторые автовладельцы считают, что проделав работу по снятию кардана, необходимо заменить не только крестовину, но и подвесной подшипник. В нем часто обнаруживают люфт, который приводит к шуму.

Наличие вибраций после завершения ремонта вынуждает собственника проводить балансировку вала.

Конечно же лучше заменить карданный вал в сборе, как рекомендуют дилеры. Вопрос только в цене. Менять крестовины в два раза дешевле, но есть проблемы с качеством не оригинальных запчастей и с их качественной запрессовкой. Часто бывает так же что из-за несвоевременного обращения выходят из строя не только крестовины, но и посадочные места. В таком случае только замена вала в сборе.

📌что такое карданный вал

Кардан это механизм, передающий вращение от коробки передач на редуктор заднего моста. Задача усложняется тем, что эти два механизма расположены в разных плоскостях по отношению друг к другу. Карданами оснащаются все модели автомобилей, задние колеса которых являются ведущими.

Кардан трансмиссии устанавливается вдоль выхлопной системы автомобиля и выглядит в виде длинной балки, идущей от коробки передач до заднего моста. Он оснащен минимум двумя крестовыми шарнирами (по одной с каждой стороны), а в узлах с небольшим смещением осей – одним.

Подобная передача используется также в системе рулевого управления авто. Шарнир соединяет рулевую колонку с расположенным в другой плоскости рулевым механизмом.

В сельскохозяйственной технике такое устройство используется для подсоединения дополнительного оборудования к валу отбора мощностей трактора.

Описание принципа работы передачи карданного типа составил итальянский инженер и философ Дж.Кардано. В автомобилестроении данную схему успешно применил промышленник Луи Рено на модификации автомобиля «De Dion-Bouton» (1898 г.).

Крестовина как основа кардана

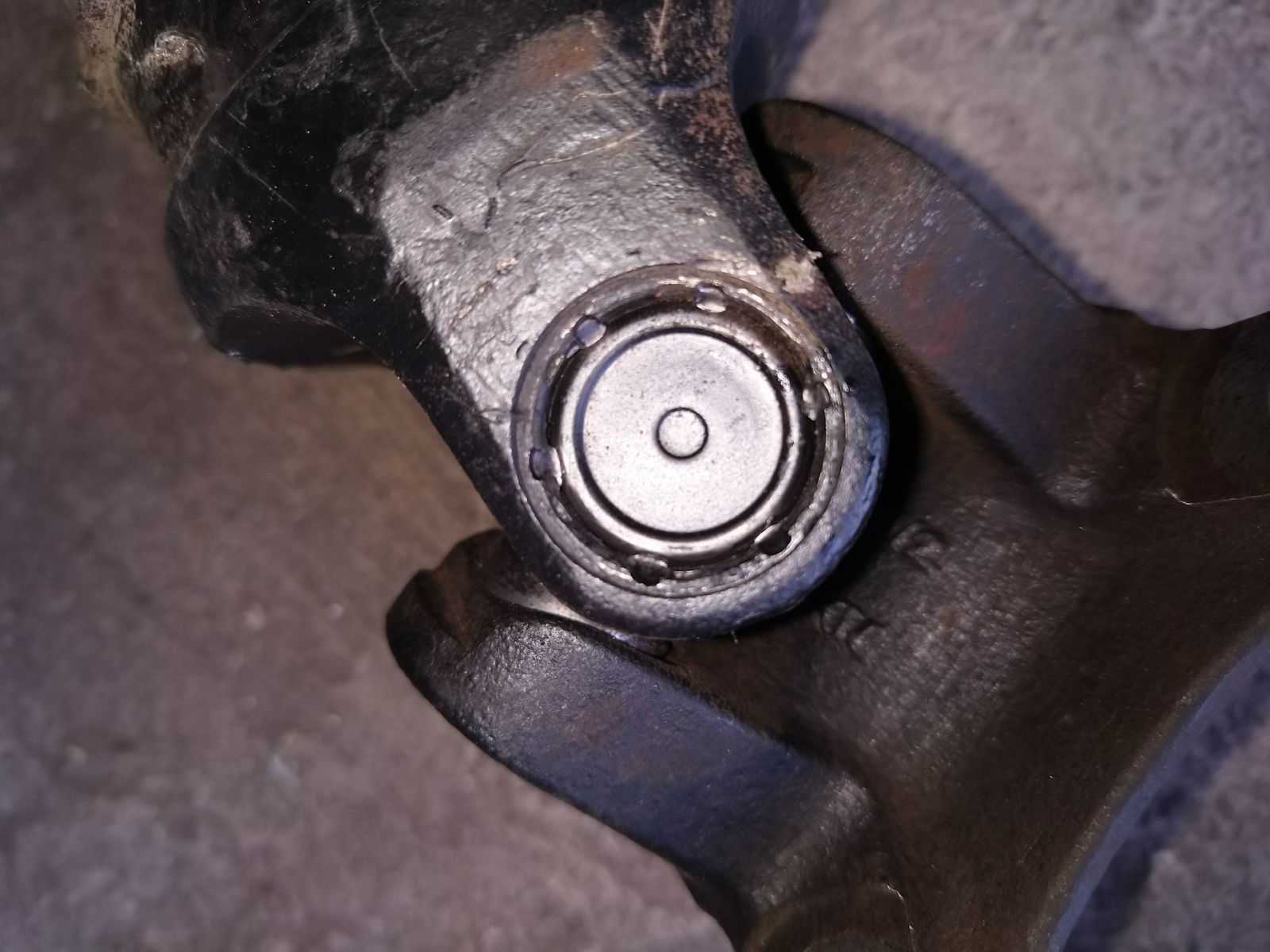

По статистике при проблемах с карданным валом первопричиной чаще всего становится крестовина. Она является основой шарнирного механизма взаимодействия с карданной передачей. Сопряженные элементы благодаря этой системе могут вращаться под углом относительно друг друга.

Размер крестовины — 19х55,2. Даже новая заводская деталь часто имеет заводской брак, который легко определяется в магазине. Если зажать ее пальцами за противоположные концы и пошатать, то она не должна люфтить (шататься). Если движение есть, то брак присутствует. Такая деталь долго не продержится даже при щадящем вождении.

Как заменить крестовины карданного вала своими руками Видео

Первым делом необходимо установить автомобиль на смотровую яму и поставить под колеса противооткатные упоры. Заранее отцепите крепление троса ручника. Это делается для того, чтобы он не мешался проведению работ. После этого, с помощью зубила и молотка сделайте специальные метки, которые должны быть на месте соединения фланца редуктора и карданного вала. Потом, с помощью большой отверткой зафиксируйте карданный вал от возможных прокручиваний, а гаечным ключом выкрутите гайки на 13.

• Теперь зубилом нужно отметить расположение кардана и фланца специальной резиновой муфты. После этого, отогните усики стопорного устройства на уплотнительной обойме, находящейся возле резиновой муфты. Как только стопор будет снят, сместите уплотнитель в сторону кардана.
• После этого, нужно выкрутить гайки на «13», фиксирующие страховочную планку и достать ее. Для этого используйте головку. Как только планка выйдет, придерживайте карданный вал одной рукой, а другой выкрутите гайки, предназначенные для крепления пластины подвесного подшипника.
• Теперь аккуратно вытащите кардан и достаньте его из смотровой ямы. Самое время узнать, как поменять крестовину.
• Сделайте пометку взаимного расположения вилок кардана. Это нужно для того, чтобы не нарушить и без того сложную балансировку деталь, иначе можно получить мощные вибрации в районе днища автомобиля и ускоренный износ трансмиссии. После этого, зажмите деталь в дисках так, чтобы появилась возможность выпрессовки подшипников из вилок шарнирного соединения. Выдавите их с помощью оправок и снимите подшипник, используя клещи.

Далее разъедините шарниры вала. Для этого необходимо смещение крестовины, которое выполняется в сторону снятого подшипника. Постепенно выворачивая, крестовина выводится из места посадки. Проведите выпрессовку оставшихся подшипников тем же способом, что и для шарнирного. Если есть необходимость в замене второй крестовины, то необходимо для нее проделать тот же список действий, что и для первой.

Сборка деталей происходит в обратной разборке последовательности. Самое главное – это правильность запрессовки и совмещения всех меток. На этом замены крестовины «Жигулей» заканчивается. Как видите, это совсем не сложная процедура, с которой в состоянии справиться любой автолюбителей, имеющий определенное представление о ремонте и обслуживании автомобиля.

Симптомы повреждения

Владелец Renault должен насторожиться, если появляется характерный скрежет, стук или вибрация. Усиление посторонних звуков при увеличении скорости свидетельствует о необходимости замены вала или крестовины. Однако срочности в таком ремонте нет. Специалисты уверены, что ездить без кардана можно. Если нет возможности устранить неисправность, то рекомендуется снять кардан и ездить без него.

Осмотр машины позволит выявить проблему в течение 5-10 минут. Отсутствие эстакады не является препятствием. Можно использовать домкрат или заехать на яму в гараже.

Первоначальный осмотр карданного вала включает в себя проверку состояния:

• креплений и их затяжки;
• уплотнителей;
• шлицевых соединений;
• подшипников.

Необходимо убедиться в отсутствии люфта в шарнирах.

Устройство и принцип работы

В состав КВ входят несколько элементов:

• вал,
• две крестовины,
• скользящая вилка, уплотнения,
• детали крепления в частности подвесной подшипник,
• ряд других элементов, что зависит от разновидности конструкции.

В состав КВ могут входить несколько секций — одна, две, три и больше.
Размеры и масса вала зависят от габаритов автомобиля.
В устройство односекционного карданного вала входят центральная часть
и присоединенные к ней наконечники с крестовинами.

Устройство карданного вала

Работоспособность системы карданной передачи (КП) обеспечивается шарнирными механизмами на основе крестовин.Крестовина дают возможность для двух сопряженных валов вращаться с изменяющимся углом друг относительно друга.
Наивысший КПД достигается при угле вращения 0°…20°. В том случае, когда данный показатель превышен,
крестовина подвержена значительным перегрузкам. К тому же вал теряет сбалансированность и появляется вибрация.

Еще один важный элемент — раздвижное шлицевое соединение КП.
Его применение обусловлено тем, что подвеска автомобиля, особенно, при преодолении препятствий,
существенно растягивается по высоте. Коробка передач или раздаточная коробка,
к которой присоединен один конец вала, жестко зафиксирована внутри кузова,
а редуктор моста (вторая точка крепления КП) сопряжен с подвеской.
В результате, при переезде препятствия расстояние между коробкой и редуктором моста увеличивается.
КВ в этом случае должен «растянуться», и раздвижное шлицевое соединение помогает ему это сделать.

Еще одна важная деталь КП — подвесной подшипник.
Он создает дополнительную опору для составного вала, удерживая его на месте и не мешая вращаться.
Кронштейн подшипника крепится к кузову. Количество подшипников зависит от количества секций, из которых составлен вал.

Приспособления для ремонта кардана

На современном рынке присутствуют немало предложений по продаже оборудования для ремонта карданного вала. В основном оно рассчитано на автосервисы, но и частные автолюбители при желании могут установить у себя в гараже какое-нибудь приспособление из этой серии. Например, для более точной балансировки кардана либо облегчения процесса сборки-разборки этого агрегата.

К подобному оборудованию относится стенд Р-223, предназначенный для ремонта не только карданных валов, но и рулевых управлений. В ходе модернизации этот «верстак» получил меньшие габариты и усиленную столешницу, способную выдержать вес до двух тонн.

Устройство оборудовано собственной подсветкой, а также перфорированным экраном и выдвижным ящиком для инструментов. Подлежащий разборке кардан устанавливается на специальную подставку, фиксируется тисками и посредством гидравлического пресса, оснащённого манометром, подшипники демонтируются с вилок. Цена агрегата составляет около 136 тыс. руб.

Если же требуется выразить дрожание кардана в численном эквиваленте, то здесь поможет работающее вместе с компьютером устройство Виброком-1. В основу датчиков этого прибора легли модули MEMS акселерометров GY-61. В базовую комплектацию агрегата входят два вибропреобразователя, фотоэлектрический определитель фазового угла, блок USB, а также «флешка» с программами. Цена комплекса – 12 тыс. руб.

Заключение

Стучит кардан или вибрирует – всё равно его нужно ремонтировать. В автосервисе балансировка будет стоить около 3-5 тыс. руб., в собственном гараже – как говорится, «дёшево и сердито». Но для качественной регулировки этого устройства обычно требуется дорогостоящее оборудование, далеко не у каждого автолюбителя находящееся под рукой. Так что водитель «тройки» из фильма «Москва слезам не верит» в чём-то был прав.

Видео о работе карданного вала:

Описание и особенности ремонта карданного вала своими руками: назначение устройства, дисбаланс, слабые места, приспособления для ремонта. Видео о работе карданного вала.

Источник

Обслуживание карданного вала

В большинстве случаев обслуживание сводится к регулярной (каждые 3 – 5 тысяч километров) проверке и замене поврежденных деталей, а также смазке шлицевого соединения. Исключение составляют карданные валы со смазываемыми подшипниками крестовин. Они отличаются от необслуживаемых наличием тавотницы – устройства для закачивания смазки. Такие крестовины смазывают с помощью шприца. Мнения насчет оптимальной смазки расходятся. Несмотря на то, что этот узел на всех автомобилях работает одинаково, не только автомеханики, но даже инструкции по эксплуатации различных автомобилей рекомендуют разную смазку. Наилучшие результаты дают литиевая смазка Castrol Komplexmett и российские ТАД-17 и №158. Эти смазки дают хорошие результаты как на российских, так и на иностранных автомобилях. Шприц для смазки карданного вала продают в большинстве автомагазинов. Если у вас по каким-то причинам не получается смазать кардан на автомобиле, то снимите его и положите на стол. В таком состоянии смазать его гораздо легче.

Карданный вал и его крестовина – почему они так важны

Карданный вал – в простонародье просто кардан – является важной частью трансмиссии в конструкции заднеприводных и полноприводных автомобилей. Его задача – передача крутящего момента под углом

Также его называют еще «опорой автомобиля», так как он предоставляет необходимую для правильного функционирования жесткость.

Кардан представляет собой две полые трубы, соединенные с помощью крестовины. Крестовина – это сердце карданного вала, потому что именно она отвечает за передачу вращения. По сути, это – шарнир в виде креста, который совершает движение за счет подшипников. Кроме своих главных функций, она помогает автомобилю сохранять баланс на неровной дороге и гасит сопротивление кардана.

Карданный вал в целом и крестовина в частности – это сердце трансмиссии. Эти устройства обеспечивают плавный и ровный ход транспортного средства, чувствительное управление и комфортную езду. Их выход из строя чреват многими неприятностями: ослабление крепления, люфт между двумя валами и увеличение нагрузки на крестовину могут привести к обрыву вала и, как следствие, к аварийной ситуации. Как не допустить этого и вовремя заметить проблему?

Кардан Duster

Renault Duster оснащается двумя карданными валами, что соответствует числу мостов. Данный элемент относится к отрытому типу. Карданный вал имеет шлицевые соединения и шарниры. На передние и задние мосты устанавливаются различные карданы. Поэтому при замене элементов необходимо учитывать данный факт.

Карданы отличаются следующими характеристиками:

1. Размеры. На переднем мосту устанавливается вал с более короткой трубой.
2. Число соединений. В некоторых модификациях французского кроссовера сзади устанавливается промежуточный вал с отдельными хомутами и крестовинами.
3. Конструкция. Чаще на переднем мосту устанавливается пустотелый вал, а сзади — цельностальной.
4. Особенности комплектующих. В каждом кардане используются собственные (отличные друг от друга) крестовины.

По сути, кардан представляет собой две разноразмерные трубы, изготовленные из стали и имеющие тонкие стенки. Между данными элементами находится шарнир. По бокам стальных труб находятся фланцы. С помощью последних деталь соединяется с распредкоробкой и редуктором.

На концах кардана также располагаются шарниры с двумя вилками. Одна из них обеспечивает крепление с трубой. Вторая вилка соединяется с фланцем. Крестовина с четырьмя игольчатыми подшипниками, которые отвечают за угловое изменение при передаче крутящего момента, крепит между собой обе вилки.

Требования, предъявляемые к устройству карданных передач

Фрикционные диски АКПП- Устройство и принцип работы • возможность передачи крутящего момента под большим углом (до 45°);

• передача крутящего момента не должна сопровождаться большими дополнительными динамическими нагрузками в трансмиссии;

• при любых условиях эксплуатации должен обеспечиваться высокий КПД передачи.

Карданные шарниры можно разделить:

• по кинематике на синхронные (равные угловые скорости) и асинхронные (неравные угловые скорости);• по конструкции на полные, полу карданные — жесткие (угол до 2°) и упругие (угол до 12°).

Конструкция карданной передачи ЗИЛ включает в себя:

• промежуточный полый карданный вал, на одном конце которого приварена вилка, на другом — шлицевая втулка;

• скользящую шлицевую вилку;

• карданный вал, на концах которого приварены вилки карданных шарниров;

• три карданных шарнира неравных угловых скоростей, состоящих из двух вилок и крестовины с четырьмя шипами под игольчатые подшипники крепления с вилками;

• промежуточную опору, состоящую из кронштейна опоры, полушки опоры, скобы крепления подушки, шарикоподшипника с гайкой крепления.

Расположение карданных передач на автомобилях:

а — легковом; б — грузовом; — фуэовых повышенной проходимости;1 — коробка передач; 2, 4 и 9 и 11— карданные 3 и 10 — задние ведущие мосты; 5 — промежуточная опора; 6 — раздаточная коробка; 8 — передний ведущий мост.

Трансмиссия автомобиля с полным приводом состоит их нескольких карданных передач с карданными шарнирами неравных угловых скоростей, также существуют карданные передачи с карданными шарнирами равных угловых скоростей, которые установлены в приводе управляемых ведущих колес.

Общее устройство карданной передачи:

Давайте с вами рассмотрим устройство основных частей карданной передачи.

Карданный шарнир неравных угловых скоростей состоит из двух вилок 1, соединенных крестовиной 3. Одна вилка имеет фланец, а другая приварена к трубе карданного вала или выполнена с шлицевым наконечником 6 для соединения с карданным валом. Шипы крестовины устанавливаются в проушины обеих вилок на игольчатых подшипниках 7. Подшипники размещаются в корпусе 2 и удерживаются в проушине вилки с помощью крышки, которая крепится к вилке двумя болтами, со стопорами. В отдельных случаях подшипники закрепляются в вилках. Чтобы в подшипник не попадала грязь и пыль, в нем имеется сальник. С помощью масленки полость крестовины наполняется смазкой, которая в итоге смазывает подшипники. Шлицевое соединение 6 смазывается с помощью масленки 5.

Максимальный угол между осями валов не должен превышать 20°. Это связано с тем, что работа при больших углах значительно снижает КПД использования карданных передач.

Карданные валы выполняются трубчатыми, из стальных цельнотянутых или сварных труб. К трубам привариваются вилки карданных шарниров, шлицевые втулки или наконечники. После сборки карданного вала с карданными шарнирами проводят динамическую балансировку для уменьшения поперечных нагрузок, которые действую на карданный вал. Чтобы устранить дисбаланс к карданному валу приваривают балансировочные пластины.

Карданный шарнир равных угловых скоростей состоит из двух вилок, пяти шариков, штифта, стопорной шпильки. Ведущая вилка изготавливается цельно с полуосью 6, а ведомая вилка цельно с приводным валом 23 колеса. В каждой вилке 3 и 4 имеются четыре канавки, в которых устанавливаются четыре ведущих шарика 7, через которые передается вращение от одной вилки к другой. При любом угле между валами боковые шарики в канавках вилок находятся в плоскости, делящей этот угол пополам, благодаря чему вращение от ведущего вала к ведомому передается равномерно. Центральный (пятый) шарик 2 помещается между торцами вилок и обеспечивает их центрирование. Для возможности установки ведущих шариков в канавки вилок центральный шарик имеет лыску с отверстием, которым он при сборке карданного шарнира устанавливается против вставляемого бокового шарика. После сборки карданного шарнира центральный шарик фиксируется в определенном положении штифтом 6, закрепляемым стопорной шпилькой 5 в отверстии ведомой вилки.

Устройство карданных шарниров равных угловых скоростей: а — шариковый; б — кулачковый; 1 — ведущие (боковые) шарики; 2 — центральный шарик; 3, 4, 7, 11 — вилки; 5 — шпилька; 6 — штифт; 8, 10 — кулачки; 9 — диск.

Карданные валы и вилки изготавливаются из углеродистой, а крестовины — из хромистой и хромоникелевой сталей. Для смазывания карданных передач применяется трансмиссионное масло — нигрол.

Способы устранения конкретных неисправностей

При ослаблении резьбовых соединений крепления фланцев и соединительной муфты КП необходимо затянуть резьбовые соединении с моментом, указанным в техническом руководстве. В том случае, когда КВ в шлицевой части имеет сверхдопустимый зазор, необходимо снять вал, заменить разрушенные элементы, либо вал в сборе. При сверхдопустимом зазоре в подшипниках крестовины КП необходимо заменить крестовину КВ. При изгибе КВ нужно заменить гнутые элементы или вал в сборе. При неправильной установке КВ (тогда, когда при установке не соблюдены монтажные метки) переустановите КВ по меткам, нанесенным до разборки. В случае, когда нарушен баланс вала, проверьте на стенде его балансировку и при необходимости отреставрируйте. При разрушении или износе центрирующей втулки фланца промежуточной муфты или центрирующего кольца вала вторичной коробки переключения передач необходимо заменить разрушенные элементы. При износе втулки промежуточной муфты нужно заменить втулку в сборе с фланцем. Если присутствует сверхдопустимый зазор в подвесном подшипнике, нужно разобрать вал, поменять подшипник, а при необходимости заменить промежуточную опору в сборе. В случае разрушения подвесной опоры КВ замените её. При ослаблении резьбового соединения поперечной опоры закрепите её к кузову автомобиля. Если присутствует сверхдопустимый зазор в игольчатых подшипниках крестовины, снимите вал, замените разрушенную крестовину. В том случае, когда ослабла соединительная гайка вилки КП, затяните её. Тогда, когда нет смазки в шлицах вала, то нужно добавить смазку Фиол-2У в шлицевое соединение

Очень важно шприцевать все точки при прохождении 10000 км пробега или шести месяцев эксплуатации автомобиля, смотря, что наступит раньше, также необходимо смазать КВ. Также необходимо это выполнить после эксплуатации автомобиля в особо тяжелых условиях. Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник

При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины

Если разрушено сальниковое уплотнение шлицевой части вала, необходимо поменять сальник. При повреждении сальникового уплотнения подшипников крестовин КП замените крестовины.

При появлении хруста, скрежета или еще хуже вибрации исходящей от карданного вала – в строчном порядке установить автомобиль на смотровую площадку или отдать машину специалистам для осмотра карданной передачи и устранения дефекта, это сэкономит деньги и предотвратит появление более серьезной поломки.

Связанные термины

• МКПП (механическая коробка передач)
• Задний мост
• АКПП (автоматическая коробка передач)

Общие сведения о карданном вале и крестовине

Карданный вал соединяет коробку передач автомобиля с передним или задним мостом. Он передает мостам вращение от двигателя. Имеется только у задне- и полноприводных авто. Существует также карданный вал в рулевом управлении, но о нем будет сказано ниже. С мостами и коробкой передач кардан соединяется при помощи шарнира, основной частью которого является крестовина.

Уже из самого названия понятно, что эта деталь изготовлена в виде креста. На каждый из концов надета чашка, внутри которой расположен игольчатый подшипник. Между подшипником и корпусом крестовины имеется пластиковое или резиновое уплотнительное кольцо – сальник или манжет. Размеры крестовин кардана разнятся между собой в зависимости от модели и марки машины.
