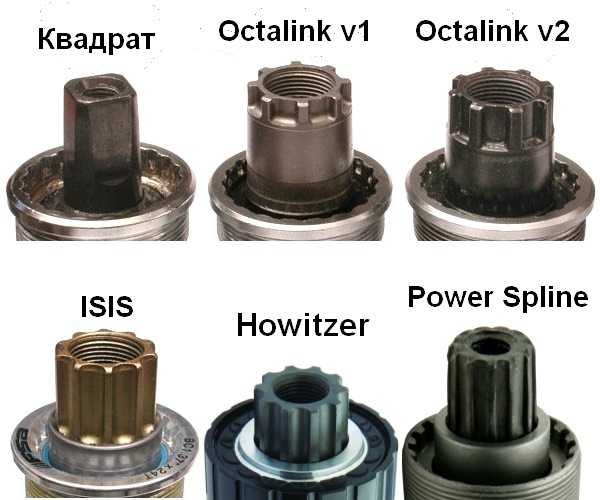

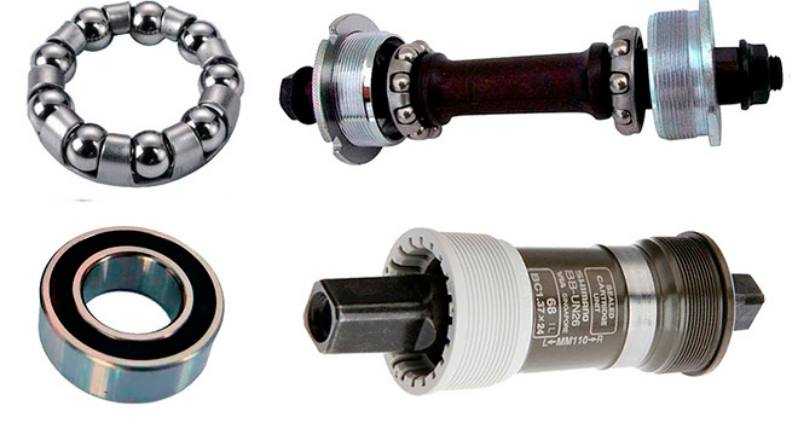

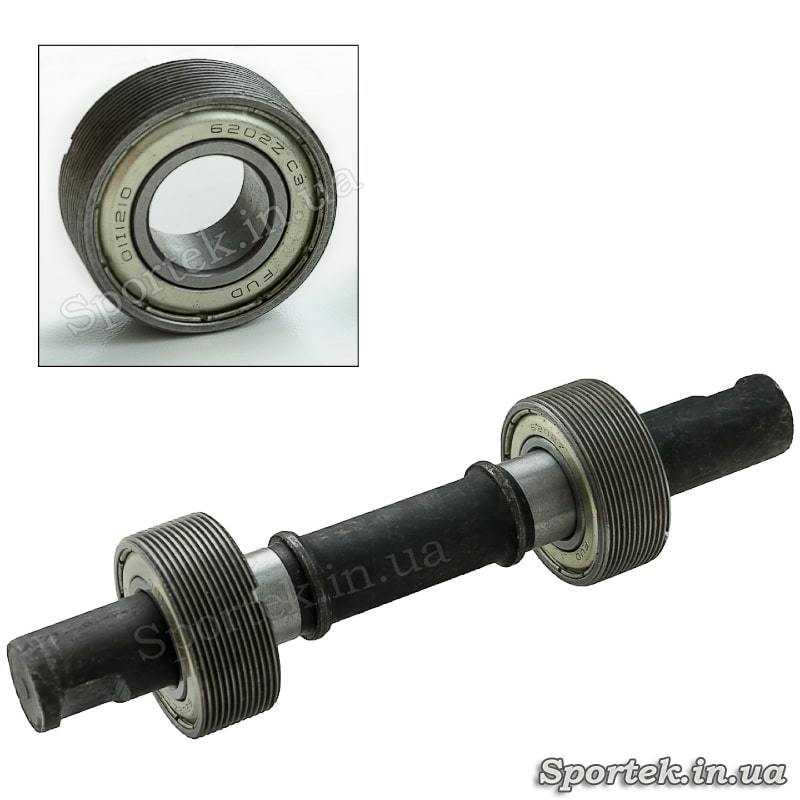

Устройство и разновидности кареток для велосипеда

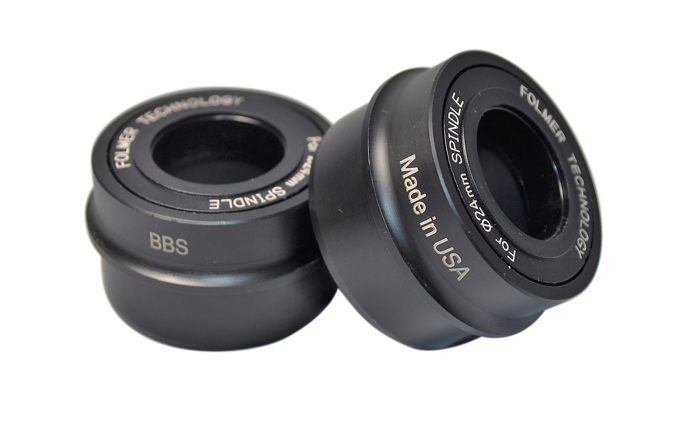

PressFit

В PressFit прекрасно все, кроме того, что каретку вставить в раму можно практически голыми руками. С карбоном ситуация такая же. Личный опыт запрессовки подшипников в такие каретки и самих кареток в рамы показывает, что усилие, развиваемое прессом можно легко повторить голыми руками. То есть, посадка происходит без особых усилий, что намекает сразу на возникновение люфтов в дальнейшем. Поверьте, люфты себя долго ждать не заставляют и сигналят о себе противными щелчками.

Cannondale BB30

Стандарт BB30 появился в 2000 году и позволил увеличить диаметр оси шатунов до 30 мм при посадочном диаметре кареточного узла в 42 мм. Следующая итерация каретки имела индекс BB30A, здесь левая чашка каретки имела на 5 мм больше ширины, что, опять-таки, давало больше жесткости конструкции. К тому же, такой ход позволял сделать расстояние от шатунов до центра симметрии велосипеда одинаковым. Отличительной особенностью таких систем была необходимость точной обработки алюминиевых вставок для карбоновых рам.

В 2015 году был представлен стандарт PF30A, он предусматривал размещение подшипников в пластиковых корпусах, которые, в свою очередь, запрессовывались сразу в кареточный узел углеродной рамы без алюминиевых проставок.

PF30

А этот стандарт является ответом компании SRAM на поголовное увлечение PressFit каретками в 2009 году. Он повторяет полностью концепцию BB30, но в более щадящем режиме для производителя. Здесь тоже не требуются алюминиевые вставки с высокой точностью обработки, подшипники располагаются в пластиковых чашках, размещаемых непосредственно в карбоновой раме.

Shimano BB86

Ну, конечно, если бы японцы упустили шанс проявить себя, то они перестали бы быть собой. Диаметр чашки подшипника составляет 41 мм, но вот ось они использовали прежнюю, на 24 мм. Почему так? Непонятно.
Ширина каретки составляет 86,5 для шоссейных и 89,5 или 92 мм для МТБ велосипедов. Собственно, название каретки об этом и говорит. Иногда эта каретка встречается под названием PF41.

Trek BB90 и BB95

Здесь все то же, что и у конкурентов, только цифры другие. Для шоссеров ширина каретки составляет 90,5 мм, а для МТБ-шников 95,5 мм с диаметром корпуса 37 мм. Конструкция от компании Trek на сегодняшний день считается самой неудачной. Надо думать, что проблема кроется в чрезмерно малом диаметре посадки. Наверное, поэтому компания и перешла на стандарт Т47 на своем Domane 2020 модельного года.

BB386 EVO

Решение, предложенное компанией FSA в 2011 году, позволило несколько снизить накал страстей вокруг PressFit кареток. Ширина каретки составляет 85,5 мм, что делает возможным ее совмещение с резьбовыми чашками 68-ми миллиметровой каретки.

Pre 82.5

Немного улучшить ситуацию удалось компании Colnago в 2015 году, они пришли к использованию вкручиваемых посадочных мест под PressFit каретки. Решение обеспечило сохранность рамы и отсутствие рисков ее износа и повреждения при замене каретки. Такая система совместима с каретками BB86 и BB386EVO.

T47

По-хорошему эту каретку стоило бы разместить в разделе о резьбовых, но нет, она таки ближе к PressFit.
Компания Criss King в 2015 году разработала свой стандарт, в котором применяются посадочные диаметры каретки ВВ30, но на резьбовом соединении английского образца. Стандарт является открытым, а значит может использоваться абсолютно всеми компаниями без каких-либо ограничений. Ранее каретки данного образца считались чем-то очень нишевым, но внедрение её компанией Trek обещает ей успешное будущее.

Cervelo BBRight

Cervelo разработала BBRight для своих шоссейных велосипедов, где ширина кареточного узла составляет 79 мм, а посадочный диаметр 42 мм, подшипники запрессовываются непосредственно в раму. Совместимо с шатунами для BB30.

Specialized OSBB

Specialized тоже не смогли остаться в стороне. Они пошли по пути ВВ30 и PF30, обеспечивая размещение шатунов с осью на 30 мм при диаметре посадки в 46 мм и ширине 61 мм.

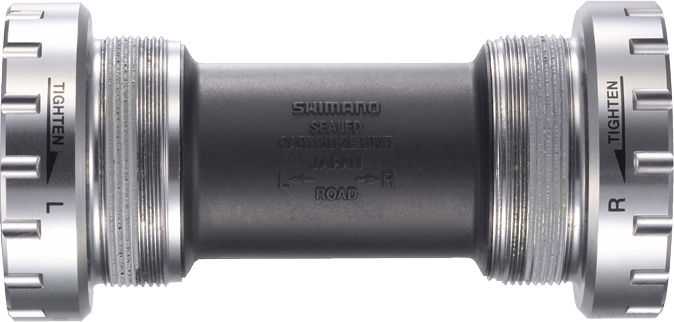

Однако последние годы отмечаются возвращением к хорошо себя зарекомендовавшим резьбовым вариантам.

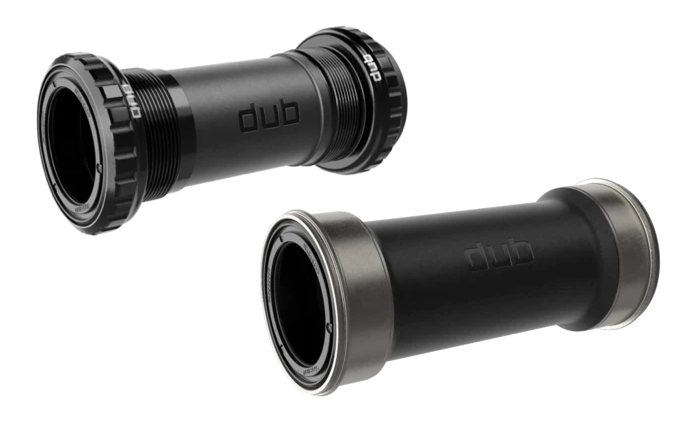

SRAM DUB

Еще одна американская компания борется за место под солнцем. SRAM стала родоначальником стандарта DUB в 2018 году, ось шатунов для такой каретки составляет диаметр 28,99 мм. В компании говорят, что такие шатуны легче. Что ж, даже спорить бесполезно, все так, да только прочности и торсионной жесткости у такой оси намного меньше.

УГОЛ НАКЛОНА ВЕРХНЕЙ ТРУБЫ БАЙКА

Прежде всего, определяет высоту стендовера — расстояние от верхней трубы велосипедной рамы до жизненно необходимых органов велосипедиста. Этот параметр очень важен для экстремальных видов спорта.

Помимо этого, становится меньше строительная высота велосипедной рамы, вследствие чего, еще больше её прочность и жёсткость, что важно для прыжковых дисциплин и жесткого фрирайда. В последнее время стало модным использовать заниженную верхнюю трубу в кроссовых и шоссейных велосипедах

Это дает возможность произвести уменьшение размеров производимых рам и их массы.

ДЛИНА НИЖНИХ ВЕЛОСИПЕДНЫХ ПЕРЬЕВ

Длина нижних перьев определяется по параллельной горизонту линии, от оси задней втулки до оси каретки, длина которых оказывает влияние на динамику велосипеда и его развесовку

Причем, неважно, находится велосипедист в сидячем или стоячем положении, этим и отличается влияние длины нижних перьев на развесовку и влияние, оказываемое наклоном подседельной трубы. Потому что, когда велосипедист встает с седла, угол наклона подседельной трубы перестает влиять на распределение тяжести между колёсами

Перья небольшой длины повышают нагрузку на заднее колесо и способствуют увеличению его сцепления с дорогой, и, одновременно, делают более компактным, жестким и поджатым задний треугольник. Велосипед легче едет в гору, более быстро преодолевает повороты и шустрее разгоняется. Для турингов и прогулочных велосипедов база, чаще всего, увеличена и растянут задний треугольник. Это делает хуже динамику и заставляет прикладывать больше энергии, чтобы подняться в гору. Но на эти жертвы приходится идти для того, что бы на багажнике разместить объемный и тяжелый вело рюкзак и не цепляться за него пятками во время вращения педалей.

И ещё несколько слов по поводу различия в геометрии велосипедов в соответствии с разными стилями катания. Чем больше велосипед заточен для скоростного спуска и жесткого фрирайда, тем более длинным будет ход амортизаторов, более острым наклон рулевой трубы, более высоким расположение кареточного узла и длиннее колесная база. Велосипед для дерта выделяется укороченной подседельной трубой, заниженным стендовером (расстоянием от центра подседельной трубы до земли) и коротким выносом. Это обеспечивает безопасность и удобство велосипедиста во время выполнения трюков и прыжков, и более высокую прочность рамы велосипеда.

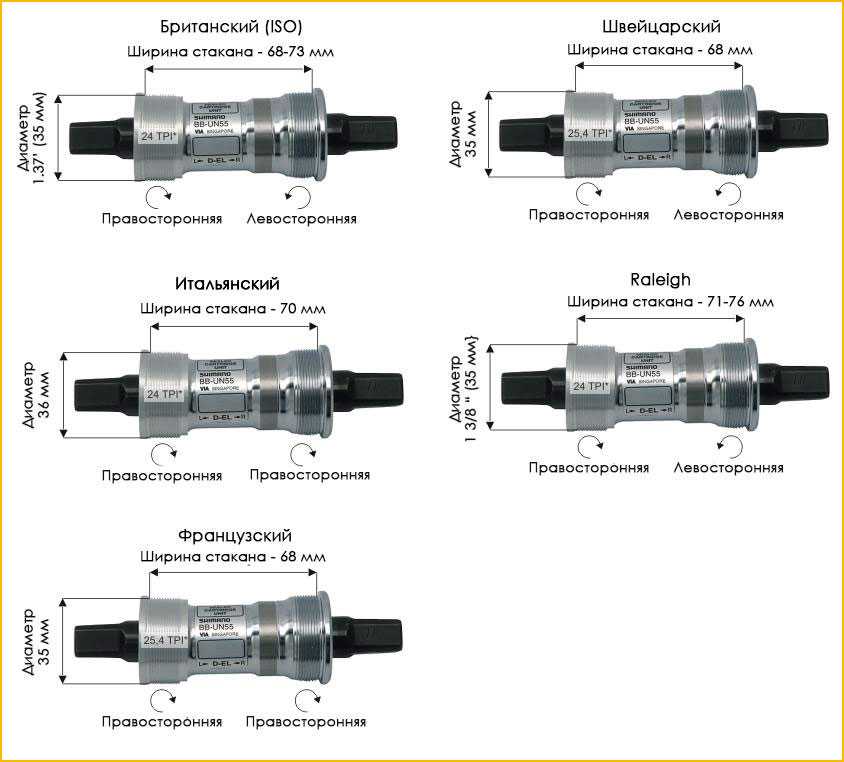

Размеры и диаметр кареток

Производители рам и велосипедных компонентов соблюдают различные стандарты при производстве, в том числе в отношении размеров. Вследствие этого между деталями нередко отмечается несовместимость. Для горного велосипеда обычно применяются два стандарта – 68 и 73 мм. Большинство типов кареток, к счастью, выпускается для обоих стандартов. Но, несмотря на это, следует быть внимательными при покупке, чтобы не пришлось нести в магазин и обменивать каретку на действительно подходящую. Например, в горном велосипеде используются такие стандарты (длина оси): 110 мм; 113 мм; 118,5 мм; 122,5 мм и 128 мм. Выбор длины оси каретки зависит непосредственно от длины кареточной трубы рамы велосипеда, количества звезд и типа системы.
