Классификация хомутов для труб и их применение

Другие виды металлических хомутов

Помимо червячных, в быту и в промышленности широко используются другие виды металлических хомутов, в частности:

  1. Силовые, оснащенные шарнирным болтом. Область их применения – работа с особо жесткими, толстостенными армированными шлангами высокого давления (рис. а).
  2. Электротехнические скобы, представляющие собой металлическую ленту с резиновой накладкой, концы которой соединяются болтом. Используются при монтаже электрических кабелей и водопроводных труб малого сечения (рис. б).
  3. Пружинные, незаменимые в случаях, когда соединенные ими трубы будут подвергаться резким и значительным перепадам температуры. Широко применяются в автомобилестроении (рис. в).
  4. Защелкивающиеся, что выручат в случае, когда работы приходится проводить в крайне ограниченном пространстве (рис. г).
  5. Хомуты-муфты для соединения труб различного диаметра (рис. д).
  6. С пружинной вставкой, способные обеспечить постоянную силу давления на трубу при изменении ее диаметра (рис. е).

Нейлоновые изделия

Сравнительно недавнее производство. Используются там, где в прочности крепления не предъявляется высоких требований. В числе их достоинств – устойчивость к УФ-лучам, способность противостоять резким перепадам температур, простота эксплуатации, дешевизна.

Существуют нейлоновые хомуты, являющиеся аналогом червячных металлических, что представляют собой узкую ленту с пластиковыми зубьями. Другая разновидность – это стяжки, имеющие металлическое крепление на конце.

Основная область применения крепежа этого вида – работа с электрическими кабелями. Нейлоновые крепления выпускаются в широком цветовом диапазоне, поэтому одновременно с монтажом выполняется и маркировка кабелей, что впоследствии облегчает работу с ними. Кроме того, они помогут при креплении мелких автомобильных деталей, особенно в экстремальных условиях, пригодятся садоводам, огородникам, любителям велосипедных прогулок – всем, кому необходимо быстро и прочно что-либо скрепить, соединить, закрыть, починить.

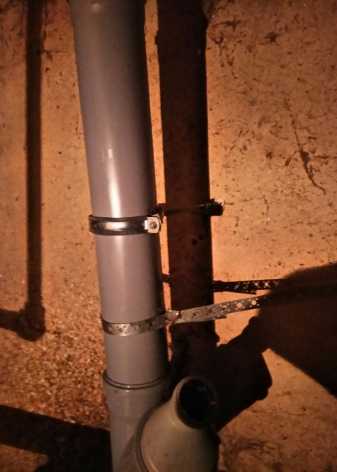

Что и как крепить сантехническим хомутом

Крепление трубы на поверхности стен можно выполнить двумя способами — уложить трубу на анкерный крюк, забитый в стену, или зафиксировать хомутом сантехническим. В первом случае стеновой крепеж просто компенсирует вес трубопровода, поэтому данный способ применяется только для жестких сварных конструкций. Хомут принято считать наиболее универсальным крепежом, подходящим практически для любой трубной разводки.

Конструктивно сантехнический хомут с резиновым уплотнителем и анкером состоит из нескольких деталей:

  • Два оцинкованных полукольца с «ушками» под установку стяжных винтов;
  • Уплотнительное резиновое кольцо, разрезное или в виде двух прокладок;
  • Дюбель и анкерный болт.

На одном из полуколец приваривается гайка, в которую вкручивается шпилька-саморез. Достаточно простое резьбовое крепление позволяет подобрать анкерный крепеж наиболее подходящей длины.


К сведению! В продаже изделие, как правило, реализуется в виде набора деталей, запаянных в полиэтиленовом пакете.

По отзывам специалистов, занимающихся монтажом сантехнических изделий, такой способ удобен для продаж, но не является гарантией высокого качества изделия.

Поэтому при покупке будет правильным распаковать и собрать сантехнический хомут в рабочее состояние, тем более что большая часть деталей выпущена китайским производителем ширпотреба.

Первоначально хомут был придуман, как способ крепежа только труб сантехнического назначения, но сегодня это один из наиболее популярных способов фиксации любых трубопроводов. Простая и продуманная схема крепления трубы с помощью сантехнического хомута с дюбелем обеспечивает ряд преимуществ перед устаревшими крюками и пластиковыми скобами:

  • Винтовая схема затяжки полуколец позволяет прочно и с дозированным усилием зафиксировать трубу. На первый взгляд, мелочь, но альтернативы хомуту практически нет, если нужно зафиксировать тонкостенные технические или канализационные трубы, и при этом не раздавить пластик;
  • Использование резиновой прокладки для мягкой фиксации трубы на стене или потолке. Это позволяет компенсировать температурные расширения пластиковой арматуры сантехники и блокировать вибрации, если вдруг «запел» водопроводный кран или бачок унитаза;
  • Универсальная схема крепления позволяет прикручивать сантехнический хомут не только к анкерной шпильке, но и к любой аналогичной конструкции. Например, можно закрепить трубы на специальных подвесах непосредственно под потолком, спрятав их за облицовкой, фото.

Все это мелочи, но именно они влияют на удобство монтажа трубной арматуры и магистралей.

Выбор хомутов

Чтобы корректно подобрать хомут для крепежа труб, необходимо определить следующие аспекты:

  • вид устройства;
  • материал изготовления;
  • размер устройства.

Виды хомутов

Для крепления канализационных труб, труб водопроводной, отопительной или иной другой системы применяются следующие виды хомутов:

хомут со шпилькой. Устройство состоит из трех частей: крепежной шпильки, оборудованной резьбой, и двух полукругов, соединяющихся между собой болтами. Для более плотного прилегания держатель трубы может быть оснащен резиновой прокладкой;

Устройство крепежного хомута, оснащенного шпилькой

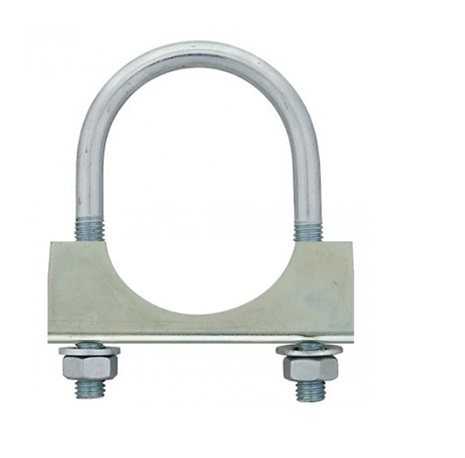

U-образный хомут представляет собой простейшую дугу. Крепление трубы производится фиксирующими гайками. Дополнительно такой вид хомутов может быть оснащен крепежной планкой;

Хомут-скоба с фиксирующей планкой

ленточный хомут. Изготавливается из металлической или пластиковой ленты. Для фиксации на устройстве предусмотрен специальный крепеж. Ввиду невысокого показателя прочности используется только для пластиковых или гофрированных труб небольшого диаметра;

Устройство для крепления легких труб

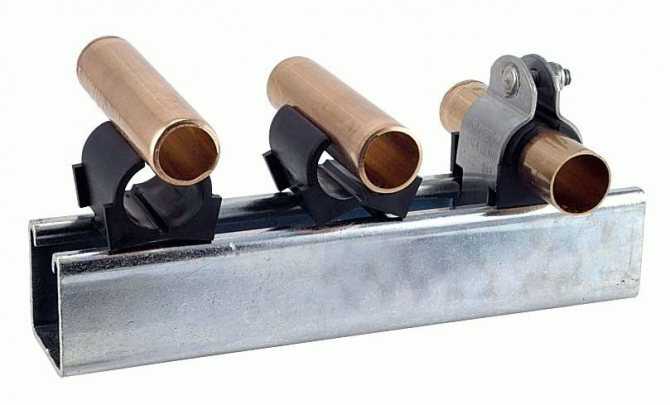

хомут-клипса. Предназначается для крепления легких ПВХ труб. Состоит, как правило, из монолитного круга, оснащенного застежкой для удобства фиксации трубы.

Хомут для крепления ПВХ труб

Материалы, применяемые для изготовления хомутов

Хомуты могут выпускаться из двух видов материалов:

  • металла. Стальной хомут отличается более высокой стоимостью, но вместе с этим и большой прочностью. При помощи металлических хомутов можно крепить различные виды труб;
  • пластика. Предназначены пластиковые хомуты для крепления труб ПВХ. Металлические трубы, отличающиеся большим весом, при помощи таких устройств надежно закрепить не получится.

Подбор размера крепежных хомутов

Основным параметром, который необходимо учитывать при выборе крепежного хомута, является диаметр устройства. В настоящее время можно подобрать хомут любого размера. Например, хомут 110 мм оптимально подходит для крепления канализационных труб бытового трубопровода.

Для выбора размерности изделия можно пользоваться следующей таблицей.

Соответствие между диаметром хомута и диаметром трубы

Обозначение основных параметров хомута

Как сделать хомут из проволоки — пошаговая схема

Шаг 1: Отмеряем нужную длину проволоки

Первым делом давайте откусим проволоки столько, сколько требует диаметр нашего соединения. Измерительные приборы нам не нужны, достаточно обернуть край проволоки вокруг патрубка и на глаз прикинуть концы для скрутки, обычно хватает 50-60 миллиметров. После складываем проволоку вдвое и плоскогубцами откусываем лишнее. Сводим концы вместе, так чтоб они были на одном уровне.

Шаг 2: Правильное устройство хомута

Теперь, когда у вас в руках проволока, согнутая вдвое, необходимо на месте сгиба сделать правильное «ушко», причем диаметр «ушка» должен совпадать с отверткой, которая должна свободно входить в него. Чтоб выдержать такой размер, достаточно разогнуть концы, вставить между ними отвертку и снова их свести вместе. Конечно, лучше всего для таких целей подойдет крестовая отвертка, она по всей длине ровная и не имеет расширения, в отличие от плоской. Далее нужно отогнуть полученное «ушко» в сторону, относительно длины проволоки, оно будет выполнять функцию замка.

Шаг 3: Детальный монтаж самодельного хомута

Только что вы сделали хомут из проволоки своими руками, ничего, если он с виду неказистый, главное, чтобы он качественно выполнял свои функции. Осталось установить его на свое почетное место и плотно скрутить. Для этого обогните его вокруг патрубка, обязательно в том виде, в котором он есть, а именно вдвойне, и скрестите концы между собой. После вставляем в «ушко» отвертку, цепляем второй конец и по часовой стрелке проворачиваем несколько раз до появления плотного соединения. Помните, что во время зажима не стоит сильно усердствовать, вы должны чувствовать, когда нужно остановиться, чтобы проволока не лопнула. Если на только что установленном хомуте остались слишком длинные концы, рекомендуем их откусить кусачками.

Не исключено, что с первого раза у вас не получится установить хомут из проволоки, сделанный своими руками, возможно, у вас не выйдет скрутка, или вы перетянете его, но не отчаивайтесь, повторите процедуру изготовления крепления еще раз. Мы уверены, что после нескольких попыток у вас получится качественное и герметичное соединение, и эта нехитрая технология всегда выручит вас в трудную минуту. Терпение и труд все перетрут! Но все-таки на будущее держите в хозяйстве несколько хомутиков разного диаметра, они обязательно пригодятся!

Сантехнические крепежные изделия

Они предназначены для установки на трубах из металла и пластика. В соответствии с ГОСТ сантехнические хомуты обладают различными размерами и изделия необходимо выбирать в зависимости от конкретного случая. Конструктивно этот крепежный элемент состоит из двух частей, соединяемых с помощью винтов. Одна половина изделия оснащена непрессованной гайкой в верхней части. Кроме этого, конструкция сантехнического хомута в обязательном порядке предполагает наличие резиновой прокладки, необходимой для защиты от вибрации.

Вполне очевидно, что второй вид изделий не отличается высокой прочностью и устанавливать его следует на пластиковые трубы.

Самостоятельное изготовление

В случае невозможности приобретения заводского хомута сделать крепёж своими руками не составит труда. Выполнить обжимной элемент можно из оцинкованной жестяной пластины толщиной 1 мм. Для этого нужно вырезать полоску, ширина которой может составлять 4-8 см. Для определения длины следует измерить диаметр трубы и умножить на 3,14. Полученное числовое значение и будет длиной полосы. К этому значению нужно прибавить ещё 3-4 см, необходимых для формирования ушек крепления, после чего вырезать заготовку.

На боковых сторонах полосы следует просверлить два отверстия на расстоянии 5-7 мм от края. В случае, если планируется изготовление широкого хомута, количество отверстий должно быть увеличено. Так, для изделий до 6 см шириной вполне достаточно двух крепежей, тогда как для модели шириной 8 см потребуется уже 3 болта. После проверки на совпадение проделанных отверстий в хомут следует вставить прокладку и закрутить болт.

Простое устройство, низкая стоимость и лёгкий монтаж значительно расширяют сферу применения хомутов, выгодно отличают их от других крепёжных приспособлений и позволяют выполнить их установку самостоятельно.

О нержавеющем хомуте для крепления трубы смотрите в следующем видео.

Виды червячных хомутов и их применение

Крепежи делятся на виды по нагрузке, типу крепления, месту стыковки, диаметру соединяемых элементов:

  • с барашком или болтом: для соединений элементов с незначительной вибрацией;
  • ленточный узкий крепеж с усиленным болтом для фиксации труб с сильной вибрацией;
  • широкие червячные крепления из оцинкованной стали с креплением на болтах для соединения элементов систем с низким давлением;
  • проволочный с винтовым креплением.

Заказать червячные крепежи, отвечающие стандартам ГОСТ, можно в .

У нас большой ассортимент!

Название : Хомут червячный NORMA 16-27/12 s(500 шт.)Артикул : 01366352021Производитель : NORMA GROUPЦена : 24.42 руб Название : Экофикс 80-100 мм/9 W1(250 шт.)Артикул : H80-100ECO41Производитель : ЭкофиксЦена : 14.96 руб
Название : Хомут NORMA TORRO 25-40/973-WF4Артикул : H25-40/973N5WF4Производитель : NORMA GROUPЦена : 55.08 руб Название : Хомут АБА 50-65/9(200 шт.)Артикул : 08116108058Производитель : АБАЦена : 58.89 руб
Название : Хомут червячный NORMA 140-160/12 W5Артикул : H140-160-12N55Производитель : NORMA GROUPЦена : 569.81 руб

Название : Хомут Либро МХ 90-110 W2(200 шт.)Артикул : H90-110-9L42Производитель : LIBROЦена : 45.33 руб
Название : Хомут АБА 58-75/12(200 шт.)Артикул : 08134001067Производитель : АБАЦена : 125.16 руб Название : Хомут ЛИБРО МХ (W4)140-160(100 шт.)Артикул : H140-160-9L44Производитель : LIBROЦена : 88.14 руб

Как затянуть хомут

Если нет возможности использовать специальный инструмент, нужно воспользоваться креплением с пластиковым барашком, его можно затянуть руками без снаряжения. Широкое распространение получили червячные винтовые хомуты, для затяжки которых нужна отвертка или шестигранник. ГОСТ регламентирует диапазон затягивания крепежа в пределах 6-76 мм.

Покупая набор червячных хомутов, следует помнить, что винты для затяжки могут быть с разными головками:

  • шестигранной;
  • шлицевой;
  • крестообразной;
  • буртовой.

В можно заказать в Москве все виды червячных креплений. Вам остается выбрать крепление по размерам и назначению или проконсультироваться со специалистом.

Можно ли использовать червячный хомут несколько раз

Покупателей, которые не хотят покупать крепежи «с запасом», интересует вопрос, можно ли использовать один червячный металлический хомут несколько раз?

Если крепление заказано у надежного дистрибьютора, его использование в нескольких циклах разрешается при условии, что соединяются одинаковые по рабочему диаметру рукава. Изготовленный из нержавейки или оцинковки корпус обладает достаточным запасом прочности при условии, что он сделан производителем на высокотехнологичном оборудовании.

При повторном использовании крепежа необходимо тщательно проверять герметичность соединений и степень затяжки. Крепление, заказанное в , прослужит несколько десятков циклов затяжки без ухудшения потребительских качеств.

Особенности маркировки

Разумеется, червячные хомуты маркируют, указывая их размерную группу. Но не менее важную роль играют указания на использованный материал. Если поставлен индекс W1, то метиз сделан из оцинкованного металла. При пометке W4 налицо использование нержавеющей стали. А вот с W2 все существенно интереснее: лента получена из нержавеющего сплава, а болт – из черного металла (но при этом покрыт защитным цинковым слоем).

Если на изделии написано 1Л 25-40-6 Н, то это означает последовательно:

собственно, червячный тип (1);

принадлежность к легкой серии;

разброс диаметров (25-40);

изготовление из нержавеющей стали (при использовании черного металла этот индекс просто отбрасывают).

Нюансы и особенности при работе с трубопроводом

Какое требование можно назвать главенствующим среди предъявляемых претензий к крепежным деталям? Безусловно, это будет гарантия предотвращения поперечного смещения всех закрепляемых частей единой линии. Это бесспорно основная задача данного сантехнического элемента.

Но в этом деле есть небольшой нюанс, при четком предотвращении поперечного движения закрепляемых частей, у трубопровода должна быть возможность продольного маневрирования. Если точнее, то у труб должен быть обеспечен продольный, осевой, расход. Эта необходимость связана с температурным воздействием, отчего трубопровод имеет печальное свойство немного расширяться. Этому «недугу» подвержены и полимерные и металлические конструкции. Однако стоит отметить, что для пластика коэффициент расширения несколько снижен, но все же имеет место.

Установка трубы в хомут

Металлические стальные хомуты для крепления труб

Крепёжные хомуты изготавливаются из различных видов металла и различаются по геометрическим размерам, конструкции и типу фиксации.

Основные технические параметры и материал изготовления

При изготовлении металлических хомутов используется нержавеющая или углеродистая сталь с нанесением защитного слоя от коррозии (цинк или иной материал). Основными техническими характеристиками подобных изделий являются:

  • типоразмер, определяющий диаметр закрепляемой трубы (измеряется в дюймах);
  • толщина (измеряется в мм);
  • размер соединительной гайки (если таковая имеется);
  • рабочая нагрузка (измеряется в килоньютонах);
  • разрушающая нагрузка (измеряется в килоньютонах).

Конструктивно элементы крепления могут поддерживать различное количество труб одновременно при их параллельной прокладке

Конструкционные формы и тип фиксации

Тип фиксации, предусмотренный на изделии, определяет вид трубопровода,на котором может быть использована конкретная модель, а также его назначение. Фиксация бывает двух видов:

  • жёсткая (неподвижная) – выполняется в местах изгибов и разветвлений в системах водопровода и канализации;
  • плавающая (подвижная) – используется в сетях отопления и горячего водоснабжения, где возможны продольные перемещения труб в процессе эксплуатации, связанные с изменением температурного режима работы систем.

По конструкции (форме) металлические крепёжные хомуты бывают следующих видов:

  • разъёмное кольцо;
  • два полукольца;
  • скоба U-образной формы.

Скоба U-образной формы изготавливается для каждого типоразмера труб, что позволяет подобрать необходимый элемент крепления для трубопроводов разного диаметра

Размеры

В стандартах ГОСТ можно найти таблицу с нормативами, минимальными и максимальными размерами силовых изделий, отличающихся своей конфигурацией и количеством болтов. Ознакомимся с основными параметрами приспособлений, необходимых для соединения особо сложных вариантов труб, а также толстостенных и армированных патрубков.

Хомуты MGF с двумя болтами имеют диаметр – 30-40 мм, 40-50 мм, 50-60 мм, 55-65 мм, 65-75 мм и 75-85 мм. Данные конструкции обеспечивают равномерный обхват и стягивание по окружности трубы.

Модификации разных производителей, в зависимости от назначения, тоже отличаются диаметром:

«Робуст» силовой хомут W4 – 36-39 мм;

Ремонтные и крепёжные хомуты: основные отличия

Крепёжные соединители и ремонтные — это совершенно разные изделия. Каждый из них выполняет конкретную функцию, соответственно, имеет свои отличительные свойства. Фиксатор ремонтного типа — это многофункциональный хомут, который предназначен для устранения в трубопроводных системах неполадок следующего типа:

  • трещины продольного и поперечного типа;
  • нарушение герметичности в соединительных деталях (фитингах);
  • свищи на трубах, образованные вследствие блуждающих токов.

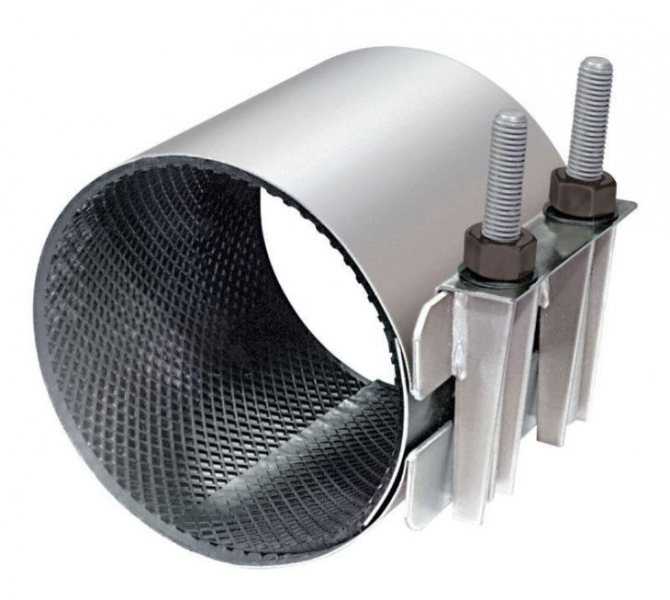

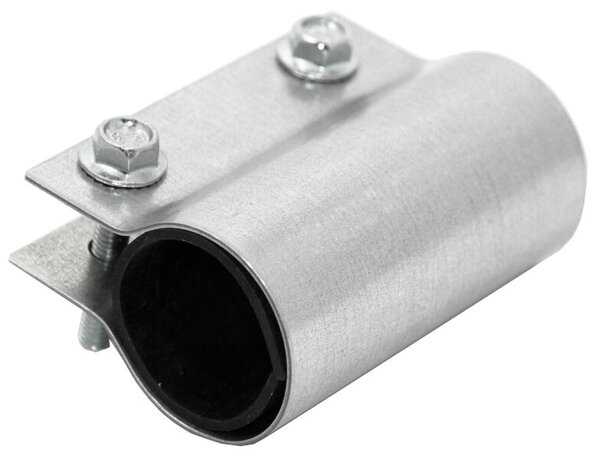

В основном для ремонта используют классические модели хомутов в виде металлических пластин с согнутыми концами. Именно на этих местах устанавливают гайки и болты для стяжки. В комплекте к таким устройствам не идёт резиновая прокладка, поэтому её нужно подбирать индивидуально.

Некоторые хомуты имеют удобные рукоятки для крепления

Ремонтные хомуты пользуются преимуществами перед крепёжными. Они отличаются простым и оперативным монтажом, подходят для устранения практически любой неисправности, не требуют слива воды для проведения работ.

Особенности

Прежде чем говорить об особенностях изделия, разберёмся, что представляет собой этот элемент, столь необходимый для монтажа трубопроводов разного назначения. Силовой хомут – это крепёжная деталь в форме закруглённых металлических лент с резиновым покрытием на внутренней части кольца, обхватывающих и фиксирующих трубу с помощью болтов.

Важные характеристики силовых приспособлений.

  • Высокая прочность стальной пластины на растяжение, то есть возможность затягивать её максимально плотно. От этого зависит надёжность фиксации.
  • Способность усиленных моделей выдерживать критические механические нагрузки, внешнее и внутреннее давление, исключая деформацию, повреждения и растягивание.
  • Возможность крепления к любой поверхности и материалу, благодаря разнообразию фиксирующих деталей. Изготовление хомутов в соответствии со стандартами ГОСТ на специализированном производстве фактически исключает брак, а значит, и неисправность крепежа.
  • Модели повышенной прочности снабжены рёбрами жёсткости с гальваническим напылением, что позволяет использовать их при воздействии значительных негативных внешних факторов.

Силовые модели выпускаются преимущественно из высококачественной стали, что делает их устойчивыми к коррозии и применимыми в жёстких условиях высокого давления, вакуума, больших температурных перепадов. Такие конструкции считаются долговечными в эксплуатации и самыми прочными, в том числе на разрыв.

Номенклатура размеров и материалы хомута

Металлические полукольца сантехнического крепежа изготавливаются из оцинкованной стали 08Ю или ВГ. Центральная гайка и монтажные винты М6 – по требованиям, определенным ГОСТом 15524-70.

Размеры на хомуты сантехнические для крепления труб определяются в дюймах, как и сами трубопроводы. Крепеж диаметров малого и среднего диапазона изготавливается с шагом в ¼ дюйма, Для труб от двух дюймов и выше – с шагом в ½ дюйма. Стандартные размеры накладок для труб сантехники приведены в таблице.

Материал резинового уплотнения может отличаться у разных производителей. Большинство фирм комплектуют сантехнические хомуты кольцом из диеновой резины, встречаются также полихлорвиниловые и бутилкаучуковые накладки.

Сферы использования

Ленточные хомуты широко используются для решения бытовых задач и в различных промышленных отраслях. Они применяются:

  • в машиностроении;
  • в сельском хозяйстве;
  • в пищевой и химической промышленности;
  • для фиксации систем отопления;
  • для крепления труб в условиях их повышенной вибрации;
  • в домашнем хозяйстве.

С их помощью осуществляют соединение, фиксацию, герметизацию трубопроводов и гибких шлангов, производят крепление металлических конструкций к опорам линий электропередач.

Металлические изделия не подвержены растяжкам или разрывам. Они обладают высокой стойкостью к различным видам силовых нагрузок благодаря чему справляются с любыми поставленными задачами.

Конструкция и применение червячных хомутов

Это цельноштампованное изделие, оснащенное специальным крепежным механизмом. Благодаря высокой надежности, хомут металлический червячный активно используется для решения различных задач в технике. Чаще всего изделие применяется для следующих нужд:

  • Соединение труб, шлангов и других магистралей.
  • Фиксация отопительных систем.
  • Крепление труб в условиях сильной вибрации.

Хомут червячного типа изготавливается методом накатки или прессования

Во время производства изделия особое внимание уделяется качеству обработки ленты, что позволяет исключить наличие острых краев и тем самым предотвратить повреждение шланга или трубы при использовании. В настоящее время выпускаются червячные хомуты, размеры которых могут быть следующими:

  • Длина ленты — от 8 до 240 мм.
  • Ширина ленты — от 9 до 120 мм.
  • Толщина — от 7 до 9 мм.

Эти изделия изготавливают из разного металла, например, оцинкованного или антимагнитной нержавеющей стали. Причем предел их прочности составляет минимум 40 кгс/мм2. Все размеры хомутов червячного типа определяются ГОСТ и зависят от типа изделия и серии. Если хомут предполагается использовать в условиях сильной вибрации, то стоит отдать предпочтение изделиям усиленного типа.

Зажимные хомуты для гибких шлангов

Для гибких шлангов в основном используется 2 вида зажимных элементов. О червячных мы уже говорили, а вот на силовых хомутах для шлангов высокого давления стоит остановиться подробнее.

Силовой хомут для шлангов высокого давления

Для обжима шлангов высокого давления применяют несколько видов изделий:

  • литые универсальные, имеющие 2 болтовых соединения (по одному с каждой стороны),
  • проволочные оцинкованные с затяжным болтовым механизмом,
  • ленточные оцинкованные с тем же механизмом затяжки,
  • силовые – здесь обжим производится при помощи подобия ленты, но болтовые зажимные механизмы расположены с двух сторон.

Главные функции инструмента

Основное предназначение изделия — монтаж или демонтаж гибких самозажимных колец при взаимодействии с масляными, топливными или шлангами системы охлаждения, ШРУСами (шарнирами равных угловых скоростей). Применяются главным образом при обслуживании ТС в автосервисе и при шиномонтажных работах.

В чем их различия, как выбрать нужный

Покупая клещи для обжима хомутов ШРУСа от производителя «Дело Техники», стоит обратить внимание на размеры изделия и удобство применения в каждом конкретном случае. Использование ряда моделей с прямыми губками в труднодоступных местах может быть невозможно, вместо них желательно применять щипцы с загнутыми

Большой вес инструмента с одной стороны может вызвать дискомфорт в работе, с другой будет плюсом при необходимости сильной затяжки хомутов и позволит выдержать большую нагрузку.

Разновидности

Хомут металлический червячный изготавливают исключительно из стали, но сталь может иметь различные свойства.

По этому признаку различают следующие виды хомутов:

  1. Стальные оцинкованные. Отличаются повышенной стойкостью к воздействию агрессивных химически активных веществ. В числе преимуществ – дешевизна и высокая надежность соединения. Область применения – монтаж водопровода, систем охлаждения и газоснабжения.
  2. Из нержавеющей стали. Для них используется сталь: легко намагничивающаяся, плохо намагничивающаяся, а также сталь с антимагнитными свойствами. Крепления из нержавейки обладают высокой устойчивостью к коррозии и резким температурным перепадам, используются в сырых помещениях и для работы под открытым небом. В числе недостатков – более высокая цена.
  3. Комбинированные. Для изготовления винта используется углеродистая сталь, а для ленты и замка – нержавейка. Благодаря такому сочетанию, удается добиться оптимального соотношения цены и качества.

Хомут червячный размеры винта имеет разные, в зависимости от формы головки. А она бывает различной конфигурации: шестигранную, с прямым или крестообразным пазом, с буртиком. В соответствии с формой головки следует подбирать отвертку для работы. Существуют также с пластиковым винтом-барашком, позволяющим обходится без отвертки.

Кроме того, хомуты отличаются:

  1. Длиной ленты и, соответственно, возможным диаметром. Размеры червячного металлического хомута различают, используемые для труб с сечением от 0,8 до 1,6 см, от 1,2 до 2,0 см, от 1,6 до 16 см, свыше 16 см.
  2. Шириной ленты. Как правило, узкие используются в случае, когда соединяемые элементы будут испытывать сильную вибрацию. Область применения широких – рукава, для которых противопоказано слишком сильное сжатие.
  3. Способностью выдерживать нагрузки определенной интенсивности: в соответствии с этим критерием различают хомуты легкой и тяжелой серии.

Как уже говорилось, лента крепления может иметь зубья или насечки. Лучшими считаются хомуты с зубьями, изготовленными методом гофрирования и расположенными под определенным углом. В хомуте с такими зубьями винт никогда не соскакивает с ленты, даже если приходится работать в экстремальных условиях. При наличии же на ленте перфорированных отверстий – просечек, хомут менее стоек к механическим воздействиям.

Чем отличаются крепёжные модели от ремонтных

Хомуты, изготавливаемые нашей промышленностью, по своему назначению классифицируются как крепёжные и ремонтные, и в самом названии определено их предназначение, являющееся основным их различием. Крепёжные модели предназначены для фиксации трубопроводов в заданном месте расположения для дальнейшей эксплуатации.

Их основными функциями являются:

  • прочность и надёжность фиксации монтируемых труб;
  • простота выполнения монтажа и длительные сроки эксплуатации;
  • предотвращение поперечных смещений трубопроводной системы при возможности продольного перемещения в процессе использования.

Крепёжные изделия должны обеспечивать надёжную фиксацию трубопроводов в местах их прокладки

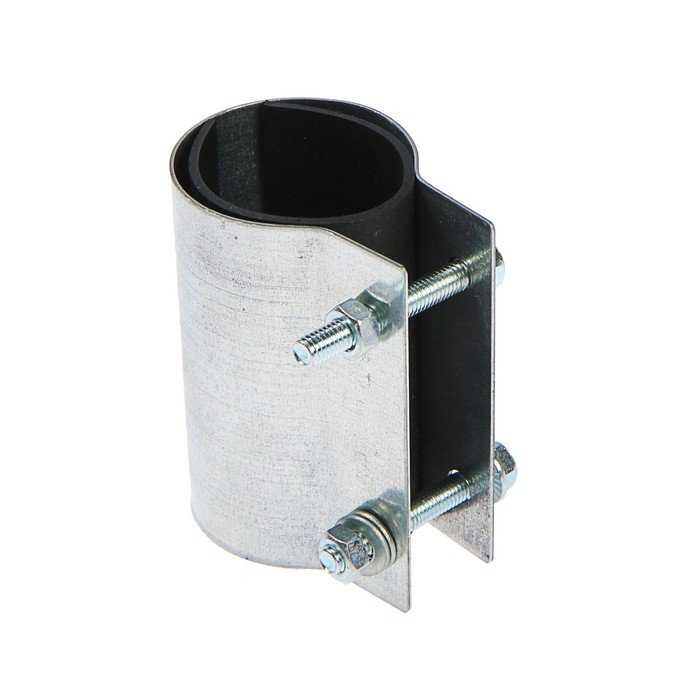

Ремонтные хомуты используются для ремонта труб в случае, когда невозможно выполнить устранение повреждения иным способом, или это следует сделать быстро, без остановки циркуляции жидкости в повреждённом трубопроводе. Основными требованиями, предъявляемыми к ремонтным моделям, определяющим их предназначение, являются:

  • простота использования и возможность быстрого выполнения монтажных работ;
  • надёжность и длительные сроки эксплуатации.

С использованием ремонтных моделей можно отремонтировать трубы, изготовленные из различных материалов: сталь и пластик, асбестоцемент или чугун при различных видах повреждений: свищи и переломы, трещины, механические повреждения и прочие неисправности.

Ремонтные модели из нержавеющей стали обеспечат быстрое выполнение ремонтных работ и не испортят визуальное восприятие помещения, где будут установлены

Виды

Существуют 3 вида по назначению.

Крепежные

Закрепляют два элемента трубы. Удлиняют и изменяют направление конструкции. К ним относятся ремешки из пластика, которые уже редко применяются

Для герметизации

Они в свою очередь подразделяются на несколько типов:

  1. Хомут, соединяющийся шплинтом,надежность невелика из-за того, что поверхность шланга часто повреждается острыми кромками тела скобы.
  2. Винтовой, состоит из винта с резьбой, но крепко затянуть его сложно. Поэтому такая скоба применяется только для гофрированных трубопроводов диаметром не больше 20 мм. Классифицируются по виду стяжки. Разница состоит в том, что одни в форме проволоки, а вторые изготовлены из ленты.
  3. Червячный, элементами хомута являются винт, резьба и провод. Поверхность последнего со сквозными пазами. Усиленные варианты выпускаются без пазов. Их функции выполняют выступы с одной или двух сторон.

Специальные

Отличие такого соединения от вышеописанных скоб в закругленности наконечников. Выполнение стяжки потребует использование клещей или щипцов.

Обзор видов

Металлический червячный хомут может иметь различные габариты (диаметры). Его дополнительно подразделяют на типы по виду ленты: оснащенной зубьями или насечкой. В таких случаях говорят, соответственно, о накатном и насечном вариантах. 100% червячных изделий получают из стали, но химический состав этой стали многое предопределяет. Так, стальной оцинкованный метиз отлично переносит контакт с агрессивными химикатами. Это вполне дешевый продукт; именно его чаще прочих покупают для обустройства:

газопроводов локального или местного значения.

Но червячные хомуты могут делаться и из нержавеющих марок стали. Их делят на:

слабо намагничивающиеся типы.

Нержавеющие конструкции неплохо противостоят процессам коррозии и значительным температурным колебаниям. Их можно использовать в сырых зданиях и даже на открытом воздухе во влажную погоду. Нержавеющий ленточный хомут для шлангов может быть полезен для дачников и садоводов. Но придется за него заплатить довольно серьезную сумму. Более благоприятны по соотношению цены и качества комбинированные варианты: винтовой элемент в них получают из углеродистой стали, а все остальное делают из нержавеющего сплава.

Размеры винта у червячных хомутов тоже сильно отличаются. Это определяется геометрией головки:

с крестовидной формой паза;

В некоторых случаях устанавливается винт-барашек из пластика. Такое решение позволяет отказаться от отверток и вести монтаж или демонтаж вручную. Длина хомутовой ленты определяет диаметр, и может составлять как 0,8 см, так и более 16 см; внутри всего этого многообразия выделяют четкие группы. Узкие конструкции применяют в условиях сильной вибрации, более широкие — для рукавов, которые не должны подвергаться чрезмерно мощному сжатию.

Рассмотрим какие бывают разновидности

Хомуты ремонтные для металлических и других труб зависимо от материала изготовления делятся на:

  1. Стальные. Из материала, не покрытого антикоррозийной защитой.
  2. Стальные. Из нержавеющего материала.
  3. Стальные. (Оцинковка).
  4. Литой чугун.

Зависимо от типа крепежа муфтовые устройства для металлических и других магистралей бывают:

Односторонние.

Двухсторонние.

  • Стандартные.
  • Двухсоставные.
  • Трехсоставные (для металлических магистралей большого объема).

Кроме этих моделей, изготовителями предоставлен набор составных деталей для металлических систем, отличающихся большим диаметром. И количество составных деталей для таких ремонтных устройств зависимо от показателя габарита объема.

Смотрите видео

Изделия для металлических и остальных труб отличаются несколькими особенностями рабочих конструкций, а это означает, что их легко выбрать для любой сети.

Подведём итог

Можно с уверенностью сказать, что хомуты, независимо от их назначения, действительно незаменимы. При желании крепёжное сантехническое изделие может превратиться в ремонтное и спасти соседей снизу от затопления. К тому же домашний мастер будет избавлен от затрат, связанных с ремонтом нижней квартиры. Если же требуется замена канализации или магистралей водоснабжения, альтернативы крепёжным хомутам и вовсе не существует. К тому же цена подобных сантехнических изделий невысока, а купить их можно в любом строительном магазине, что делает их доступными для любых слоёв населения.


Хомут с отводом – прекрасное решение, чтобы обойтись без сварных работ

Надеемся, что информация, изложенная в сегодняшней статье, была полезна нашему уважаемому читателю. В процессе прочтения у вас могли возникнуть какие-либо вопросы по теме. Не стесняйтесь их задавать в обсуждениях ниже. Редакция Seti.guru с удовольствием на них ответит в максимально возможные сжатые сроки. Если же у вас есть опыт использования различных хомутов в профессиональном плане или при самостоятельном ремонте, просим поделиться им с другими читателями. Это будет полезно начинающим домашним мастерам. Пишите, спрашивайте, общайтесь. А напоследок мы предлагаем вашему вниманию короткий, но довольно информативный видеоролик по сегодняшней теме.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Эксперт по товарам
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
