Цифровые звуковые интерфейсы
Toslink
Toslink (сокращённо от Toshiba Link) первоначально был разработан корпорацией Toshiba для передачи звука формата ИКМ между фирменными CD-плеерами и AV-ресиверами, но вскоре был адаптирован для большинства CD-плееров независимо от производителя.
Передача сигнала производится по оптическому волокну (часто пластиковому) и распространено в основном в бытовой технике.
S/PDIF и AES/EBU
Расшифровывается как Sony/Philips Digital Interface Format. Отсюда легко догадаться, кто разработал этот формат.
Профессиональный вариант S/PDIF называется интерфейсом AES/EBU (Audio Engineering Society/European Broadcast Union, или Общество аудиоинженеров/Европейский радиовещательный союз — организации, стандартизировавшие этот интерфейс).
Спецификации S/PDIF и AES/EBU допускают несколько типов кабеля и разъёмов. Оптический кабель совпадает с кабелем и разъёмами Toslink. В последнее время часто встречается оптический разъём mini-Toslink, который внешне очень похож на mini-Jack (3,5 мм).
Иногда встречаются готовые кабели с разъёмами RCA оранжевого цвета. Это коаксиальные кабели для передачи цифрового звука. Гнезда для них на аппаратуре так же имеют оранжевый цвет.
Экзотика
Здесь надо упомянуть специфические цифровые интерфейсы, которые делают некоторые фирмы для себя. Чаще всего они используют в качестве кабелей для передачи сигналов обычную витую пару, но это не локальная сеть и ошибаться с подключением нельзя.
Как пример можно привести фирму BSS с её протоколом BLU Link или конгресс-системы BOSCH с передачей звука по специальному кабелю DCN.
На что стоит обратить внимание
Не стоит впадать в панику при появлении сообщения на экране телевизора «Нет сигнала». Не рекомендуется беспорядочно многократно нажимать на кнопки пульта, пытаясь достичь результата. Попробуйте спокойно проанализировать ситуацию и попытайтесь выяснить причину возможных проблем.
Помните
, что при попытке поиска и обновления каналов нельзя отключать приемник сигнала от электропитания. В противном случае оборудование может быть выведено из строя.
Не стоит тратить усилия и время на попытку самостоятельно устранить неполадку технического характера. В большинстве случаев гораздо проще и быстрее обратиться в специализированный сервисный центр, нежели делать работы по устранению причин самостоятельно. Специалисты сервиса способны работать в довольно сжатые сроки и произведут все необходимые работы по ликвидации
причин отсутствия сигнала:
- настройку оборудования;
- замену неисправного оборудования;
- обновление программного обеспечения.
Антенны на крышах домов могут поломаться в любой момент, так как подвергаются различным погодным условиям – снег, дождь часто приводят к поломке вследствие попадания воды в кабель или усилители. Также к поломке антенны часто приводит неправильная установка. Электронные устройства тоже не долговечны и часто ломаются, как и антенны.
Очень часто причиной помех, низкогоуровня сигнала и плохого качества является неправильный выбор места для установки антенны, а также эксплуатация некачественных кабелей или др. компонентов. При обнаружениинизкого уровня сигнала необходимо проверить подключение кабеля. Необходимо исключить изоляцию усилителя полиэтиленом или другими материалами. Это является ошибочным мнением, что благодаря этому вы защищаете устройство от влаги. Вода попадает, а при изоляции остается внутри. Это в дальнейшем может привести к гниению места соединения. Нужно внимательно проверить все компоненты и при необходимости провести их ремонт или замену. Данная неполадка может отразиться в виде предупрежденияОшибка 0 .
Существуют различные способы установки антенн. С помощью внешней антенны получают наиболее максимальное качество сигнала
, так как ее можно легко направить в сторону передающего центра. Для этого могут быть использованы разнообразные усиления дляулучшения сигнала. Если вы находитесь близко к передающему центру, то вам подойдет антенна для комнаты. Устанавливать антенну необходимо на достаточной высоте, лучше всего на крыше. При помехах
нужно попробовать перенастроить антенну, установить ее в другом месте. Если это не помогает, используйте другую антенну. Если уровень сигнала, наоборот, высокий, то необходимо отказаться от мощного усилителя, так как он является причиной появления помех. Это можно обнаружить, если 100% уровень сигнала, но 0% качества. В таких случаях часто используют антенну для комнаты.
От чего зависит качественный показатель приемных частот
Досадная ситуация, когда вместо четкого изображения на экране появляется раздражающая глаз картинка из мелких рассыпающихся квадратиков. Причина — ухудшение приема радиоволн, вызванное рядом обстоятельств.
Уровень сигнала Триколор, сила и качество приема зависят от следующих факторов:
- Корректно ли направлена тарелка на волновой источник.
- Есть ли препятствия на воображаемой линии между спутником и приемником.
- Погодные условия.
- Налипание на дефлектор грязи и мусора.
- Характеристики используемого кабеля.
- Способ прокладывания провода.
- Работоспособность конвертера.
- Диаметр зеркала антенны.
Общее представление о микрофонном кабеле – критерии выбора
Прежде, чем отправится за товаром, нужно овладеть информацией, какие бывают микрофонные шнуры. Затем, ознакомиться с их особенностями, сравнить и решить, какой лучше купить.
Таблица – «Виды микрофонных кабелей»
| Название: | Второе наименование: | Описание/ назначение: |
|---|---|---|
| Обычный инсталляционный: | несимметричный | для бытовых нужд, где чистота звука не стоит на первом месте. К примеру, подключение динамических микрофонов к музыкальному центру. |
| Балансный: | симметричный | для создания цепи большой протяжённости, в любых погодных условиях |
Симметричные шнуры обладают высоким уровнем устойчивости к электромагнитным наводкам – одна из положительных черт. Он состоит из 2-х центральных проводников, изоляции, экрана, внешней оболочки.
Микрофонный провод, оснащён двумя разъёмами XLR, расположенных на разных концах, которые принято называть «папа»/ «мама».
Картинка — Кабель спиральной формы с позолоченным наконечником
Разъёмы TRS или USB используются для непосредственного подключения к звуковой карте (цифровому устройству записи). Они соединяют микрофон с микшерным пультом, который применяется для DI связи между усилителем и микшером.
Чтобы уберечь соединяющий элемент от воздействия электромагнитных наводок, прибегают к использованию специальных экранов. Простыми словами, это общий провод и заземление. Роль экранирования – защита сигнала от различных источников шума: радиосигналов, сетевого провода, люминесцентных ламп, реостатов диммеров, некоторых приборов.
Советы по выбору
Если пользователь желает получить чистую передачу звуковых волн, то у него должен быть хороший провод, качественные разъёмы, профессиональный микрофон.
Рекомендации по покупке:
- двух жильный шнур с витым экранированием от 70% и с оловянными или посеребренными контактами подойдёт начинающим музыкантам;
- для продвинутых музыкантов лучше воспользоваться таким же соединением, но с посеребренными или позолоченными разъёмами, витым экранированием выше 90%;
- гибкий ПВХ шнур на 4 жилы с плетённым медным экраном (от 95%) и позолоченными разъёмами – вариант для профессионалов.
Экран и его особенности
Экранирование – один из пунктов, на что следует обратить внимание при покупке микрофонного шнура. Существует несколько видов оплётки, каждая из которых имеет свои положительные и отрицательные стороны. Таблица – «Способы экранирования и их сравнение». Таблица – «Способы экранирования и их сравнение»
Таблица – «Способы экранирования и их сравнение»
| Наименование оплётки: | Положительная сторона: | Отрицательная сторона: |
|---|---|---|
| Фольгирование: | 100% покрытие сигнальных проводов | механическая ненадёжность |
| Сетчатая: | самая распространённая форма; | покрытие на 60-85 % в основном |
| гибкая; | ||
| механически надёжная | ||
| Спиральная проволочная: | повышенная гибкость в сравнение с двумя предыдущими вариантами; | быстро приходит вне годность при физическом воздействии; |
| покрытие до 80% | менее устойчива к радиочастотным помехам экрана |
Как выбрать подходящий шнур – на чём заострить внимание
Исходя из выше изложенной информации, можно сделать заключение, на что обратить внимание, покупая проводник:
- Тип кабеля.
- Сопротивление.
- Экранирование.
Самый лучший экранированный проводник – сеточный или спиральный.
При передаче аудио важно обеспечить низкие значения активного сопротивления. Лучшими в этом плане считается кабель из меди. К другим критериям выбора относят толщину (чем больше диаметр, тем ниже сопротивление)
Для инструментальных устройств, нужен очень толстый и короткий шнур
К другим критериям выбора относят толщину (чем больше диаметр, тем ниже сопротивление). Для инструментальных устройств, нужен очень толстый и короткий шнур
Важно, где купить. Лучший вариант в этом вопросе – специализированные магазины или заказ через интернет. Чтобы не совершить ошибки при выборе, нужно знать параметры места применения, чтобы длина шнура подходила, разъем техники
Чтобы не совершить ошибки при выборе, нужно знать параметры места применения, чтобы длина шнура подходила, разъем техники.
Перед приобретением, хорошо проанализировать отзывы покупателей, просмотреть видео обзор на 2-3 модели, определиться, какой фирмы лучше. Завершающий этап – стоимость товара. Хотя если бюджет распределён изначально, что опираться нужно от него.
Готовые усилители
Дорогие варианты рассматривать не буду, извините. Предполагается, что бюджет предельно ограничен.
На Алиэкспресс устройства нужно искать запросами «микрофонный предусилитель» и «предусилитель микрофона». Самые дешёвые варианты стоят полторы-две тысячи рублей. Предназначены для караоке, но, если не выкручивать на полную громкость, можно подключить к линейному входу.
За три тысячи рублей можно найти полноценный предусилитель, к которому еще и музыкальный инструмент подключается. Например, гитара со звукоснимателем.
Для подключения дешёвого компьютерного микрофона понадобится переходник 3.5 мм джек > 6.3 мм джек. У компьютера должен быть линейный вход.
И не стоит забывать про такое чудо, как конденсаторный микрофон BM 800, завоевавший голосовые связки ютуберов, обозревающих товары из китайшопов:
BM 800 микрофон для компьютера Конденсаторный 3.5 мм Проводной
Уточняю: я не рекомендую его к покупке. Не совсем понятно, при каких условиях он нормально работает, слишком уж противоречивы отзывы. Но иногда ВМ 800 можно найти за 300-500 рублей, что не сильно дороже примитивных электретных, зато с предусилителем. Но подключается он к микрофонному входу, а значит — привет, помехи звуковой карты.
Лучшие радиосистемы с головным микрофоном
Подобный тип радиосистем используется теми специалистами, кому нужно освободить руки. Их выбирают фитнес тренеры, певцы с танцевальными номерами, лекторы. Передатчик звука фиксируется надежно на голове и находится постоянно в одной точке рядом со ртом.
Noir-audio U-3200-HS6
Радиомикрофон предназначен для живого вокала, выступления на крупных конференциях, ведения лекций. Профессиональная вокально-речевая система содержит в составе два головных микрофона, а также два поясных передатчика и приемника. Передатчик и приемник имеют функцию автоматической настройки через ИК порт. Передатчик оснащен ЖК экраном для вывода данных об уровне заряда, выбранный частотный канал и другие рабочие параметры.
Система работает в радиусе действия 80 метров при отсутствии физических препятствий. Благодаря конструктивным особенностям конденсаторный микрофон с кардиоидной диаграммой направленности имеет хорошую защиту от помех и дает четкое качественное звучание. Сигнал передается аналоговым способом. Доступно 200 каналов приемника. Соотношение сигнала к шуму равняется 100 дБ. Возможно расположение вблизи акустики без создания радиопомех. Работает на частоте UHF 600-690 МГц.
Для удобства хранения и транспортировки поставляется в надежном пластиковом кейсе.
Достоинства:
- Широкий радиус действия;
- Возможность применения вблизи акустики;
- Качественное звучание;
- Большая сфера использования;
- Отсутствие помех;
- Можно регулировать громкость каждого сигнала по отдельности;
- Низкая цена.
Недостатки:
Не выявлены.
Shure BLX188E/SM35 M17
Профессиональная система применяется музыкантами во время живых выступлений. Беспроводная система оснащена двумя конденсаторными микрофонами, которые воспроизводит чистый голос без помех. Приемник сигнала BLX88 оснащен инновационной системой автоматического сканирования частоты требует минимум настроек. На передней панели приемника есть светодиодный индикатор.
Возможно одновременное поклонение 11 других совместимых систем через одну частотную полосу. Радиус действия составляет 91 метр. Сам микрофон имеет почти невидимый дизайн, поэтому легко впишется в любой стиль. Имеет кардиоидную диаграмму направленности звука, благодаря которой отсеивает лишние шумы, помехи. Есть ветрозащита, которая сводит к минимуму звуки дыхания либо ветра. Отлично подойдет для выступлений с живой музыкой.
Конструкция имеет компактные размеры, небольшой вес, эргономичный дизайн. Все элементы отличаются прочностью и надежностью. Питается от двух батареек, может работать без подзарядки на протяжении 14 часов. Отслеживать режим работы можно при помощи двухцветного светодиода и сопоставления частот кнопками. Сама конструкция крепежа гибкая, поэтому вокалист может зафиксировать микрофон так, как ему удобно.
Достоинства:
- Широкий частотный диапазон;
- Отличная система подавления шумов;
- Гибкость конструкции, позволяющая выбирать комфортное местоположение микрофона;
- Длительная автономная работа;
- Наличие ветрозащиты.
Недостатки:
Высокая цена.
Sennheiser XSW 1-ME3-A
Профессиональная вокальная радиосистема с головным микрофоном от известного бренда Sennheiser отлично подходит для живых выступлений музыкантов, где нужны свободные руки. Благодаря системе XS Wiriless 1 вокалист или выступающий получает стабильную передачу чистого звука без использования проводов. Доступно до 10 каналов в частотном диапазоне UHF от 50 до 16000 Гц.
В состав конструкции входят приемник, поясной передатчик и головной микрофон. Все элементы легко управляются, не требуют лишней настройки. Выполнены в легком весе, стильном дизайне. Передатчик питается от двух батареек. Микрофон конденсаторный имеет кардиоидную диаграмму направленности звука.
Конструкция корпуса отличается легким весом. Имеет прочное покрытие краской, которая не трескается со временем. Производится из качественного пластика.
Достоинства:
- Широкая частотная рабочая полоса;
- Возможность работы до 10 каналов единовременно;
- Надежность конструкции;
- Присутствует автоматическая синхронизация через удаленный канал;
- Известный проверенный производитель;
- Поддерживается автоматическое управление частотами.
Недостатки:
Относительно высокая стоимость.
Производители и модели звуковых оповещателей
На текущий момент сфера безопасности представляет клиентам большой ассортимент предоставляемых товаров. Рынок современных звуковых сигнализаторов состоит из сотни наименований, отличающихся техническими характеристиками и сферами применения.
Звуковые оповещатели Комтид

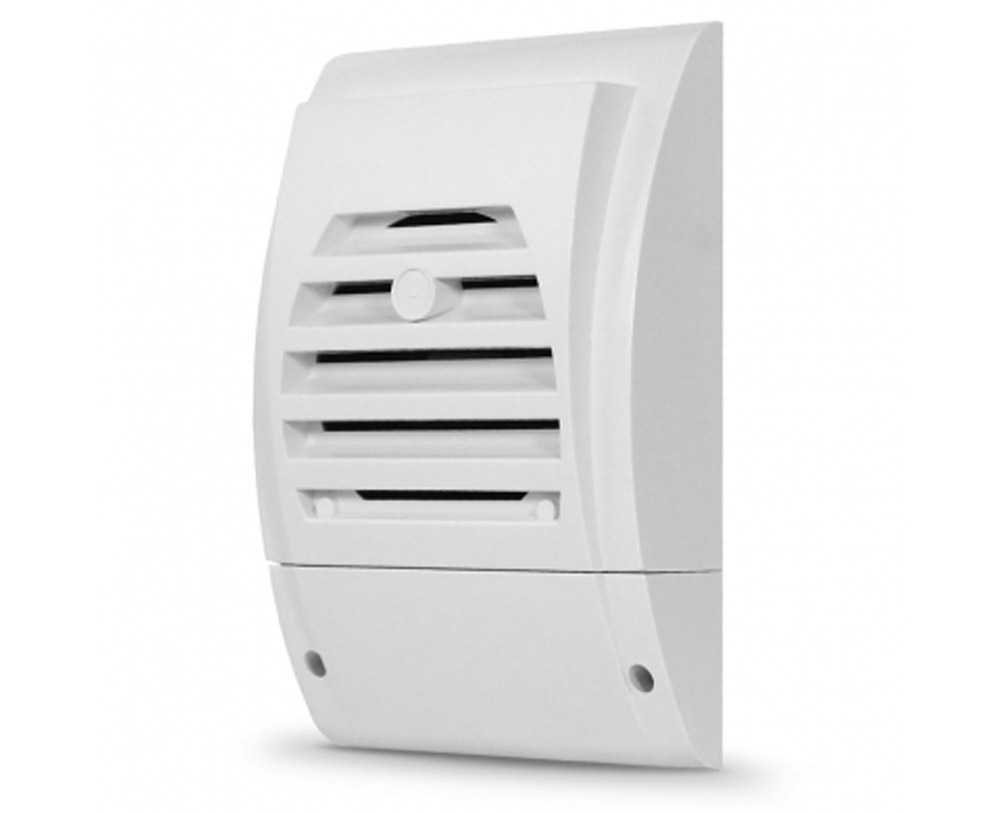

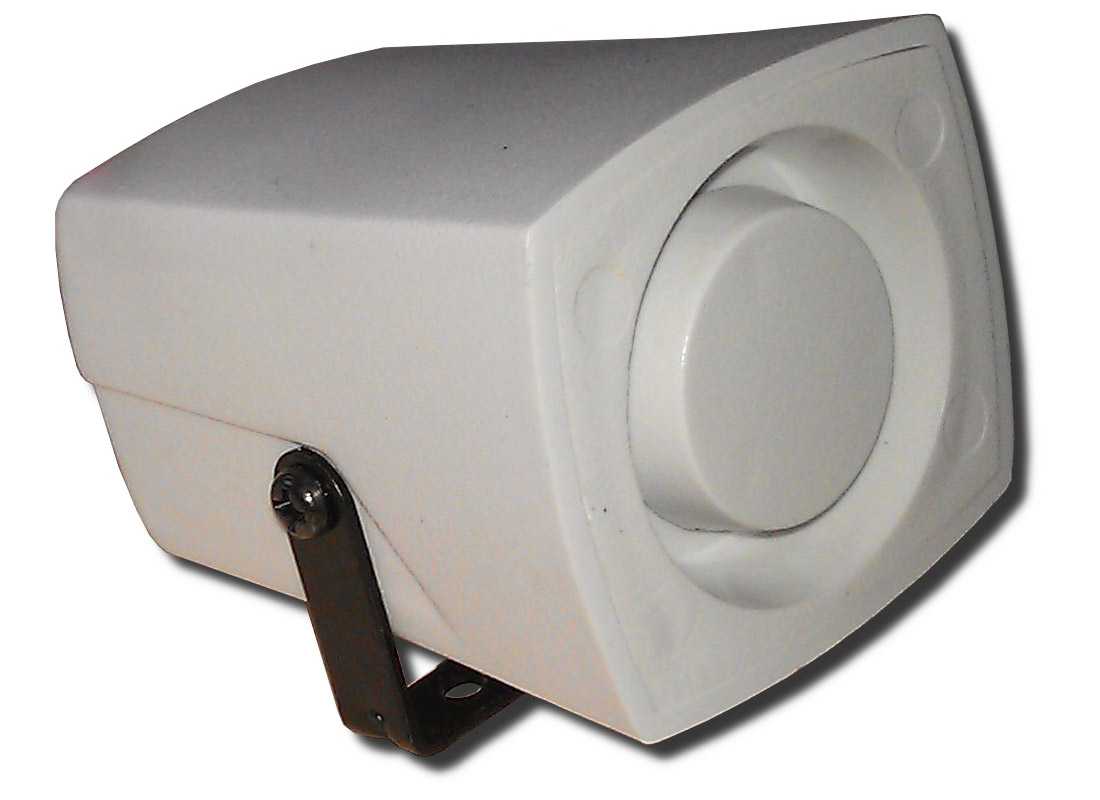

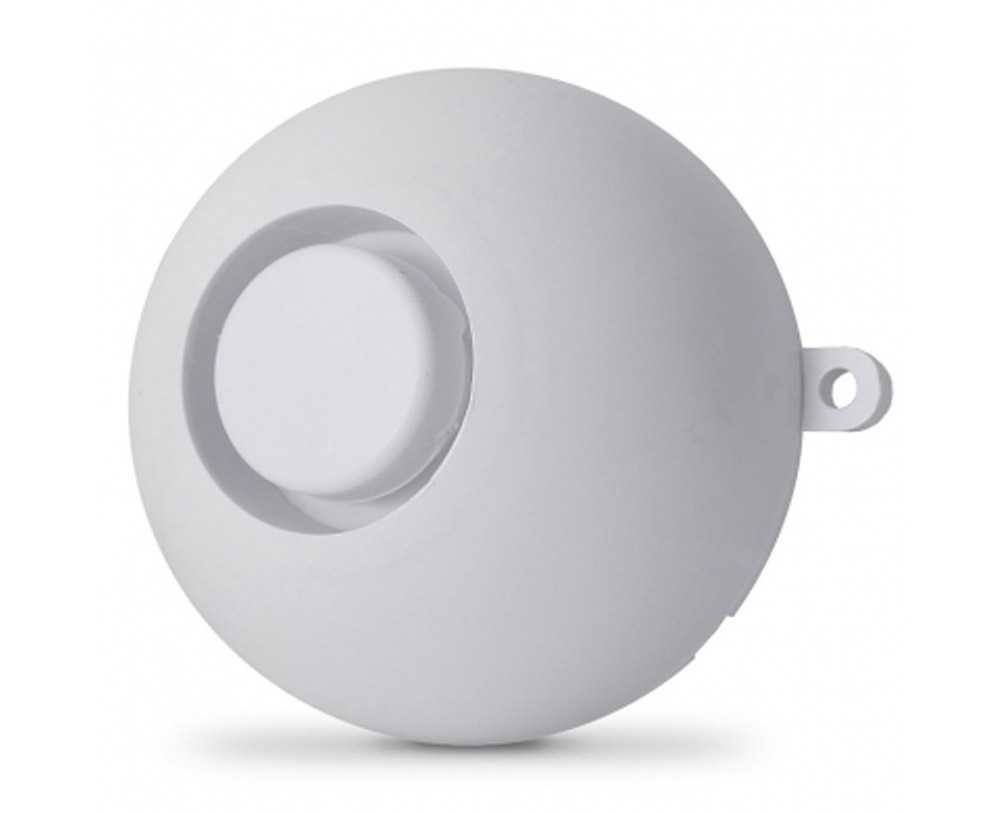

Отечественная марка «Комтид» представляет стандартный класс звукооповещающих устройств. Она нашла применение в системах противопожарной-сигнализации и может функционировать как на улице, так и в помещении (см. Пожарные дымовые извещатели). Модель ПКИ РС запрограммирована на произношение заранее установленной фразы.
| Иволга ПКИ-1 | ПКИ-1 (Колибри) | ПКИ МШ (Шмель) |
 |
 |
 |
| Потребляемая мощность мА | ||
| 25-30 | 25-30 | 25-30 |
| Напряжение питания | ||
| 12 +/- 3 В | 12 +/- 3 В | 12 +/- 3 В |
| Уровень звукового сигнала | ||
| 95-110 дБ | 85 – 110 дБ | 85-110 дБ |
| Габариты | ||
| 85х70х50 мм | 85х65х20 мм | 60х45х15 мм |
| Масса | ||
| 40 г | 40 г | 30 г |
| Условия эксплуатации | ||
| от -30 до +55 °С | от -30 до +55 °С | от -30 до +55 °С |
Пьезосирены «Alarmico»
Иностранные модели «Alarmico» нашли применение в индустриальной сфере. Компактные модели способны вырабатывать мощный звуковой сигнал, оповещающей всех на больших дистанциях о возникновении опасной ситуации. Они применяются на промышленных предприятиях и заводах с повышенным шумовым фоном. Способны выдерживать высокие температуры в момент возникновения пожара (см. Извещатель пожарный пламени).
| AL-P1 (VP-1) | AL-S36 | VS-85 (AL-S58) |
 |
 |
 |
| Потребляемая мощность | ||
| 200 мА | 500 мА | 1200 мА |
| Напряжение питания | ||
| 6-12 В | 6-12 В | 6-14 В |
| Уровень звукового сигнала | ||
| 108 дБ | 102 дБ | 118 дБ |
| Габариты | ||
| 45х60х40 мм | 110х55х1100 мм | 200х235х118 мм |
| Масса | ||
| 150 г | 240 г | 325 г |
| Условия эксплуатации | ||
| от -40 до +100 °С | от -30 до +500 °С | от -30 до +250 °С |
Звуковые оповещатели от фирмы «Арсенал Безопасности»
Продукция компании «Арсенал Безопасности» отличается возможностью восстановления оповещателей. Устройства работают в комплексе охранно-противопожарных систем для подачи звукового сигнала на объектах с установленной сигнализацией. Все устройства очень компактны, имеют малый вес и легко монтируются на поверхности.
| Гром 12М | Флейта 12В | Флейта 220 В |
 |
 |
 |
| Потребляемая мощность | ||
| 35 мА | 35 мА | 1 Вт |
| Напряжение питания | ||
| 9-13,8 В | 9-13,8 В | 187-242 В |
| Уровень звукового сигнала | ||
| 105 дБ | 105 дБ | 100 дБ |
| Габариты | ||
| 67х41 мм | 90х38 мм | 103х160х47 мм |
| Масса | ||
| 70 г | 60 г | 160 г |
| Условия эксплуатации | ||
| от -30 до +56 °С | от -30 до +55 °С | от -30 до +55 °С |
Микрофоны специального назначения
Существуют такие микрофоны, у которых имеется строго определенное предназначение и конкретные задачи, которые он призвать решать. Рассмотрим некоторые из них.
1. Микрофон граничного слоя предназначен для звукоусиления в театре, подзвучивания рояля, с возможностью прикрепить микрофон к крышке инструмента. Особенность его в том, что капсула микрофона расположена над металлической поверхностью, что позволяет предотвратить попадание на диафрагму отраженных волн и, как следствие, фазовых искажений.
2. Стерео – микрофон, особенность которого заключается в наличии сразу двух капсул, ориентированных в противоположных направлениях. Такой микрофон позволяет записывать объемный звук, когда один микрофон может заменить пару или даже тройку микрофонов.

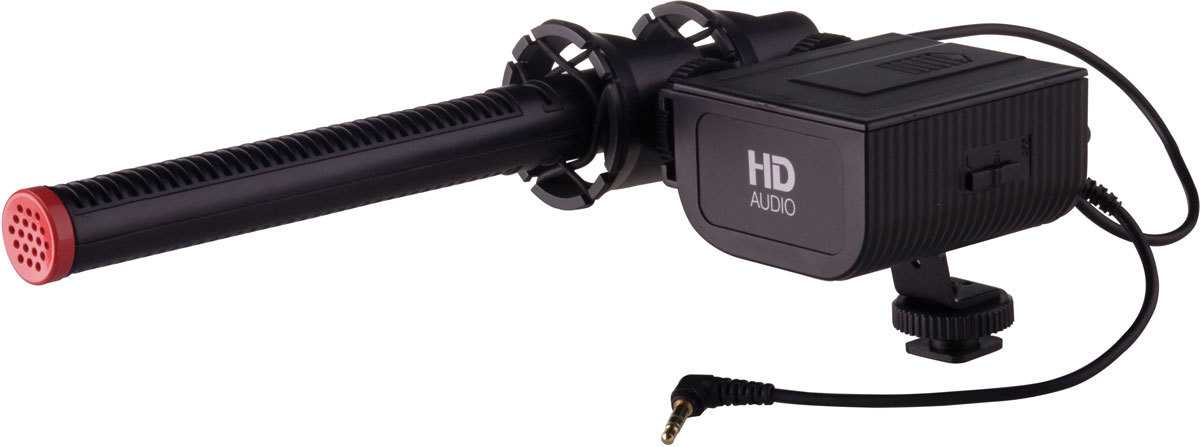

3. Микрофон-пушка предназначен для использования на открытом пространстве, поэтому нашел широкое применение в кинематографе и журналистике. Это конденсаторный микрофон с очень узкой направленностью, он воспринимает звук, идущий только с фронтальной стороны, остальные звуки заглушаются, благодаря фронтальному сдвигу.
Это далеко не все виды микрофонов специального назначения, а лишь основные. Дополнительные функции, такие как возможность переключать диаграмму направленности, изменять уровень выходного сигнала, встроенные фильтры для обрезания низких частот являются приятным бонусом, а иногда и необходимостью для профессиональной работы, но при этом увеличивают не только сложность конструкции микрофона, но и его стоимость.
Какая радиосистема лучше
Современные радиосистемы активно используются в разных сферах. Они помогают музыкантам при записи музыки или живом выступлении, лекторам при проведении занятий, шоумэнам, гидам, тренерам, журналистам. Из-за разного назначения требования к микрофонам будут различаться. Мы собрали список из лучших систем и разделили их по назначению. По результатам проведенной работы можем порекомендовать:
- Радиосистема с головным микрофоном Noir-audio U-3200-HS6, отличающаяся отличным звуком, невысокой ценой, малым уровнем помех;
- Ручной Rode Rødelink Performer Kit для профессионального вокала с автоматическим выбором нужного канала, минимумом настроек, хорошим шумоподавлением;
- Saramonic Blink 500 B2 петличный небольших размеров с надежным креплением, отличным захватом речи.
Представленные в рейтинге позиции получили хорошие отзывы у специалистов, пользователей, имеют отличные характеристики.
OOK (On-Off Keying)
Самый простой вид цифрового кодирования. Просто включаем-выключаем передатчик в соответствии с двоичным сигналом:
На спектре такой сигнал выглядит примерно так, их довольно много на частоте
Схема передатчика очень проста, поэтому активно используется в беспроводных пультах, радиокнопках и прочих устройствах ценой 1-2$. Никакого шифрования здесь обычно нет, частота и битовая последовательность жестко «зашиты», передать и принять сигнал может любой желающий, так что ставить такой пульт на дверь гаража, где стоит Lamborgini, я бы не стал, но для ночника у кровати вполне сойдет (такая лампа, купленная в ближайшем MediaMarkt, работает у меня 3 года, ложных срабатываний не было ни разу, принцип «неуловимого Джо» в действии).
Интересно отметить, что исторически это наверное один из самых первых способов радиопередачи. Если включать-выключать передатчик с помощью ключа и принимать сигнал на слух или на бумажную ленту, мы получим старую добрую азбуку Морзе.
Виды разъемов
Давайте рассмотрим необходимые нам виды разъемов. Однако для начала, нужно разобраться в составных частях:
- Гнездо — это то, куда подсоединяют кабель;
- Штекер — это то, что подсоединяют.
Разъемы, которые используются в студии звукозаписи, бывают 4 видов:
Jack (может называться как толстый или большой джек) — его размер 6,3 мм. Еще он обозначается, как 1,4 дюйма. Штекер джек может быть двухконтактным и трехконтактным. Двухконтактный (TS) происходит от (Tip) (3), то есть кончик и (Sleeve) (1), то есть сама гильза. Разделено все это пластиковым черным колечком (4). По сути здесь два контакта — тип и гильза. Что касается трехконтактного джека (TRS), то здесь есть Tip (3), Sleeve (1) и дополнительно добавлен Ring (кольцо в штекере) (2), к которому подходит контакт pro-канала либо инвертирная фаза сигнала.
Трехконтактные джеки используются не только в качестве стерео, но и в качестве балансных моно-кабелей при определенной распайке. То есть если трехконтактный jack может использоваться в моно и стерео, то двухконтактный только в качестве моно-джека. Разъем jack обычно используют при подключении гитары, клавишных инструментов (например, синтезатор), микрофонов, а также процессоров звуковых эффектов. Еще такой разъем стерео джека может использоваться для балансного подключения мониторов к звуковой карте и подключения к ней предусилителя для микрофона и усилителя для наушников. По сути, это довольно-таки универсальный разъем.
Мини джек — этот разъем, кроме как, размером больше ничем и не отличается. Бывает как двухконтактный, так и трехконтактный. В профессиональной среде minijack, пожалуй, используется только в наушниках. Поэтому более подробно о нем мы останавливаться не будем.
Canon XLR (XLR 3) — это профессиональный разъем и в бытовой аудиотехнике он, как правило, не применяется. Представляет собой металлический (иногда пластиковый) разъем с тремя штырьками. Как и в случае с джеком, эти штыри соответствуют тремя контактам: sleeve, tip и ring. С помощью такого xlr разъема коммутируется довольно большой объем студийного оборудования. Например, мониторы, аудиоинтерфейс, предусилитель с микрофоном, а также микрофон с микшерным пультом, усилитель для наушников с аудиоинтерфейсом и многое другое.
RCA-Jack (разъем тюльпан) — он часто встречается в бытовой аппаратуре, но может встречаться на некоторых бюджетных звуковых платах или мониторах. Обычно используется два разъема (левый и правый каналы). В профессиональных студиях звукозаписи тюльпаны используются по большей части как разъемы цифрового интерфейса S/PDIF. Иногда встречаются и на микшерных пультах как выходы для записывающего устройства. Но все же очень часто такой разъем встречается именно в бытовой технике и видеоаппаратуре.
Причины возникновения помех
Зарождение звукового сигнала и его обработка в электрический импульс начинается с микрофона и передаётся в первый предварительный усиливающий каскад. Именно на этом участке аудиосигнал максимально подвержен влиянию всевозможных источников помех. Если не защитить его в момент первой транспортировки по кабелю, то на оконечном усилителе будут слышны все, даже самые малейшие щелчки, от разрыва контакта в выключателе освещения, до работы компрессора холодильника. Таким образом, любой попадающий на внешний разъём усилителя сигнал будет усилен вместе с оригиналом, идущим от микрофона. Усиленные в десятки раз помехи будут заглушать голос и звучание будет отвратительное. Для этого нужно обращаться за помощью только в магазины и к продавцам которые специализируются на средствах воспроизведения и передачи аудиосигнала. Потому что потраченные деньги на некачественные товары быстро разочаруют своего владельца.
Orthogonal frequency-division multiplexing (OFDM)
Одним из современных методов модуляции является OFDM. Его суть состоит в том, что отдельные биты сигнала можно передавать параллельно, представляя сигнал в виде независимо работающих частотных каналов (subcarriers), каждый из которых передает свой отдельный бит. Есть определенные математические правила, гарантирующие что каналы не будут пересекаться и могут быть декодированы.
В качестве примера можно привести DRM, сигналы такого формата можно увидеть на вещательных диапазонах, разница между АМ и DRM хорошо видна на спектре:
Это цифровой сигнал шириной 10 КГц, в котором параллельно передается 206 несущих с интервалом 47 Гц. Стандарт DRM (Digital Radio Mondiale) используется для передачи цифрового радио на средних и коротких волнах, просьба не путать с другим стандартом Digital Rights Management.
OFDM используется и в WiFi (802.11a), структура сигнала там сложнее, желающие могут изучить PDF самостоятельно.
Описание
Нет никаких трудных аспектов технического направления, все работает максимально просто. Магнитное зарядное устройство состоит из 3 частей: самого провода, магнитной контактной площадки и разъема под USB. Интегрированный магнитный коннектор начинает притягиваться уже на удалении 4-6 см, надежно фиксируются с телефоном, обеспечивая крепкое соединение. Даже если вы за провод поднимите собственный телефон, магнитный коннектор не отсоединится и продолжит свою работу.
Рассмотрим главные плюсы и минусы.
Плюсы:
- понижается риск повреждения порта;
- исключает самопроизвольный разрыв в процессе работы;
- не портит контакты разъема;
- быстрота зарядки.
Недочеты:
- незначительно выпирает, не постоянно его можно поместить в чехле, поэтому портится внешний облик телефона;
- если провод чем то зафиксирован, то примагничивание быть может неполным, тогда и он начнет перенагреваться и потом это приведет к поломке.
Внутренние характеристики шнура
Большая часть USB-шнуров имеют 4 парных провода (2 для передачи данных и 2 конкретно для зарядки).
- Чем толще провод, тем лучше будет работа. Некоторые производители сберегают на материале, понижая сечение, и тем наращивают время работы. Учитывайте данный фактор при выбирании кабеля, если у вас в приоритете стремительно заряжать телефон, то берите провод потолще.
- Чем длиннее шнур, тем медлительнее зарядка. Чем больше длина, тем больше сопротивление. Огромное сопротивление наращивает время полной зарядки устройства.
Способ подключения
Все бюджетные проводные микрофоны подключаются через разъём TRS на 3,5 мм, а мало-мальски профессиональные модели — через высококачественный разъем XLR. Рассмотрим оба варианта.
Микрофонный разъём TRS на 3,5 мм
Разъёмы TRS, TS, а также TRRS получили широкое распространение в современной аудиотехнике недорогого потребительского уровня. Всевозможные компьютерные микрофоны, гарнитуры, петличные микрофоны, а также всевозможные наушники с микрофоном имеют именно такой штекер на конце кабеля. Для подключения монофонического микрофона используется штекер TS, где имеется лишь два контакта, а именно: GND и сигнальный проводник. TRS — это тот же TS, но с дополнительным кольцом для стереофонического использования. Если же необходимо подключить дешевый монофонический петличный микрофон к стандартному штекеру TRS, то его два сигнальных проводника замыкаются накоротко и на них подается сигнал с микрофона, а проводник GND распаивается на том же месте. TRRS – это модифицированный TRS, к которому просто добавили один сигнальный контакт. Основное применение штекер TRRS находит в гарнитурах для мобильных телефонов, где необходимо совместно использовать как стереофонические наушники, так и микрофон.
Высококачественный разъем XLR и балансная схема
В профессиональной звукозаписи применяют балансную схему включения микрофона с характерным разъемом XLR на конце аудиокабеля, к которому непосредственно соединяется микрофон. Там имеются три проводника: Sleeve или GND — это один общий провод, а также пара сигнальных. В паре сигнальных проводов выделяют прямой и инверсный проводник — Tip и Ring. По этим проводникам передаются электрические сигналы, амплитуда которых одинакова, а фазовый сдвиг токов, что они всегда находятся в противофазе. Такой трехпроводной симметричный принцип передачи слабых электрических сигналов звуковой частоты от микрофона до принимающего оборудования однозначно превосходит любые другие дифференциальные пары. Как правило, всевозможные помехи и наводки, которые однозначно появляются в небалансной схеме, в балансном включении действуют синфазно. Такая организация линии на физическом уровне практически полностью исключается помехи и наводки на приемном оборудовании, а полезный сигнал увеличивается теоретически в 2 раза. Основных плюсов от применения балансной схемы и трёхконтактного разъёма XLR два:
- хорошая устойчивость к всевозможным наводкам и помехам;
- возможность передавать чистый аналоговый сигнал на существенные расстояния без привнесения серьезных искажений.
Неисправность антенны
Очень часто неисправность антенны возникает как последствие воздействия неблагоприятных природных условий в виде сильного ветра, обильных осадков. В этом случае, как правило, происходит расшатывание боковых соединений, удерживающих антенну в определенном направлении. Даже отклонение антенны на 1-2 градуса приводит к тому, что сигнал спутника проходит мимо нее и происходят проблемы просмотра каналов Триколор тв. Для устранения
проблем необходимо:
- подготовить ключи для подтягивания гаек;
- осмотреть место, предусмотрев возможные источники опасности;
- протянуть все соединения антенны;
- выполнить настройку антенны, путем направления антенны в определенном направлении до момента получения четкого сигнала.
При попытках менять направление, каждое из положений необходимо фиксировать на протяжении 3-5 секунд. Рекомендуется при настройке воспользоваться помощью помощника, так при настройке определенного поворота для получения сигнала необходимо проверять его качество. Качество сигнала может быть проверено, путем вызова баннера нажатием F1 на информационном канале. В нижней левой части экрана при этом отображается шкала качества и силы сигнала. Для возможности просмотра стабильного и качественного изображения телеканала обе шкалы должны достигать показателя 70%. При получении хорошего сигнала работу можно прекратить.
При невозможности самостоятельно настроить антенну необходимо прибегнуть к помощи специалиста, вызвав его на дом. Специалист выполнит настройку антенны при помощи метода сканирования по горизонтали.
