В устройство слесарной ножовки не входит

Разводка зубьев

Удаление стружки с зоны резания проводится за счет определенной разводки режуще кромки. Как ранее было отмечено, по этому критерию выделяют несколько вариантов исполнения:

1. Разводка по каждому.
2. Разводка через один или два зуба.

При этом уделяется внимание и направлению зубьев. С учетом этого параметра проводится установка пластины

Сегодня на производстве ножовочного полотна специализируются многие производители инструментов. При этом отечественная продукция обходится намного дешевле, зарубежная стоит дороже, но при этом обладает более высокими эксплуатационными характеристиками. Для длительной работы требуется несколько изделий, так как они могут изнашиваться с высокой скоростью.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как ставить полотно по металлу

Как выбрать хорошие полотна для ручной пилы, подробно выяснили, поэтому остается разобраться, как же поставить гарнитуру в корпус инструмента. Зажимы или фиксаторы на ножовках бывают двух типов:

• Резьбовое
• Рычажное

При резьбовом механизме необходимо оснастку отверстиями «посадить» на выступы фиксаторов, а затем зафиксировать гайкой в виде барашка.

Как установить гарнитуру для механической пилы, имеющей рычажное исполнение? В этом случае все гораздо проще. Для начала, нужно поместить гарнитуру в выступах фиксатора, а затем перевести рычаг в сторону закрытия, тем самым фиксируя элемент в конструкции инструмента.

При установке важно учитывать один главный нюанс — это направление вершин зубьев. Они должны «смотреть» в противоположную сторону от рукоятки

Если установить их наоборот, то процесс пиления будет выполняться неправильно, и зубья быстро сотрутся на полотне. Причем работать ножовкой по металлу также необходимо правильно, чтобы достичь результата. Пиление выполняется при направлении инструмента от себя, прижимая корпус к заготовке. При возвратном движении прижимать инструмент не нужно, так как возвращается ножовка в исходное положение на холостом ходу.

Итак, зная, как установить полотно по металлу в ножовку, а также ею работать, остается разобраться с полезными советами от специалистов.

Конструктивные особенности ножовки по металлу

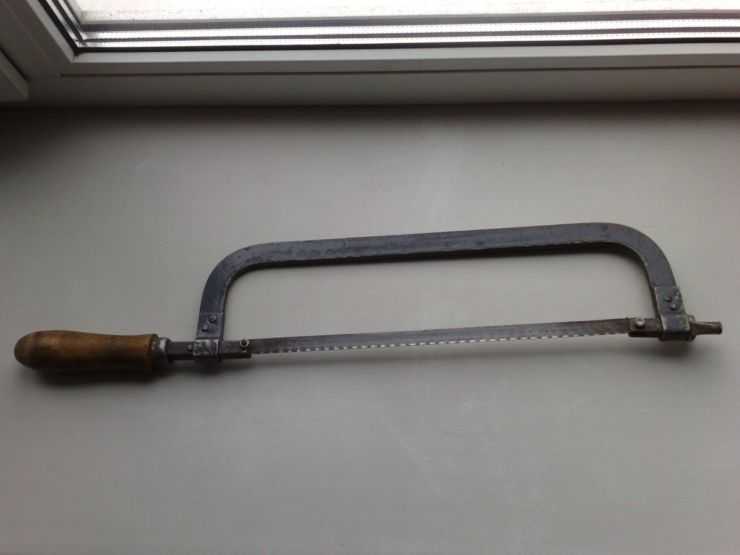

Конструкция устройства достаточно простая. Ручная ножовка по металлу имеет вид дуги С-образной формы, между двумя краями которой закрепляется (натягивается) полотно. Состоит инструмент из сменного полотна и специальной удерживающей рамки. Ключевая часть ножовки и её основной рабочий элемент – это полотно с зубьями.

Каждый элемент ножовки имеет свои характеристики и особенности:

• Рукоятка – выполняет основную роль при работе, особенно, что касается комфорта при удерживании на протяжении длительного времени. Лучшими среди всех типов рукояток считаются двухкомпонентные, которые оснащаются специальными резиновыми вставками. Ручка может размещаться сбоку или в верхней части ножовки. Верхнее расположение ручки (модели без громоздкой рамы) понадобятся при работе в тяжело доступных местах или для выполнения кропотливых типов работ.
• Рама – при помощи неё крепится полотно. Рама может изготавливаться из различного рода материалов. При необходимости распила твёрдых заготовок рама может быть сделана из композитов высокой прочности. Конструкция рамы зависит от условий работы. Так при распиле металла в плохо доступных местах используется ножовка с регулировкой угла наклона полотен либо короткой рамой. Рамка может быть цельной или раздвижной. Предпочтение обычно отдаётся раздвижным рамкам, так как в их устройстве существует возможность крепления ножовочных полотен.

Полотно – это тонкая лента из твёрдых видов стали. Является наиболее хрупкой и тонкой частью ножовки

Поэтому при работе необходимо быть предельно аккуратными и внимательными, уделяя особое внимание деталям для крепежа. Невнимательность может привести к поломке и так хрупкого полотна

На кромке полотен наносятся зубья (резцы) клиновидной формы. Осуществляя выбор ножовки, следует учесть немаловажный показатель – наличие закалки зубьев полотна. Это способно значительно продлить срок работы пилы и увеличить её производительность при обработке твёрдых материалов с высокой степенью жёсткости. При обработке жёстких металлических изделий применяют полотна с маленькими зубьями, а для мягких – с крупными зубьями. Полотна для ножовок выпускаются из разных материалов. Выбирать лучше биметаллические (окрашиваются в любой цвет) или калёные полотна (из никелированной нержавейки с зубьями – тёмный окрас говорит о степени их закалки). Полотна закрепляются в рамке таким образом, чтобы его зубья были расположены в направлении противоположной стороны от ручки.

Конструктивные особенности инструмента влияют главным образом лишь на удобство в использовании ножовки. Скорость пропила, и качество выполненных резов зависит в основном от ножовочных полотен.

Конструктивные параметры ручных ножовок по металлу

Выглядит ножовка по металлу ручная достаточно просто:

• Основание или рама «П» образной формы преимущественно из металла
• Рукоятка разных форм для ручной работы
• Полотно по металлу для ручной ножовки или режущий элемент, фиксируемый по краям рамы

Это основные элементы, из которых состоят ручные ножовки по металлу

Важной деталью является полотно, имеющее характерный вид зубцов. Мелкие зубья предназначаются специально для того, чтобы работать с твердыми материалами

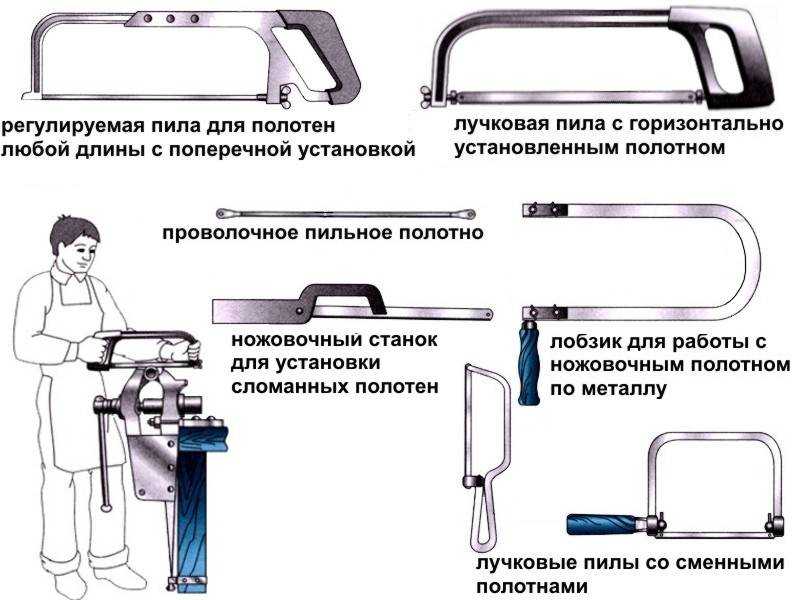

На раме закрепляется полотно. Для изготовления рамы используется легированная сталь. Рамы бывают разных видов, форм и конструкций. Профессиональные ручные устройства имеют функцию регулировки угла наклона полотен. Имеются такие варианты рам, которые способны раздвигаться. Эта функция в инструменте позволяет устанавливать режущие элементы разной длины.

Рукоятка также является важным узлом, так как она способна обеспечить удобство и комфорт применения инструмента. Рукоятки бывают разных форм, а также изготавливаются из таких материалов – дерево, металл, пластик. Самая простая рукоятка изготавливается из дерева, а максимально-комфортными считаются устрйоства двухкомпонентного состава: металл и резиновая вставка.

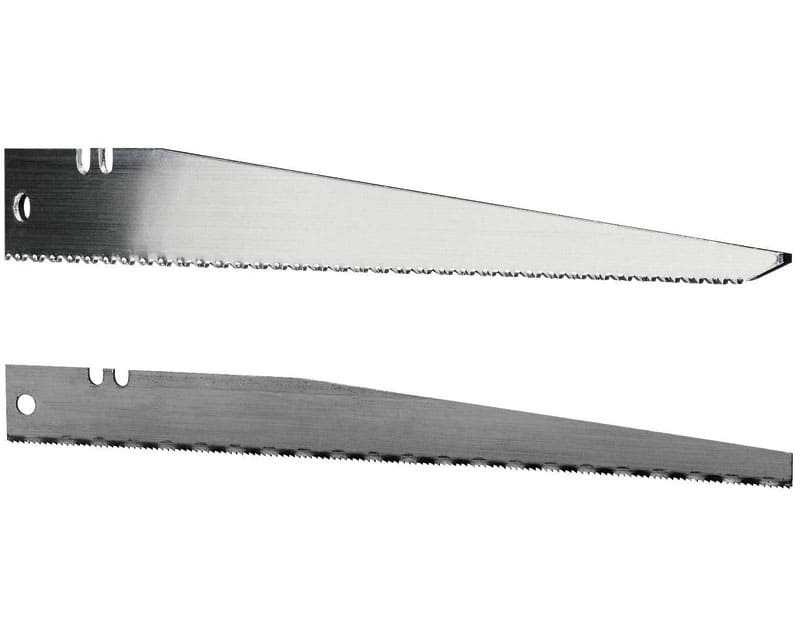

Полотно для ручной ножовки по металлу – тонкая лента, которая изготавливается из твердых видов стали, и имеет разную длину. С одной или двух сторон имеются зубцы клиновидной формы

Ножовочное полотно является самым хрупким элементом инструмента, поэтому при работе важно контролировать жесткость его закрепления. Режущие элементы для ручных пилок изготавливаются по способу термической обработки зубцов, что позволяет продлить срок эксплуатации изделия

Важно обратить внимание! Полотно для ножовки ручной не предназначается для заточки, поэтому при стирании зубьев требуется его замена. На сегодня выпускаются полотна из биметалла и каленого металла (никелированная нержавейка). Отличаются они по цвету: биметаллическое полотно окрашивается в разные цвета, а полностью каленое имеет темный окрас.

Отличаются они по цвету: биметаллическое полотно окрашивается в разные цвета, а полностью каленое имеет темный окрас.

При выборе полотна уделяется внимание его длине. Длина полотна может быть от 10 см до 70 см

Классическая механическая ножовка по металлу ручная позволяют применять полотна длиной в 30 см, так как именно такие размеры инструмента являются максимально комфортными и удобными для работы.

Устройство и назначение

Конструкция инструмента простая: он состоит из ручки и ножовочного полотна. От удобства первой части ножовки зависит возможность продолжительной работы. Рабочая часть изготовлена из металла, листовой стали. Инструмент применяется для разных задач:

• распил бревен и досок в продольном или поперечном направлении;
• получение отверстий;
• работа по криволинейной траектории;
• формирование надреза для присадки изделия;
• избавление от пазов и шипов на заготовке.

Для обеспечения таких разных задач существуют технические характеристики инструмента, регламентируемые законодательными документами (ГОСТ).

Процесс резки

В процессе резки делается два хода:

1. Рабочий — инструмент перемещается вперед от рабочего.
2. Холостой — ножовка перемещается к рабочему.

При холостом ходе на инструмент не нажимают, в результате зубья лишь скользят. Во время рабочего хода двумя руками обеспечивается легкий нажим, а ножовка двигается прямолинейно.

Правила эксплуатации

Во время резки перед тисками нужно стоять твердо, прямо и свободно, вполоборота к оси обрабатываемой заготовки или к губкам тисков. Левая нога немного выставляется вперед примерно по линии заготовки, и на нее опирается корпус. Ступни нужно поставить так, чтобы они образовали 60−70° (с расстоянием между пятками).

Правильной поза рабочего может считаться, когда правая рука с инструментом, установленная в начальное положение и согнутая в локте, образовывает прямой угол между локтем и плечом. Рукоятка захватывается правой рукой так, чтобы ручка упиралась в ладонь. Ее обхватают четырьмя пальцами, и большой палец накладывается сверху вдоль ручки.

Пальцами левой руки обхватывается подвижная головка ножовки и гайка. В процессе резки соблюдается строгая координация усилий, то есть правильное увеличение нажима. Движение инструмента должно быть горизонтальным. Нажимают на нее двумя руками, но левой рукой делается небольшое усилие, а правой осуществляют возвратно-поступательные движения главным образом.

1. Короткие заготовки разрезаются по самой широкой стороне. При обработке углового, швеллерного и таврового профилей лучше менять положение заготовки, а не делать рез по узкой стороне.
2. Резка должна осуществляться плавно и неспешно, в течение минуты делается не больше 40−60 двойных ходов.
3. Должно быть задействовано все полотно.

Наибольшую сложность для новичков представляет виляние рабочего элемента. При возникновении этой неприятности следует проверить состояние крепежа — виляние может говорить о недостаточном затягивании «барашка». В отличие от столярного инструмента наш заточить по новой не удастся, нужно менять.

Когда требуется сделать распил в труднодоступном месте, лучше воспользоваться ручкой-ножовкой по металлу.

Как правильно производить работу с ножовками?

Перед тем как приступить к работе, разберитесь с полотном. Установите новое полотно на место старого, отпустив натяжение, зубцами вперед от рукоятки. После этих действий следует хорошо затянуть полотно.

Правильное резание металла ножовкой тоже приходит методом проб и ошибок. Возьмитесь рабочей рукой за рукоятку, а второй придерживайте вертикальный край

Важно делать небольшой наклонный угол при работе, от 30 до 45 градусов, для наиболее ровной линии отреза. Работать с углом в 90 градусов можно, но в исключительных случаях и при высокой необходимости.

Начинать нужно с наименьшими усилиями для большего контакта с материалом. При движении инструмента вперед старайтесь увеличивать нажимную силу и, если полотно хорошо войдет в металл, можно увеличивать темпы работы.

Используйте полотно в полной мере, пусть в роботе принимает участие вся деталь, а не только определенный участок. Это поможет избежать быстрому износу полотна.

Не забывайте о плавных движениях, чтобы избежать поломок в ненужные моменты. Такая небольшая инструкция правильного резания металла поможет вам быстрее достичь мастерства и совершать меньше ошибок.

Виды ножовочных полотен и их конструкция

Не стоит забывать о том, что производство рабочего ножовочного полотна проводится в соответствии с установленным стандартам в ГОСТ 53411-2009. Указанная информация в этой нормативно-технической документации определяет выделение двух основных групп: для машинной и ручной резки. Стоит учитывать, что машинное ножовочное полотно по металлу приобретается крайне редко, так как подобное оборудование применяется крайне редко. Для ручной ножовки проводится выпуск следующих вариантов исполнения:

1. Одинарное полотно ножовочное по металлу с расстоянием между крепежными элемента 250 мм. При этом общий показатель длины составляет 265 мм. Подобный вариант исполнения подходит для инструмента, который применяется в случае отсутствия необходимости в большой производительности.
2. Одинарные варианты исполнения с расстоянием между двумя крепежными элемента 300 мм. Общий показатель длины составляет 315 мм.
3. Для большей производительности проводится установка двойного ножовочного полотна. Длина этого варианта исполнения, как и предыдущего.

Регламентировано значение и шага расположения, так как подобный показатель определяет многие эксплуатационные характеристики.

При изготовлении подобного изделия могут применяться самые различные сплавы, от чего во многом зависят основные эксплуатационные характеристики. Наибольшее распространение получили следующие сплавы:

1. Х6ВФ.
2. В2Ф.
3. Быстрорежущие сплавы, к примеру, Р5М5 и Р12.

Полотно ножовочное с карбид вольфрамовым напылением в последнее время довольно распространено, так как характеризуется повышенной износостойкостью. Стоит учитывать, что напыление может иметь самую различную расцветку, в продаже встречаются синие варианты исполнения, обычная сталь темно-серая.

Рассматриваемое вольфрамовое полотно ножовочное характеризуется тем, что при высокой твердости рабочей поверхности структура характеризуется высокой чувствительностью к изгибающей нагрузке. Именно поэтому при небрежной резке металла прослужить долго подобное изделие не сможет.

Достигнуть высокого показателя прочности производители могут за счет проведения термической обработки. При этом стоит учитывать следующее:

1. Основная часть изделия характеризуется твердостью поверхностного слоя около HRC 44-46.
2. В зависимости от типа применяемого материала при изготовлении твердость зуба варьирует в пределе HRC от 64 до 67. Этот показатель свойственен легированных сплавам. Быстрорежущая сталь характеризуется тем, что имеет твердость HRC в диапазоне 73-78 единиц.

Не стоит забывать о том, что значительные перепады твердости становятся причиной чувствительности изделия к изгибанию. Инструмент рассчитан на различную нагрузку, она не должна превышать 60 кг при шаге 1,4 мм, а также 10 кг при шаге зуба менее 1,4 мм.

Довольно большое количество разновидностей подобного изделия определяет то, что с подбором подходящего варианта исполнения не возникает серьезных проблем.

Какая ножовка лучше

Инструмент, предназначенный для плотницких работ, плохо подходит для ухода за деревьями, а с металлическими заготовками не справится вовсе. Универсальных моделей нет, поэтому команда VyborExperta.ru рекомендует следующие марки с учетом сферы применения:

• Armero A531/400 – для работ по дереву в домашней мастерской;
• Gross Piranha 24111 – выбор профессионального плотника;
• Vira 801010 – для слесарной мастерской;
• Skrab 28154 – для обработки высоких деревьев в саду;
• Opinel №12 – выбор дачников и туристов;
• Stanley FatMax – профессиональное решение для сложных задач.

Все представленные в обзоре модели достойны внимания покупателей, но только самые надежные, производительные и удобные инструменты удостоились звания лучших в своем классе.

Классификация изделий

Полотна для ножовок являют собой узкую полоску, на концах которой имеются два отверстия для крепления к инструменту. Есть три основных критерия их классификации:

• назначение (для ручных/электрических ножовок);
• материал изготовления;

• параметры зубьев.

Деление на группы по первому признаку происходит как у ножовок — выделяют полотна для ручных (механических) и электрических (иногда их называют машинными) инструментов. Размеры рабочих элементов варьируются. Так, для ручных используются полотна длиной 250-300 мм, шириной 12-25 мм, толщиной 0,63-1,25 мм. Пример — полотно отечественного производства из стали Х6ВФ с параметрами 1,25х12х300, которое обойдется покупателю в 30 рублей за штуку.

Параметры пилок для электроинструмента варьируются от 150 мм по длине, до 55 мм по ширине, от 1,25 до 2,5 мм по толщине. Пример — полотно для сабельной пилы HAMMER RS BL 001, параметры которого — 150х19х1,25 мм, а стоимость — 100 рублей за штуку.

Еще одно отличие пилок для ручных и сабельных пил — количество отверстий для крепежа. У первых их два, у вторых — одно.

Полотно для электроножовки

• углеродистой (наименее прочные, пригодны для цветного либо мягкого металла; маркируются как HCS); например, Bosch HCS TF 350 M 408 мм GFZ за 1400 рублей;
• быстрорежущей (имеют наиболее устойчивые к износу зубья, но отличаются хрупкостью и высокой ценой; маркировка HSS); Gross HSS 18TPI 300 мм — 160 рублей за пару;
• биметаллические полотна (инновация на рынке, вытесняющая аналоги; основа — углеродистая сталь, поверх которой наваривается полоса быстрорежущей, служащей основой для зубьев; обозначается BIM); Gross Variozahn 300 мм BIM от 300 рублей за пару.

Еще есть полотна из легированной стали (обозначение HM), но чаще они используются для резки кирпича, бетона или камня.

Размер зубьев для ножовок по металлу составляет 2-2,5 мм. Данный параметр считается «мелким», поскольку есть изделия с более крупным зубом (например, у пилок для дерева он составляет 4-6 мм).

Международная стандартизация предусматривает иной принцип деления полотен. Так, в расчет берется количество зубьев, приходящихся на 1 дюйм пилки. Данная цифра приводится в маркировке перед буквами PPI (points per inch — «остриё на дюйм») или TPI (формула «PPI – 1»). Чем число больше, тем более мелкий зуб представлен на данном полотне.

При выборе изделий для ножовки пользователю не придется долго гадать — большинство известных пилок имеют шаг зубьев 18 или 24. Так обозначается брендовая продукция для строительства (например, Standart 24 TPI 300 мм, полотно Kraft-Flex 18 TPI от производителя Kraftool).

Основная классификация полотен к ножовке по металлу составляется на основе приведенных критериев

Важно знать — наличие разведенных зубьев приветствуется, если пользователь ожидает комфортную работу без пауз и поломок инструмента. Теперь о том, как полотно ножовочное правильно установить в ручном или электрическом инструменте

Технология

§ 19. Резание металла и пластмасс слесарной ножовкой

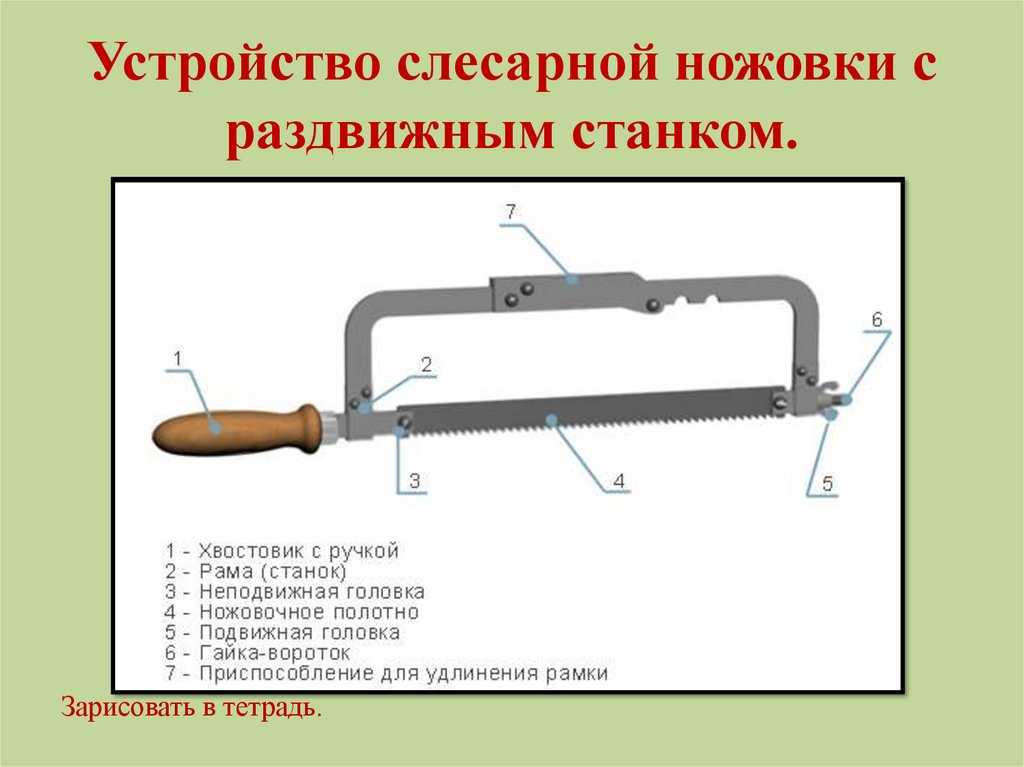

Заготовки из сортового проката разрезают слесарной ножовкой (рис. 68). Основными деталями ножовки являются рамка 2, ножовочное полотно 4 и хвостовик с ручкой 6.

Ножовочное полотно представляет собой тонкую полоску из инструментальной стали с двумя отверстиями на концах. На одной или двух кромках полотна нарезаны зубья, имеющие наклон в одну сторону. Ножовочное полотно крепится к рамке штифтами 7 и натягивается натяжной гайкой 1. При этом зубья должны быть направлены в сторону, противоположную ручке.

Натяжение ножовочного полотна не должно быть очень сильным или очень слабым, так как это может привести к его поломке. Как и у столярных ножовок, зубья ножовочного полотна слесарной ножовки немного разведены, чтобы уменьшалось их трение о стенки пропила.

Рис. 68. Ручная слесарная ножонка: 1 — гайка; 2 — рамка; 3 — подвижная головка; 4 — ножовочное полотно; 5 — неподвижная головка; 6 — хвостовик с ручкой; 7 — штифты

Заготовку прочно закрепляют в тисках и в месте резания делают небольшой пропил трёхгранным напильником, чтобы полотно не скользило по её поверхности. Место резания располагают на расстоянии 10…15 мм от края губок.

Во время работы нужно принять правильную рабочую позу и держать ножовку двумя руками (см. рис. 69). При движении ножовки вперёд (рабочий ход) зубья режут металл, а при обратном движении (холостой ход) — не режут. Поэтому при рабочем ходе нужно перемещать ножовку с лёгким нажимом на заготовку, а при холостом — без нажима.

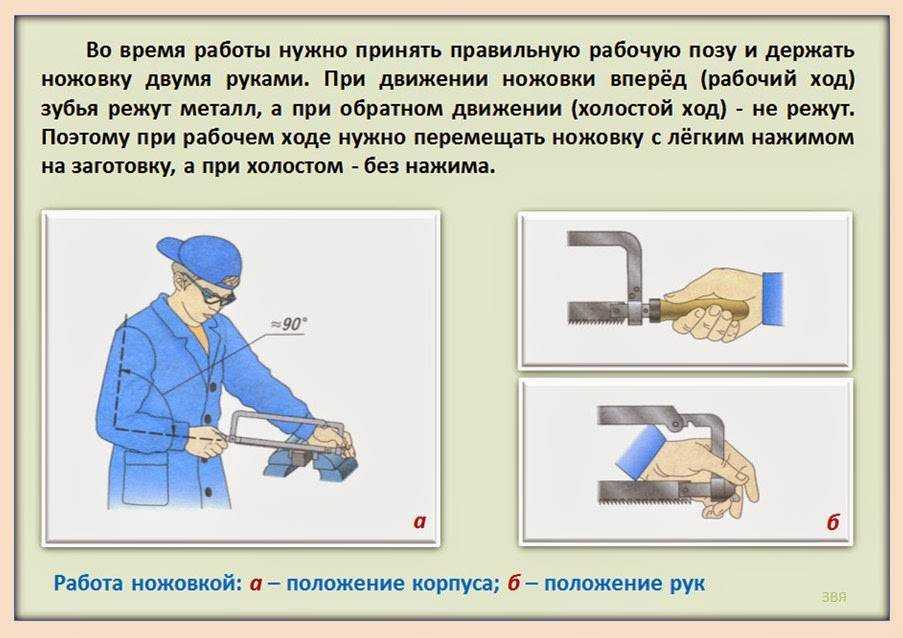

Рис. 69. Работа ножовкой: а — положение корпуса; 6 — положение рук

Ножовку следует перемещать по заготовке таким образом, чтобы в резании участвовала вся длина ножовочного полотна. В этом случае износ полотна будет равномерным, и полотно прослужит дольше.

Резать полосовой металл легче по узкой стороне. Однако толщина полосы не должна быть меньше расстояния между тремя зубьями полотна, иначе зубья поломаются. Если же толщина заготовки меньше этого расстояния, то её закрепляют в тиски между двумя деревянными брусками и затем разрезают вместе с брусками.

Если заготовка имеет большую длину и рамка упирается в её торец, то ножовочное полотно поворачивают на 90° по отношению к рамке и продолжают работу (рис. 70).

Рис. 70. Резание ножовкой: а — без поворота полотна; б — с поворотом полотна на 90°

На предприятиях сортовой прокат режут с помощью механических ножовок (рис. 71), дисковых или ленточных пил.

Рис. 71. Механическая ножовка: 1 — станина: 2 — стол: 3 — машинные тиски: 4 — ножовочное полотно: 5 — хобот; 6 — электродвигатель

Слесарную ножовку, имею щую мелкие зубья, можно применять для разрезания заготовок из пластмассы, например из органического стекла. Чтобы не повредить пластмассовую заготовку при закреплении в тисках, её зажимают в губках тисков между двух кусочков фанеры.

Правила безопасной работы

1. Надёжно закреплять заготовку в тисках.

2. Работать плавно, без рывков.

3. Ручка ножовки должна быть исправной и плотно насаженной на хвостовик.

4. Заканчивая резание, необходимо ослабить нажим на ножовку, поддержать часть заготовки, которую отрезаем.

5. Нельзя сметать металлическую стружку или опилки рукой. Нужно пользоваться специальной щёткой.

Практическая работа № 19

Резание металла и пластмассы слесарной ножовкой

1. По указанию учителя разметьте одну из заготовок: отвёртки (см. рис. 61, а), шаблона для контроля углов (см. рис. 61, 6), кронштейна (см. рис. 67, в), подвески (см. рис. 67, г), приспособления для изготовления заклёпок (см. рис. 62), нутромера (см. рис. 67, д), пластмассового корпуса вешалки-крючка (см. Приложение, рис. 115) — или детали своего творческого проекта.

2. Закрепите заготовку в тисках.

3. Разрежьте заготовку.

4. Проверьте размеры заготовки по чертежу.

Найдите в Интернете и ознакомьтесь с современными универсальными ножовками. Скопируйте их изображения для размещения в электронной библиотечке школьной мастерской.

Проверяем свои знания

1. Чем отличается пиление столярной ножовкой от резания слесарной?

2. Из каких основных частей состоит слесарная ножовка?

3. Для какой цели на заготовке в месте резания делают пропил трёхгранным напильником?

4. Почему в конце разрезания заготовки нужно ослабить нажим на ножовку?

5. Как разрезают длинную заготовку?

Процесс пиления

Работа начинается с установки. Зубья ножовки всегда должны быть направленны вниз, острыми концами от рукоятки

Следите за тем, чтобы полотно было достаточно хорошо затянуто, но здесь также важно не перестараться иначе оно может разорваться

Используйте всю длину ножовки, чтобы поверхность стиралась равномерно. Крепко держите дугу пилы с обеих сторон, не позволяя ей наклоняться в разные стороны.

Определившись с выбором, после приобретения не забывайте о правильной эксплуатации и своевременной замене полотна, тогда инструмент сохранит продуктивность на протяжении долгих лет.

Как установить полотно на ножовку по металлу?

Способ установки определяется конструкцией системы крепежа на самой ножовке. В случае резьбового зажима пилка надевается на соответствующий выступ, слегка натягивается, и затем фиксируется при помощи барашковой гайки. При резких изменениях нагрузки на ножовку такое крепление придётся периодически проверять. У ножовок, обладающих устройством рычажного типа, процесс установки и замены упрощается: достаточно просто выдвинуть рычаг, располагающийся в стороне, противоположной ручке ручной ножовки, надеть полотно, и вернуть рычаг в исходное положение.

При правильной затяжке полотно должно издавать лёгкий звон и немного вибрировать. При работе такое полотно не должно изменять направление своего перемещения под нагрузкой.

Для односторонних полотен важно правильно позиционировать направление зубьев. Их наклон должен быть направлен от рукоятки

Большинство работающих производит основное рабочее движение по направлению от себя, когда и выполняется рез металла. Обратное движение предназначено только для возврата ножовки в первоначальное положение. При попытке резать металл и во время холостого хода геометрия зубьев, неприспособленная к подобным нагрузкам, будет отрывать зуб от основания, и в результате полотно может разрушиться. Это явление особенно характерно для алмазных полотен.

В последнее время популярны так называемые биметаллические полотна (обозначение – BIM), когда на основную ленту из закалённой конструкционной стали типа сталь 45 наваривается полоса быстрорежущей стали. Здесь всё решает качество: для пилок китайского производства марка металла чаще всего не гарантируется (как, впрочем, и качество наварки), поэтому при работах с прочным металлом нередки случаи расслаивания биметаллических полотен.

Быстрорез для стекла. Необычная «швабра» стекольщика

Ленточная пила по металлу. «Болгарка» для серьёзных работ!

Форма рукоятки

Немаловажным конструктивным элементом инструмента можно назвать рукоятку. Рукоятка ручных ножовок может также классифицироваться по достаточно большому количеству признаков. К особенностям отнесем следующие моменты:

1. При изготовлении применяются различные материалы. В большинстве случаев рукоятка пластиковая, так как подобный материал легкий и выдерживает воздействие влаги. Также при изготовлении рукоятки может использоваться металл и дерево.
2. Форма также существенно отличается. В некоторых случаях она представлена простой рукояткой, в других элементом с отверстием.

Важно, чтобы рукоятка была удобной в применении, так как в противном случае длительное пиление может создать массу трудностей. Кроме этого, она должна надежно крепится к рабочей части, так как в противном случае оказываемая нагрузка приведет к повреждению соединения
