Сбор и подключение коллектора водяного пола

Выбираем коллектор для теплого пола

Еще до того как вы определитесь с подходящим коллектором для водяного теплого пола, следует убедиться, что он подходит выбранной системе теплого пола.

Проводить такую проверку нужно по двум причинам:

• Ввиду разной стоимости распределительных коллекторов;
• С учетом того, что этот компонент оказывает влияние на безопасность системы.

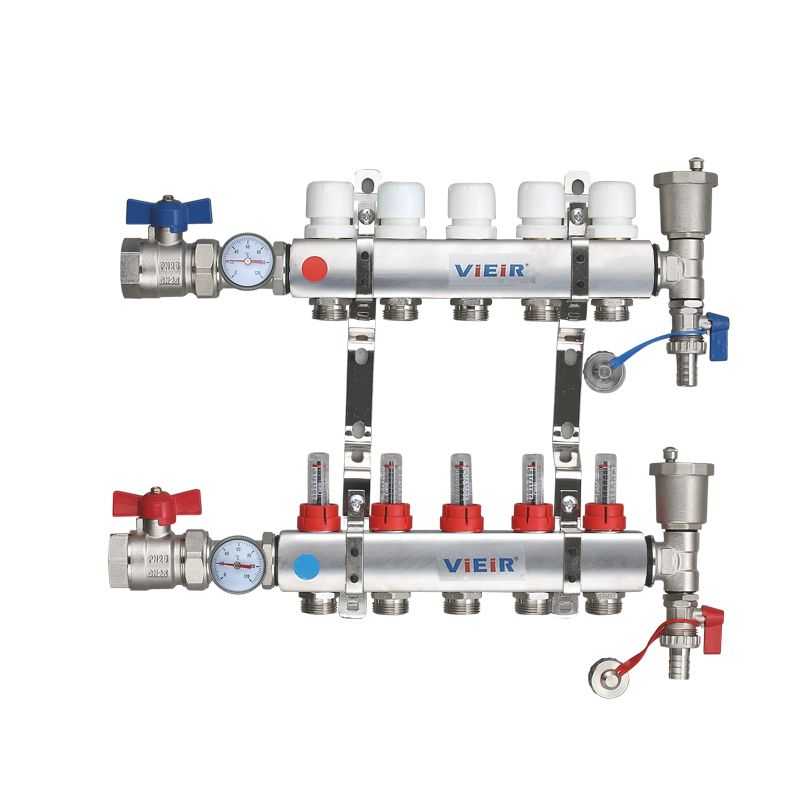

Коллекторы для теплого пола используются в системе обогрева для того, чтобы поддерживать температуру теплоносителя в трубе в строго заданном диапазоне, который определяется терморегулятором. Во время циркуляции нагретых и остывших теплоносителей они сходятся в смесительном узле коллектора, выступающем его основной частью, где и происходит их смешивание.

Ключевые параметры

ориентироваться на удобство размещения

Выбирая для теплого пола коллектор, в первую очередь необходимо учитывать, что он будет совместим с выбранной системой. Это проявляется в том, что должно поддерживаться требуемое давление, которое будет обеспечивать направленный поток теплоносителя. В продаже можно встретить модели коллекторов, которые могут быть изготовлены из латуни и нержавеющего металла

Именно на этот параметр необходимо обращать внимание при выборе, поскольку от этого зависит стоимость этого элемента

Наряду с этим внимания заслуживает такая характеристика, как степень сложности модели. Скажем, в качестве альтернативы может выступать коллектор, оснащенный датчиком, обеспечивающим контроль протока жидкости, сливными кранами и кранами Маевского, что в итоге обеспечивает системе повышенную надежность.

Если проанализировать ассортимент предлагаемых коллекторов, то в достаточно большом количестве предлагаются модели, укомплектованные узлом терморегуляции. В то же время распространенным вариантом являются коллекторы, которые оборудованы различными измерительными приборами, датчиками температуры, узлами для удаления воздуха, контролирующими расход, а также прочими дополнительными приспособлениями.

Особняком стоит коллектор, в конструкции которого предусмотрены расходомеры. Такое устройство вполне может считаться полноценным смесительным узлом. Наличие у него двух термометров позволяет исключить потери тепла во время эксплуатации системы.

Каждый такой отопительный контур поддерживает строго определённую температуру, что обеспечивается специальным устройством, оборудованным латунными гребенками и расходомерами. Если рассматривать более подробно конструкцию подобного коллектора для водяного пола, то в ней можно выделить следующие элементы:

• термоголовка, в конструкции которой предусмотрен погружной зонд;
• термостатический смесительный вентиль;
• футляр, где находится специальный термометр;
• воздухоотводчик.

термоголовки, оснащенной погружным зондом

В то же время большой выбор вариантов коллекторов, предназначенных для системы теплый пол, чаще всего и становится одной из главных причин, которая объясняет, почему потребителю так сложно принять решение в пользу конкретной модели.

Занимаясь подбором подходящего варианта коллектора, наибольшее внимание необходимо уделить следующим значимым критериям:

• площадь помещения, в котором запланирована установка теплого пола;
• цели использования помещения и непосредственно сами пользователи;
• сумма, которую потребитель готов выделить на приобретение коллектора.

Если речь идет о приобретении коллектора для помещения, отличающегося небольшой площадью, то для него можно выбрать пластиковые модели этих устройств. Этот вариант будет предпочтителен потому, что здесь не требуется выполнение специальных требований в плане регулировки.

В категорию доступных моделей можно включить распределительный коллектор для теплого пола, который чаще всего оснащается расходомером и имеет возможность выбора температурного режима.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

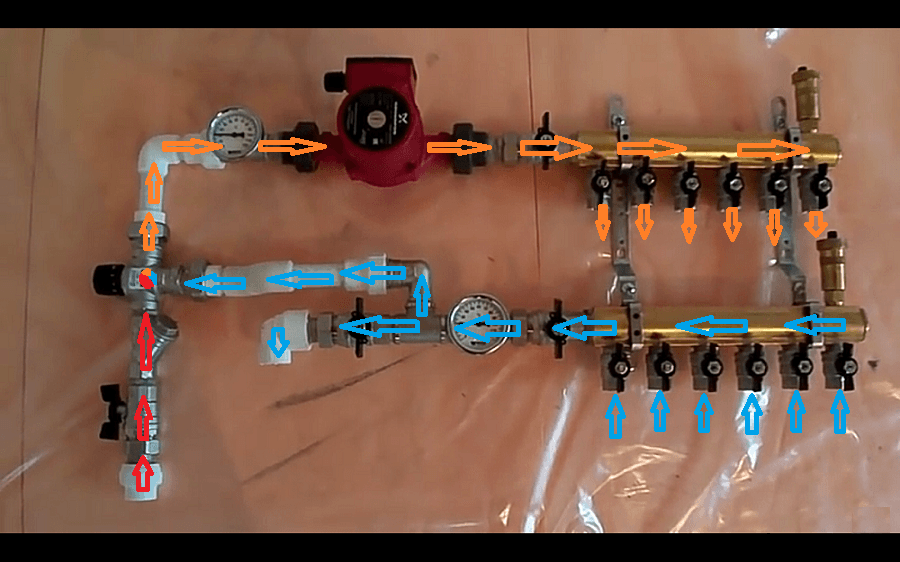

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

• От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
• Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
• В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
• Трехходовой клапан перекрывает подачу холодной воды.
• В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

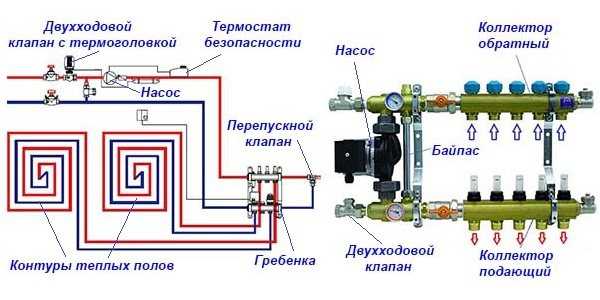

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Для чего нужно устанавливать клапаны в коллектор?

Схема монтажа коллектора и датчиков.

Двухходовой клапан будет пропускать тепловой носитель в одном направлении, однако он обладает небольшой пропускной способностью. Преимуществом использования двухходового клапана является то, что в данном случае тепловой носитель будет подаваться плавно и без перепадов. Подобные приспособления имеют малую пропускную способность, в связи с чем используются в комнатах маленьких размеров. Новейшие модели клапанов могут оснащаться сервоприводом. Подобный элемент является двигателем с датчиком размещения клапана. С помощью сервопривода можно с точностью открывать и закрывать отверстие пропуска жидкости.

Трехходовой клапан будет смешивать или разделять потоки теплового носителя. В корпусе конструкции располагается несколько патрубков, через которые элемент подключается к отопительным трубам. Клапан будет принимать жидкость от котла, передавать ее в отопительную систему, а также принимать жидкость из обратной трубы, для того чтобы смешивать последнюю с горячей подачей. Трехходовой клапан рекомендуется устанавливать в автономных системах отопления на выходе системы коллектора, где не надо ограничивать расход в процессе равномерного смешивания.

Статья по теме: Двери раздвижные на балкон: выбор и установка

При длительном использовании клапан может засориться. Чтобы можно было с легкостью производить замену подобного элемента, в соединении следует использовать разъемную муфту соединения всех элементов.

Типы абсорберов в вакуумных трубчатых коллекторах.

Воздух отводится с верхней части разветвителя. Вентиль для слива следует установить в нижней части конструкции. Он будет использоваться для слива теплового носителя в процессе ремонта отопительной системы.

Некоторые из схем отопительных систем не требуют смешивания жидкостей, в таких случаях клапаны можно не монтировать. Чтобы поддерживать постоянную температуру в подобных системах, понадобится установить насос для циркуляции. Подобную конструкцию нужно устанавливать непосредственно в обратную трубу, чтобы можно было исключить лишний забор носителя тепла из отопительной системы.

Назначение и работа коллекторного блока

Многие полагают, что коллекторный узел — это одни только гребенки и ставят модели по принципу «зачем платить больше». Но не стоит забывать, что большинство теплых полов монтируются в бетонную стяжку и в случае ошибки исправить ситуацию будет довольно проблематично.

Что собой представляет коллектор

Сначала небольшой ликбез: максимальная температура теплоносителя водяного теплого пола составляет 40ºС, при ее повышении будет некомфортно ходить по такому полу. Среднестатистический котел выдает теплоноситель с температурой 70–90ºС и чтобы ее понизить, а заодно и распределить по контурам, используется коллекторный узел.

Работа коллекторного узла.

Самый простой коллектор представляет собой распределительный узел из двух гребенок с насосом, по одной в контур подается горячая вода, а вторая ставится на обратку. Но при таком подходе вам постоянно придется регулировать температуру воды при помощи котла.

Хорошо если это конденсационный газовый котел, там этот процесс автоматизирован, но не каждый хозяин может себе позволить такие траты, так как это оборудование стоит дорого.

Плюс нет смысла сильно тратиться, если можно поставить коллектор, в котором встроен смесительный узел, а дальше уже решайте, можно подключить терморегулятор и автоматизировать процесс, а можно регулировать систему своими руками. Но в любом случае установка и настройка коллектора в разы дешевле «продвинутого» котла.

Основные узлы коллектора теплого пола.

Выбор материала и схемы подключения

Что касается материала, то коллекторные гребенки сейчас делаются из полипропилена, нержавейки, латуни и меди. Самыми лучшими считаются нержавейка и латунь, бюджетный полипропиленовый вариант актуален для маленьких систем на 2–3 коротеньких контура без большого давления.

Мастера, знакомые с монтажом пластиковых труб, паяют гребенки из полипропиленовой фурнитуры. Самодельный коллектор обходится относительно недорого, но там много паяных стыков, которые очень часто начинают подтекать, поэтому я советую покупать цельнолитые заводские модели, пусть даже и пластиковые.

Самая простая схема подключения — прямая, то есть напрямую от котла к гребенкам с парой промежуточных вентилей и циркуляционным насосом. Но по опыту, все кто ее устанавливали, уже через год переделывали все на регулируемую конструкцию с двухходовым или трехходовым смесительным клапаном.

Схема работы трехходового смесительного клапана.

Двухходовая схема в стандартном частном доме считается самым оптимальным вариантом. В обустройстве она несложная и работает без сбоев.

Двухходовая схема сборки коллектора.

Трехходовой смесительный клапан используется только в теплых полах с площадью покрытия не менее 200 м². Если ее подключать на малых площадях, то возможны перебои в работе и неравномерное распределение тепла.

Схема сборки с трехходовым смесительным клапаном.

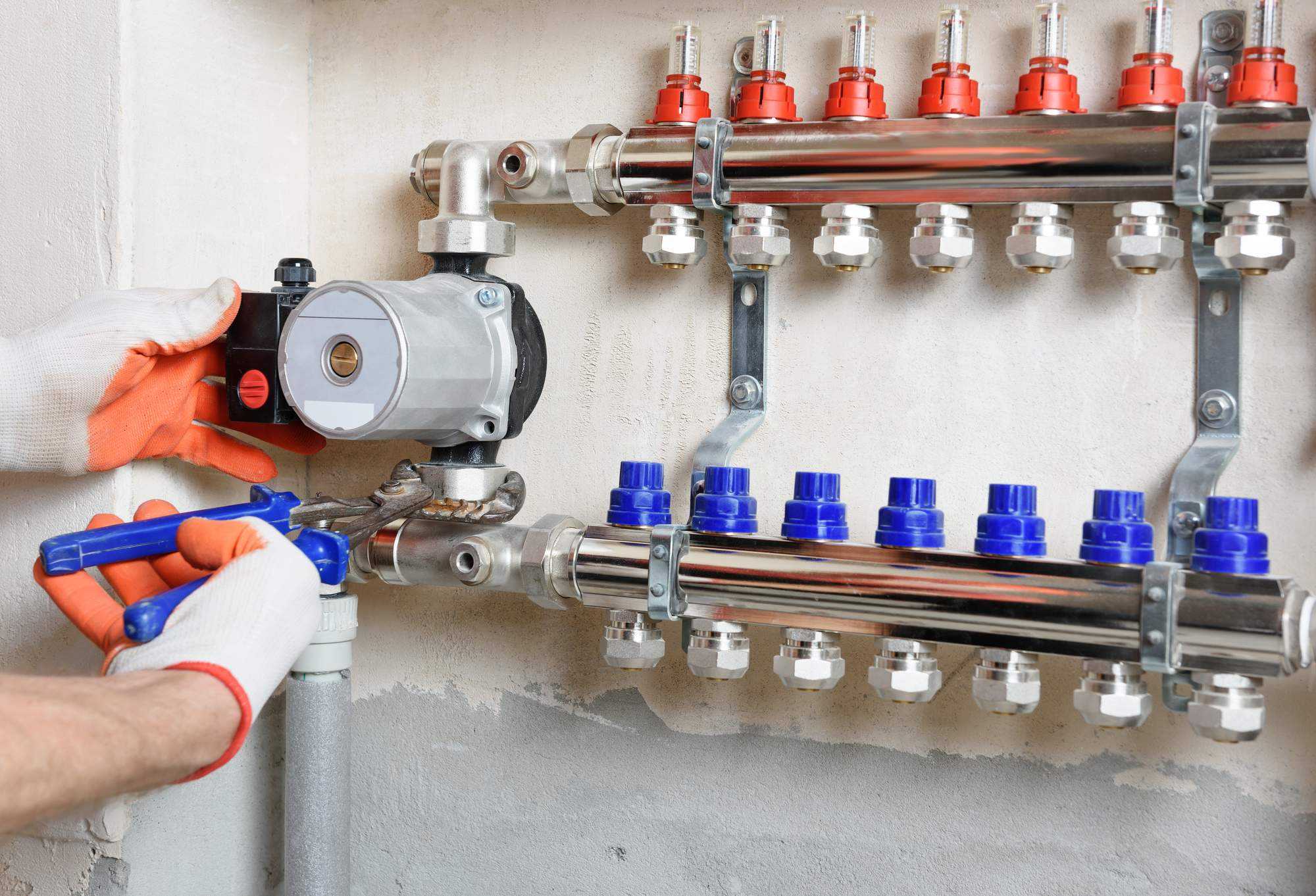

Общие правила монтажа

Обычно распределительный блок со всей сопутствующей аппаратурой хозяева стараются установить в специальном шкафу, так удобней, но можно обойтись и без него:

• Сборка начинается с крепления несущей арматуры на стену;
• Дальше к этой арматуре прикручиваются распределительные гребенки. На них уже должны стоять датчики расхода теплоносителя, клапана и регуляторы;
• Размеры гребенок также играют роль, если у вас более 8 контуров, то вместо одной большой лучше установить по 2 маленькие гребенки: на подачу и на обратку. При таком подходе легче будет регулировать систему;
• Теперь подключаем к гребенкам трубы подачи и обратки. Монтаж контуров и трубной разводки от котла к этому времени уже должен быть окончен;
• Последними устанавливаются циркуляционный насос, сервопривод, клапан и термоголовка, после чего система подключается к котлу.

Запомните — сначала систему нужно полностью собрать, запустить и погонять как минимум 1 день. Только после этого можно заливать трубы теплого пола бетонной стяжкой.

Правила выбора коллектора

Коллектор для теплого водяного пола можно собрать своими руками или же купить в готовом виде

В первом случае важно, чтобы все комплектующие были выпущены одним производителем. Некоторые компании производят уникальные соединительные элементы, не стыкующиеся с деталями от других поставщиков, что грозит собранному узлу потерей герметичности

Во втором случае при выборе оборудования нужно учесть несколько важных моментов. Прежде всего, нужно определиться с материалом, из которого изготавливается коллектор. Это может быть:

• медь;
• сталь;
• латунь;
• полимер.

Кроме того, коллекторы различаются по числу подключаемых контуров, количество которых может варьироваться от 2 и до 12. Выбор устройства основывается на точном расчете основных параметров работы системы и нужных дополнительных функций. Обязательно учитываются:

• количество отопительных контуров, их протяженность и пропускающая способность;
• максимальное давление;
• возможность добавления веток;
• наличие элементов, осуществляющих автоматический контроль работы устройства;
• количество потребляемой электроэнергии;
• внутренний диаметр коллектора.

Последний показатель должен подбираться так, чтобы обеспечивалась максимальная проходимость теплоносителя во всех отопительных контурах. Эффективность работы узла во многом зависит от шага укладки, диаметра и длины труб, входящих в отопительный контур.

На этапе проектирования системы обязательно проводится расчет и этих параметров. Это довольно трудоемкое мероприятие, которое лучше всего доверить специалистам. Можно произвести расчет в специальной программе-калькуляторе, которую можно найти в интернете.

Коллектор будет работать максимально эффективно, если подключить к нему равные по длине отопительные контуры. Для этого, возможно, придется разделить слишком длинные ветки на несколько коротких

При проведении расчетов очень важно учесть все параметры системы. Иначе она будет работать непродуктивно: возможна недостаточная циркуляция теплоносителя или его утечка, а также может появиться «тепловая зебра», так специалисты называют неравномерный нагрев поверхности

Для правильного определения длины контура и шага укладки труб потребуются такие данные:

• вид финишного напольного покрытия;
• площадь комнаты с планом расстановки крупной мебели и бытовой техники;
• диаметр и материал труб;
• мощность отопительного котла;
• тип используемой теплоизоляции.

При расчете обязательно учитываем, что в контуре не должно быть стыков труб, поскольку использование муфт и соединений под бетонной стяжкой строго запрещено. Кроме того, учитываем гидравлическое сопротивление теплоносителя, которое будет повышаться с каждым поворотом ветки и по мере увеличения ее протяженности.

Оптимально, если к одному коллектору будут подключаться только равные по длине контуры. Возможно, лучшим решением для длинных веток станет деление их на несколько небольших.

Как можно уложить водяные полы?

Теплые водяные полы могут быть уложены разными способами — настильным и с помощью бетонирования. Давайте посмотрим на каждый из них поподробнее.

• Бетонирование.Трубы, по которым циркулирует теплоноситель, укладываются нужным образом на подготовленное основание и заливаются бетонной стяжкой. Основные недостатки: трудоемкие «мокрые» работы, большой вес системы и сложность ее демонтажа.
• Настильный способ.Предполагает укладку труб в специально собранный настил.

Он может состоять из пластиковых модулей или деревянных брусков с подготовленными в них пазами для монтажа труб. В продаже можно найти и деревянные монтажные модули. Главный недостаток – система прогревается дольше, чем бетонная.

Шкаф коллектора

У тех, у кого обогревающее построение определен в отдельном помещении, этот компонент не требуется. Для других, все компоненты требуется как-то скрыть, завышенное количество труб, насосы, механизмы, для этого пользуются шкафами (тумбами) с крепежами.

Они бывают как встроенные, так и наружные, где используют материалы для боковых стенок тумбы, чтобы с легкостью проделать отверстия для других частей. существуют функции регулирования размеров ножек, изменять форму самой тумбы, и менять направление открытия дверцы. Крепиться тумба через ножки или тыльная составляющая.

Крепиться тумба через ножки или тыльная составляющая.

Некоторые тумбы состоят из оцинкованного материала, покрашены распыляющим способом, вследствие чего не будет портить основной вид комнаты. Стенки тумбы должны быть плотными, чтобы предотвратить деформацию при нарушении функционировании сооружения.

В действительности не получается чтобы все связки и связки труб, равноценно состояли из одинакового расстояния и нагрузки построения.

Вследствие этого, выходит, что трубы теплого пола имеют неодинаковую длину, вследствие чего происходит неравномерное обогревание комнаты, дома. Вследствие чего неизбежно использовать задвижки по регулированию подачи воды в устройстве.

Несколько слов о производителях

Коллекторы российского происхождения изготавливаются из нержавеющей стали, а также имеют максимальное количество расширений – датчики протока, гнезда и т.д.

Европейцы отдают предпочтение черному металлу. По функциональности модели европейского происхождения практически ничем не отличаются от русских.

Коллекторная группа с узлом смешения и байпасом для теплого пола

Китайские модели – это устройства без автоматики, то есть, вам придется управлять коллектором в ручном режиме. Считаются самыми дешевыми и отлично подходят для обслуживания небольших по площади жилых домов. Не забывайте устанавливать трехходовой клапан и насос, если вы планируете использовать китайскую продукцию.

Какие самые известные и надежные производители? Продукция фирмы Rehau – это гарантия качества и функциональности. Название этой компании знают практически все производители теплых полов, поскольку ее продукция проходит несколько этапов проверки на прочность, совместимость и безопасность.

Устройство и принцип работы коллектора

Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.

Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.

Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:

• сколько будет у вас отопительных контуров;
• какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
• какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).

Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора. К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху

При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.

В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.

Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.

Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.

После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

• запитать греющие контуры напрямую от газового котла через коллектор;
• поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м

Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:
